Три усовершенствования Явы 634 для мототуристов

Три предложения





На мотоцикле ЯВА-634 для более удобного обслуживания я ввел ряд усовершенствований, которые, может быть, заинтересуют мототуристов. Вот три из них.

1.Чтобы при поездках по грунтовым дорогам грязь не забивала зазор между колесом и щитком, я поднял щиток, установив удлинитель (фото 1) из листовой стали.



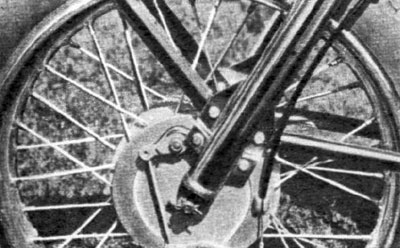

1. Так выглядит удлинитель кронштейна щитка.

1. Так выглядит удлинитель кронштейна щитка.



2.Под седлом закрепил панель (фото 2). на которой разместил выключатель 2 «массы» (тумблер), колодку 3 с предохранителем, два гнезда 4 для подключения аккумулятора, гнездо 5 для подключения светильника, вмонтированного в основание седла (он освещает подседельное пространство), и два гнезда 6, от которых можно взять питание для переносной лампы, приемника, вулканизатора и т. п.

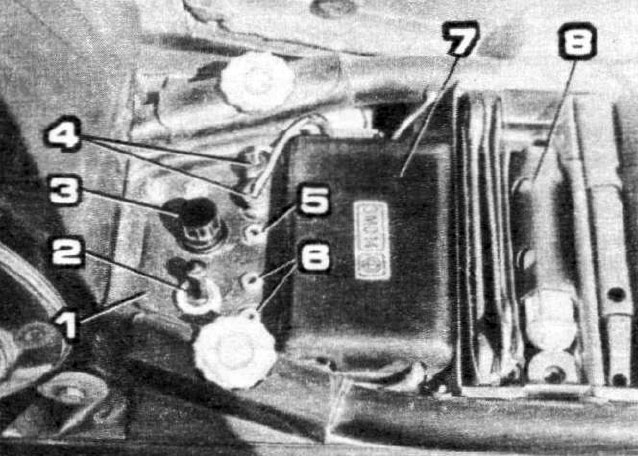

2. Подседельное пространство

2. Подседельное пространство: 1 — панель: 2 — тумблер; 3 — колодка с предохранителем; 4 — гнезда для подключения батареи; 5 — гнездо для подключения светильника, вделанного в основание седла: 6 — гнезда для подключения переносной лампы и др.; 7 — батарея: 8 — коробка.



Колодка 3 (она применяется в радио- и электроаппаратуре) заменяет штатный предохранитель в патроне.



3. За аккумулятором вставил металлическую коробку 8, в которую складываю ключи н отвертку. Теперь, чтобы воспользоваться инструментом, не надо открывать боковой ящик и класть крышку на землю.

Г. ЧИСТОУСОВ
Кировская область, Оричевский район,
пос. Торфяной, ул. Транспортная, 1, кв.4



1977N10P38
