Если сорвалась резьба под свечу в головке цилиндров ИЖ-Юпитер-3, 4 или 5
Установка футорки в головке
Если у мотоциклов «ИЖ-Юпитер—3», «4» или «5» сорвалась резьба под свечу в головке цилиндров, поставьте, как принято, футорку (см. рисунок), но только большей длины, чтобы можно было использовать свечи с длинной (19 мм) резьбовой частью — А17ДВ, А17Д1 и другие, предназначенные для «москвичей» и «жигулей». Футорку изготовляем из латуни и вворачиваем на клее БФ-2.

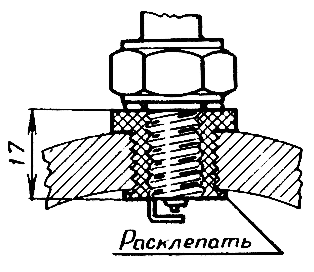

Установка футорки в головке.
Многолетняя эксплуатация двигателей с этими свечами показала, что они работают не хуже, чем со штатными.
г. Москва,Э. САБО
1988N06P33
