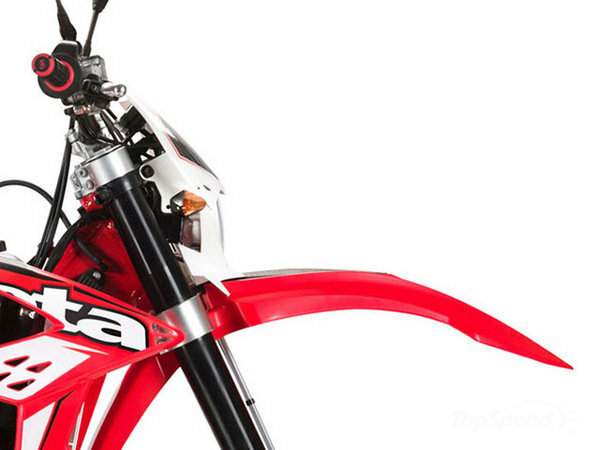

Мотоцикл Beta RS 500 2015 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Использование кожуха цепи от мотоцикла Восход на Ява 634

Чехлы для Явы На некоторых мотоциклах Ява-634 (из первых партий поставки) довольно быстро выходят из строя чехлы цепи, а приобрести новые пока еще трудно. Вместо них для защиты цепи можно использовать чехлы от мотоцикла Восход. Переделка кожуха:1— рамка; 2— пластина; 3— распорная втулка; 4 — старая часть кожуха; 5 — удлинитель Чтобы закрепить их. надо изготовить два удлинителя 5 (см. рисунок) и две распорные втулки 3, посредством которых соединяем половины кожуха. Удлинители делаем, пользуясь оправкой. К ним привариваем (или припаиваем) рамки 1, которые предварительно при помощи тонкого зубила срубаем со старыхкожухов. Все соединения на кожухе желательно загерметизировать пайкой или другим способом. Для более надежного крепления кожухов следует изготовить новые хомутики или усилить старые, приварив к ним металлические пластинки.На моем мотоцикле после пробега 5000 километров чехлы имеют первоначальный вид.А. КОРНИЛОВ 606230, Горьковская обла...

Цветная схема электрооборудования CZ 350 472

Электрооборудование CZ 472 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35 + 35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4 — контрольная лампа указателя поворота (б В, 2 Вт); 5 — контрольная лампа дальнего света (6 В» 2 Вт); 6 — контрольная лампа включения нейтральной передачи (6 В, 2 Вт); 7 — лампа контроля работы генератора (6 В, 2 Вт); 8 — лампа освещения спидометра (в В, 2 Вт); 9 — центральный переключатель; 10 — реле-прерыватель указателя поворота; 11 — включатель указателя поворота; 12 — переключатель ближнего — дальнего света с кнопкой включения звукового сигнала; 13 — звуковой сигнал; 14 и 16 — свечи зажигания; 15 — катушки зажигания; 17 — включатель стоп-сигнала; 18 — включатель контрольной лампы нейтральной передачи; 19 — контакт прерывателя правого цилиндра; 20 — конденсаторы...

Устранение разбалтывания педали тормоза у мотоцикла ИЖ с коляской

Надежное крепление   У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала. Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно. Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось. Такая переделка не помешает и тем, кто ездит без коляски.   г. ГорькийГ. ГРАЧЕВ     1987N09P33

Причины неисправностей коробки передач ИЖ Планета и Юпитер

 На всех ижевских мотоциклах — одноцилиндровых «планетах» и двухцилиндровых «юпитерах» стоят коробки передач одинакового устройства, но различающиеся механизмом переключения и передаточными числами.На выпускаемых ныне моделях ИЖ-П3, ИЖ-ПС, ИЖ-Ю4 используют унифицированные шестерни (см. таблицу), которые можно установить и на прежние модели — ИЖ—49. ИЖ—56, ИЖ-П, ИЖ-П2, но только вместе с первичным валом, барабанами сцепления и вилками переключения от ИЖ-П3.В процессе эксплуатации неисправности в коробке возникают чаще всего от перегрузок, грубого, силового переключения передач, несвоевременной замены масла. Нередки случаи повреждения деталей после домашнего ремонта коробки, когда допускают ошибки при ее сборке и регулировке. Рассмотрим наиболее частые неисправности.Не включаются вторая и третья передачи (первая и четвертая включаются). На «планетах» этот дефект появляется из-за ослабления винтов, крепящих упор механизма пе...
