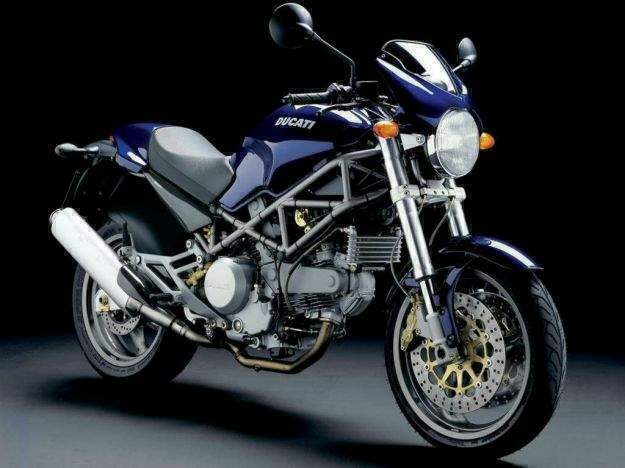

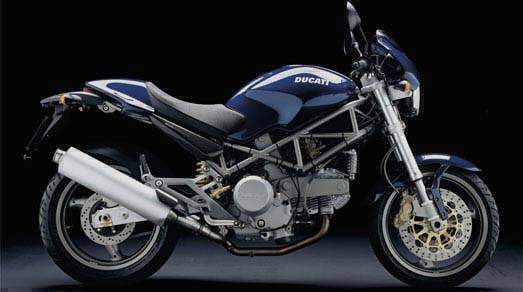

Мотоцикл Ducati Monster 800ie S 2003 обзор

Энергоснабжение Явы

Игольчатый подшипник и демонтаж поршня на Ява 634 и ЧЗ 472

Внимание: игольчатый подшипник Многие чехословацкие мотоциклы Jawa-350 и CZ-350, поступившие к нам в последние годы, прошли к настоящему времени 30—50 тысяч километров. После такого пробега, естественно, нередко возникает необходимость в замене изношенных деталей цилиндро-поршневой группы и кривошипно-шатунного механизма. Эта работа, как показывает редакционная почта, вызывает затруднения у некоторых владельцев машин, поскольку новый двигатель конструктивно несколько отличается от предшественников, достаточно хорошо изученных мотолюбителями. В помощь им публикуем статью, рассказывающую об особенностях его конструкции и, в частности, о демонтаже поршня. Двигатель, применяемый на всех моделях мотоциклов ЯВА-350 типа «634» и ЧЗ-350 типа «472», в отличие от выпускавшихся ранее, имеет игольчатый подшипник в верхней головке шатуна, где прежде стояла бронзовая втулка. Он представляет собой стальное кольцо (рис. 1) внутренним диаметром 20 мм, запрессованное в...

Защита свечей на мотоцикле ИЖ

Защита свечи При езде на мотоцикле по мокрой дороге с большой скоростью вода от переднего колеса попадает под колпачок провода высокого напряжения, и тогда исчезает искра на свече — двигатель останавливается. Защита свечи на мотоцикле ИЖ: 1 — колпачок провода высокого напряжения; 2 — изолятор свечи: 3 — шайба из резины толщиной 1 мм. Однажды в дождь из-за «того я потерял очень много времени, пробуя разные варианты защиты свечей. Самым простым и абсолютно надежным оказался способ, существо которого ясно из рисунка. Резиновая шайба 3. плотно надевающаяся на изолятор свечи и входящая внутрь колпачка, ие пропускает воду, даже когда вы моете мотоцикл из Шланга.А. ДАГАЕВ60311, Г. Горький, ул. Белинского, 35, ив. 1 1974N07P38

Если сорвалась резьба под свечу в головке цилиндров ИЖ-Юпитер-3, 4 или 5

Установка футорки в головке Если у мотоциклов «ИЖ-Юпитер—3», «4» или «5» сорвалась резьба под свечу в головке цилиндров, поставьте, как принято, футорку (см. рисунок), но только большей длины, чтобы можно было использовать свечи с длинной (19 мм) резьбовой частью — А17ДВ, А17Д1 и другие, предназначенные для «москвичей» и «жигулей». Футорку изготовляем из латуни и вворачиваем на клее БФ-2.Установка футорки в головке. Многолетняя эксплуатация двигателей с этими свечами показала, что они работают не хуже, чем со штатными. г. Москва,Э. САБО  1988N06P33

Клапаны и седла мотоцикла УРАЛ 2

Мотолюбитель Я. Манушкин из Ростовской области спрашивает, каким требованиям должны удовлетворять после ремонта клапаны, седла и клапанные пружины на мотоцикле Урал 2 (М-63). После обработки, притирки и тщательной промывки седла и клапана необходимо проверить их прилегание. Для этого на седло наносят тонкий слой краски, вставляют соответствующий клапан и поворачивают его, прижимая головку к седлу. Поясок прилегания на головке клапана должен быть шириной 1,5 — 1,8 мм и располагаться посредине фаски. Толщина цилиндрического пояска — не менее 1 мм. Форма и размеры седла показаны на рисунке. Рис. Форма и размеры седла Герметичность посадки клапанов проверяют керосином. Для этого чисто протирают поверхности прилегания клапана и седла и, прижимая клапан к седлу, заливают во всасывающий (или выпускной) канал керосин. Если в течение минуты керосин по соединению не проникает, прилегание считается удовлетворительным. В клапанных пружинах надо проверить перпендикулярность опорных пло...
