Установка генератора переменного тока Г421 на ИЖ-49 и ИЖ-350. Чертеж переходного фланца и измененная схема электрооборудования

Вместо постоянного переменный



Мотоциклы ИЖ-49, как известно, давно сняты с производства. Но многие еще не хотят с ними расставаться, потому что эти надежные неприхотливые машины хорошо приспособлены к тяжелым условиям эксплуатации. Серьезные трудности создает, пожалуй, лишь система электрооборудования постоянного тока, включающая несколько сложных приборов. требующих особого ухода.

Я упростил эту систему, переведя ее на переменный ток по образцу мотоцикла «Восход», то есть использовал его электрическую схему, генератор Г-421 и катушку Б-300.

Единственная сложность переделки заключается в установке генератора. Для него надо выточить показанный на рисунке фланец-переходник из любой стали. который винтами М6—15 через отверстия диаметром 6,5 мм крепим на правой половине картера вместо прежнего генератора. На правую полуось коленчатого вала ставим ротор генератора и приворачиваем его укороченным на 15 мм старым болтом. Затем устанавливаем поршень так. чтобы он на 4 мм не доходил до верхней мертвой точки, и, прижимая статор генератора к фланцу, поворачиваем его вокруг оси до тех пор. пока не начнут размыкаться контакты. В этом положении и крепим генератор винтами М5—15. В правой крышке картера спиливаем на глубину 7 мм часть средней перегородки и нижнего края, чтобы в ней разместился статор.

В. МАРЧЕНКО

1974N02P38



Переменник на старые ИЖи



Опубликованный в февральском номере "За рулем" за 1974 год мой совет об установке генератора переменного тока Г421 (от мотоцикла «Восход») на старые модели мотоциклов —ИЖ—49 и ИЖ—350 вызвал большой интерес читателей. Многие владельцы этих мотоциклов просят дать более подробный чертеж переходного фланца и измененную схему электрооборудования.
Выполняю их просьбу. Напоминаю, фланец изготовляется из стали (например. марки 5). Схема электрооборудования выполнена как на мотоцикле « Восход».

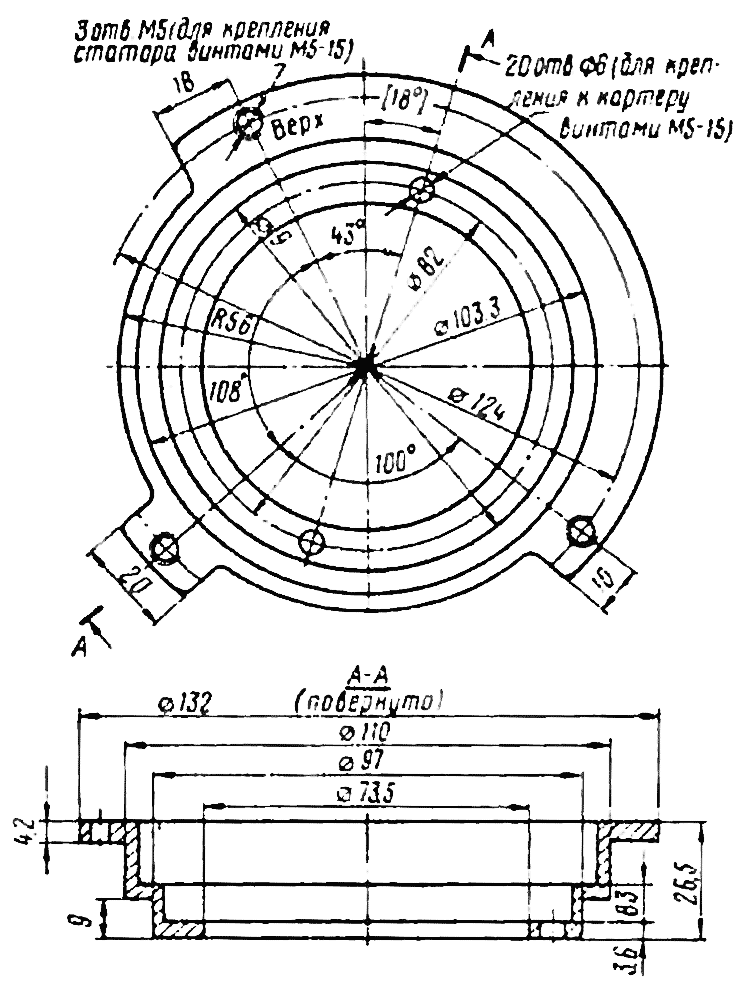

Переходный фланец.

Переходный фланец.

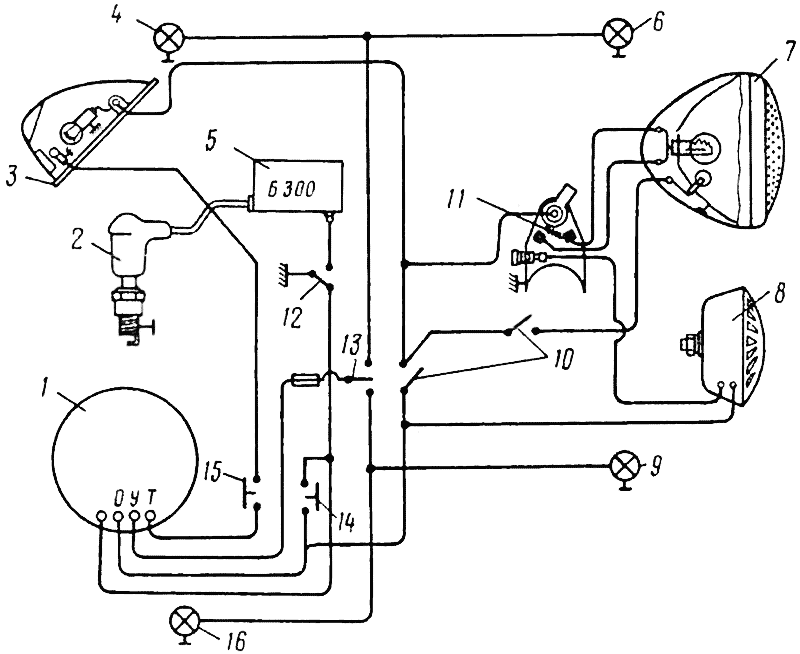

Схема электрооборудования

Схема электрооборудования: 1 — генератор Г421; 2 — свеча: 3 — задний фонарь; 4, 6, 9, 16 — фонари указателей поворота; 5 — катушка зажигания; 7 — фара: 8 — звуковой сигнал; 10 — включатели; 11 — переключатель: 12 — замок зажигания; 13 — переключатель указателей поворота; 14 — кнопка подключения катушек освещения в систему зажигания при пуске двигателя (для увеличения первичного напряжения); 15 — включатель стоп-сигнала.



В. МАРЧЕНКО
357800, Ставропольский край,
г. Георгиевск, ул. Чапаева, 29


1976N10P27
