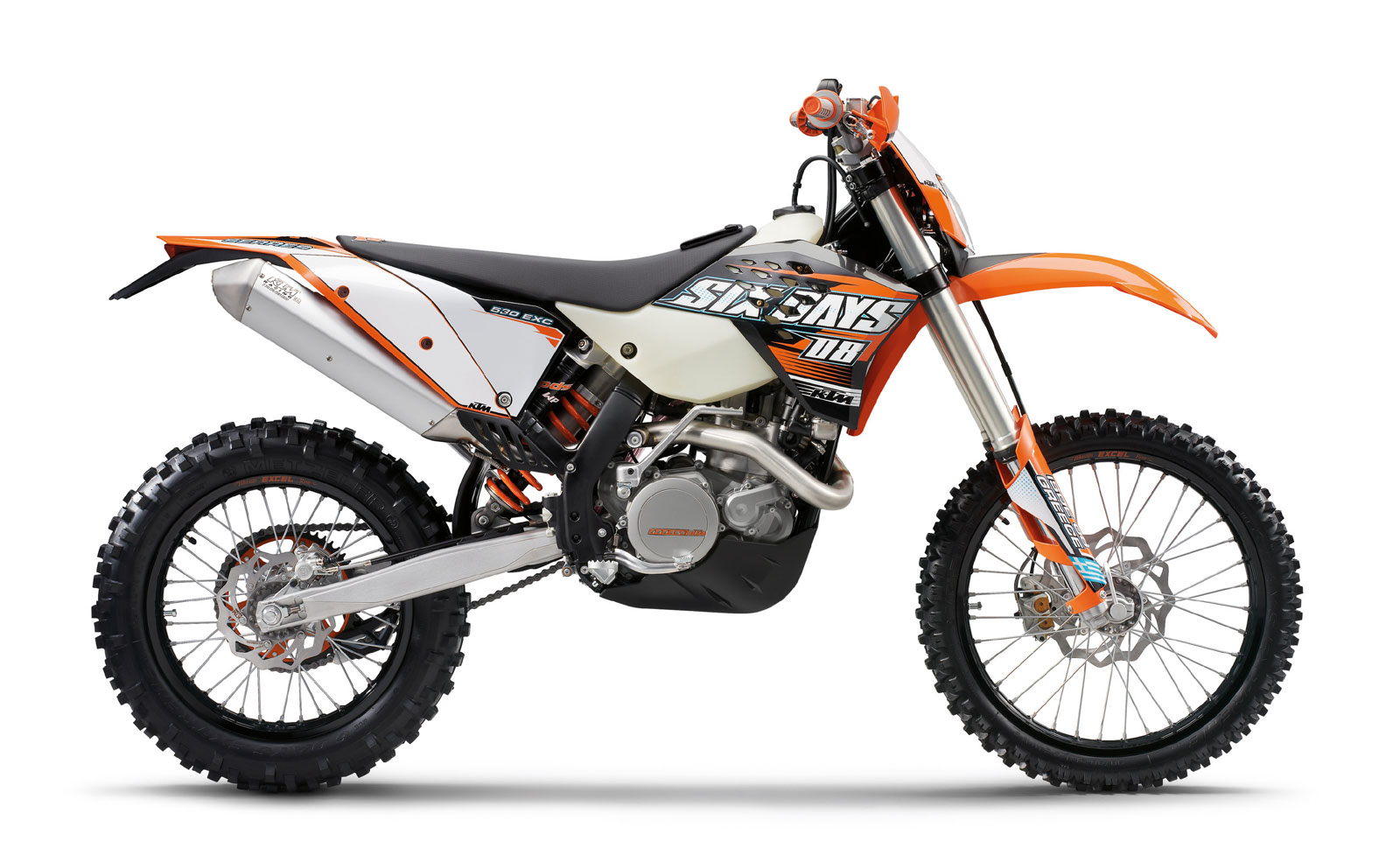

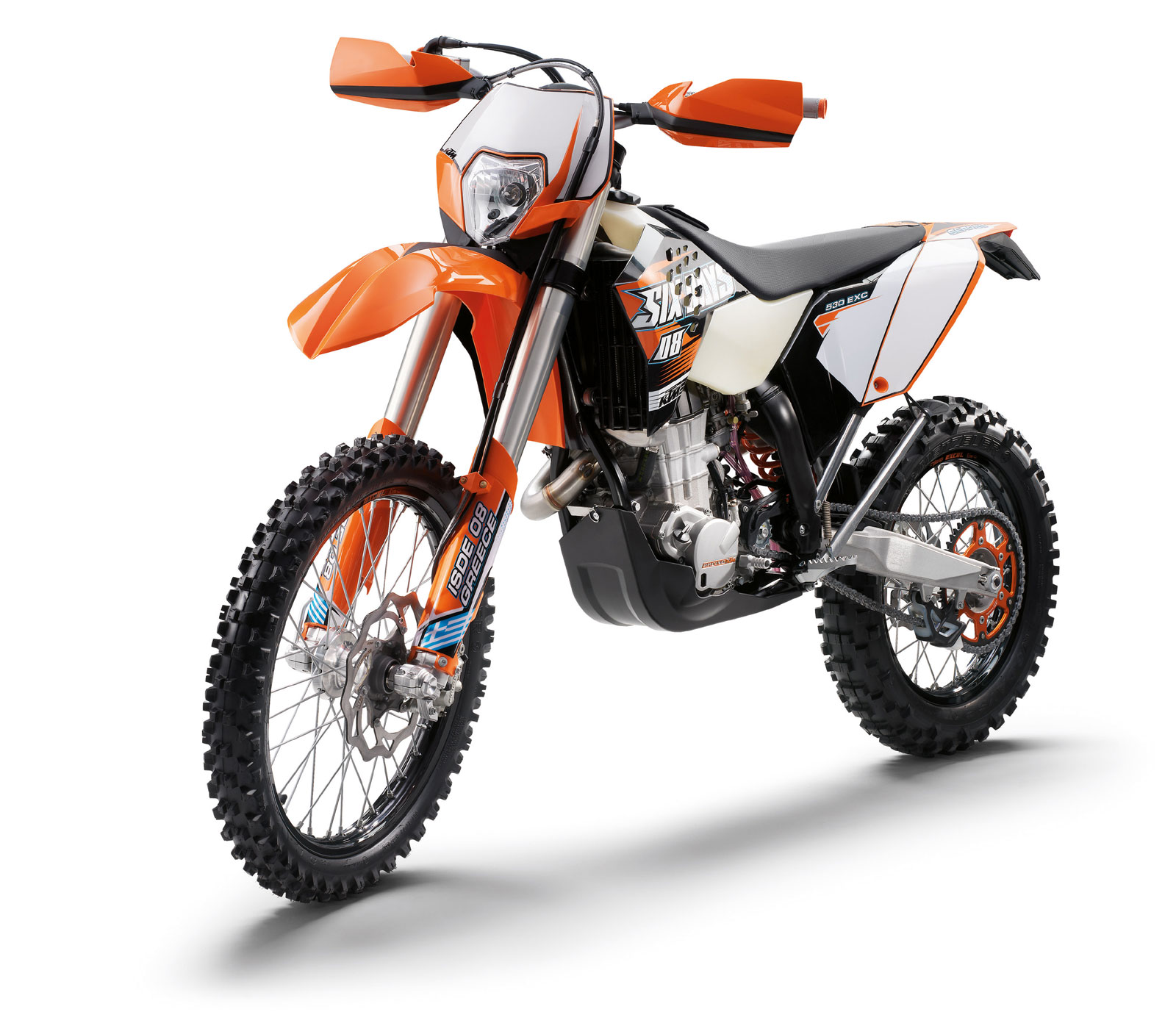

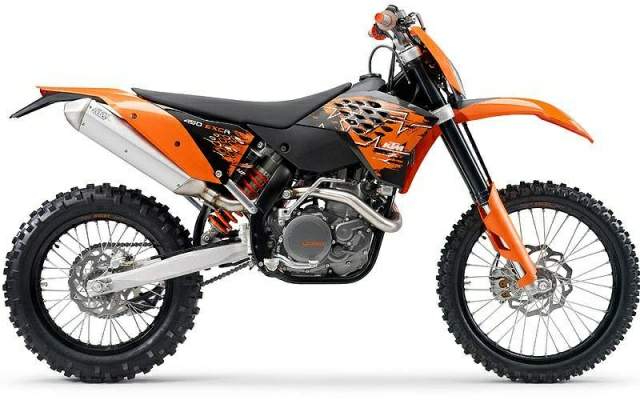

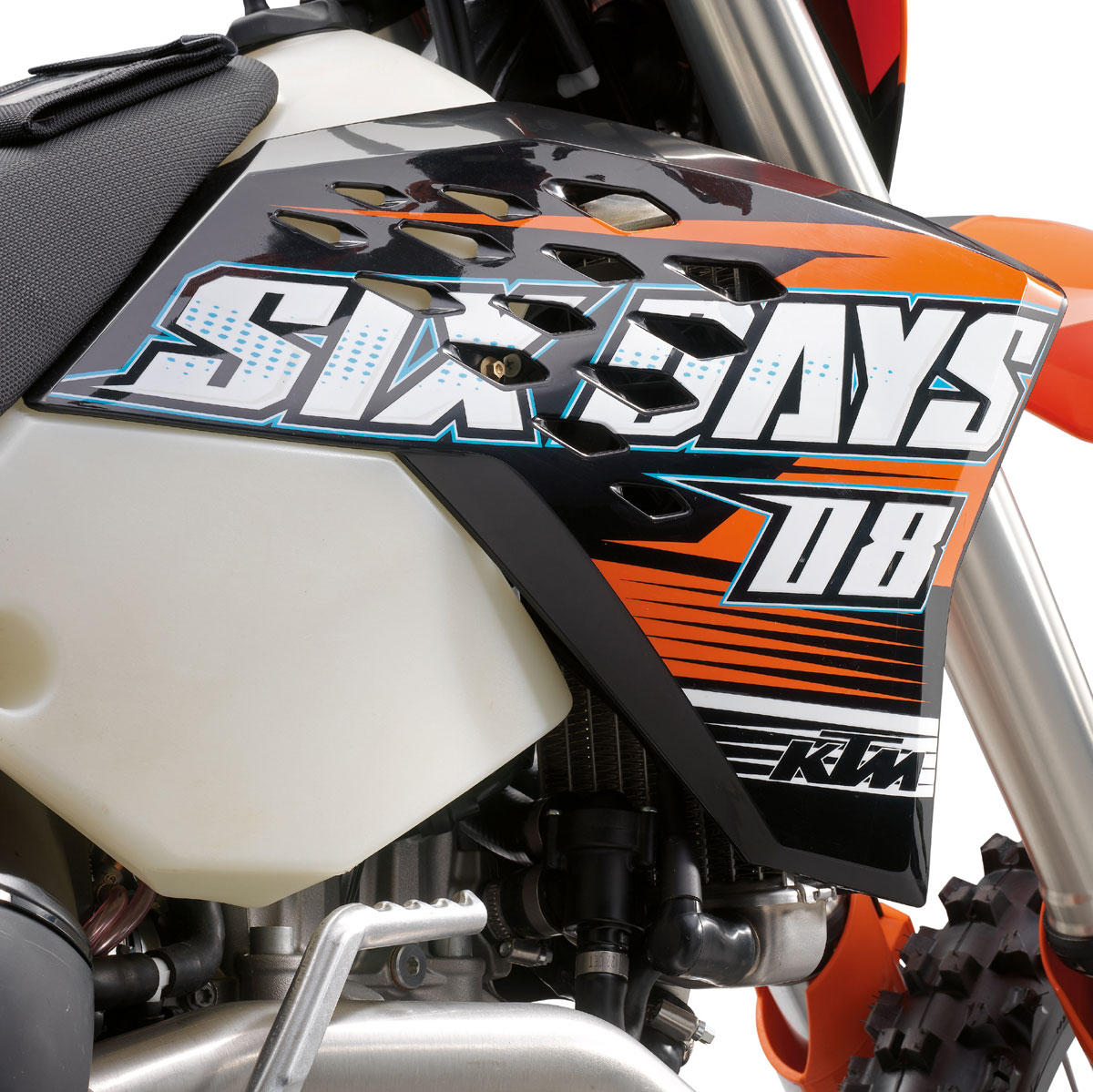

Мотоцикл KTM 530 EXC Six Days 2009 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Доводка двухтактного мотоциклетного мотора ( Ява 634 )

Найденная мощность Журнал уже много рассказывал об эксплуатации мотоцикла — об уходе за электрооборудованием, балансировке колес, о расходе топлива.Эта статья посвящена доводке двухтактного мотоциклетного мотораМногие мотолюбители полагают, что для восстановления былой мощности двигателя достаточно заменить изношенные детали новыми и аккуратно обкатать машину. Обычно так и бывает, но нередко, завершив ремонт, с недоумением констатируют его малую эффективность и, безуспешно испытав различные варианты регулировок, делают вывод, что нельзя получить от этого двигателя большего. На самом же деле, если все другие системы исправны, очень часто можно заметно повысить основные параметры (мощность, приемистость, экономичность) такого мотора доводкой, а точнее, взаимной подгонкой некоторых его деталей.Дело в том, что, в силу требований массового производства, каким является мотоциклостроение, некоторые размеры деталей, особенно получаемых литьем, имеют довольно значительный разброс. Ес...

Ремонт рычагов выключения сцепления и привода тормоза переднего колеса

 У мотоциклов Ява, случается, отламывается упор на рычагах выключения сцепления и привода тормоза переднего колеса, из-за чего их приходится заменять. Поскольку купить новые нелегко, предлагаю испытанный способ ремонта. В рычаге прорезаю паз, как показано на рис. 1, при помощи ножовки и напильника. Затем из стали толщиной 4 мм вырезаю упор 1 (рис. 2) и подгоняю его точно по пазу. Закрепляю упор винтом 2 с потайной головкой. Чтобы винт не выворачивался, закерниваю его головку и стержень в нескольких точках.Рис. 1. Паз в рычаге. Рис. 2. Установка упора: 1 — упор; 2 — винт МЗ. Л. БАВТРИМОВИЧ 223035, Минская область, ст. Ратомка, пер. Привокзальный, 5  1979N06P33

Установка переключателя День-Ночь на мотоцикл ИЖ Юпитер 5

Правила дорожного движения требуют: в светлое время суток у мотоцикла должен быть включен ближний свет фар. Чтобы при этом бесполезно не горели другие лампы, нагружая аккумуляторную батарею и генератор, целесообразно ввести переключатель «День-Ночь». На ИЖ Юпитер 5 с этой целью я дополнительно поставил такой же переключатель, как для указателей поворота, введя его в разрыв черного провода, идущего от вывода 6 замка зажигания, как показано на рисунке.В положении «День» (переключатель выключен) горит только ближний свет фары, в положении «Ночь» (переключатель включен) система освещения действует как обычно.Б. БОБКОВМосковская область, п. Лопатино  Схема подсоединенияпереключателя «День—Ночь»: 1 — замок зажигания; 2 — дополнительный переключатель.   1988N07P33
