Трехколесный вездеход

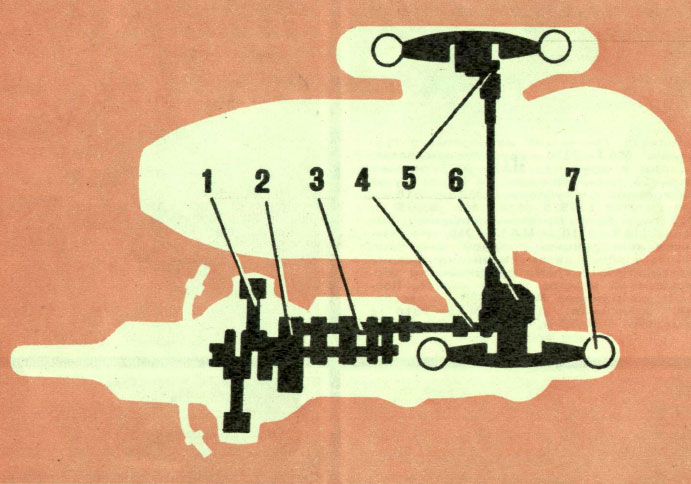

Схема трансмиссии: 1 — двигатель; 2 — сцепление; 3 — коробка передач; главная передача; 5 — редуктор; 6 — дифференциал; 7 — ведущее колесо.

Известно, каким большим спросом на селе пользуются у нас «Днепр» и «Урал» — тяжелые мотоциклы с коляской. И груз на таком можно везти, н проходимость у него неплохая. Но все же эти машины, обладая солидной мощностью (32 — 36 л. с.), не могут использовать полностью ее на мягком грунте из-за недостаточного сцепления с ним единственного из трех, ведущего колеса. Находящееся сбоку колесо коляски не только создает большое сопротивление движению, поскольку идет по собственной колее, но и стремится повернуть мотоцикл в свою сторону, еще более затрудняя движение. Поэтому для трехколесной машины самым эффективным способом повышения проходимости является передача крутящего момента и на колесо коляски. По такой схеме был выполнен мотоцикл МВ—750, выпускавшийся ранее в ограниченном количестве нашим заводом. На его базе создана модель «Днепр —12», производство которой развернуто в нынешнем, юбилейном году. От составляющего основу программы завода «Днепра» МТ10—36 его отличают в основном привод на колесо коляски и двигатель.

Заимствованный у прежних моделей нижнеклапанный двигатель К —750, уступая современным моторам по мощности (26 л. с. против 36 л. с. у МТ10 —36), обладает более благоприятным характером изменения мощности и крутящего момента в зависимости от числа оборотов коленчатого вала. Благодаря этому мотоцикл сравнительно легко приспосабливается к разным дорожным условиям, не требуя частого переключения передач. К —750 — малофорсированный двигатель, довольно долговечный, простои в эксплуатации. В паре с ним работает но-робка передач, применяемая на последних моделях завода. У нее есть передача заднего хода, благодаря чему мотоциклом можно маневрировать на ограниченной площади, выбраться из песка, грязи, снега.

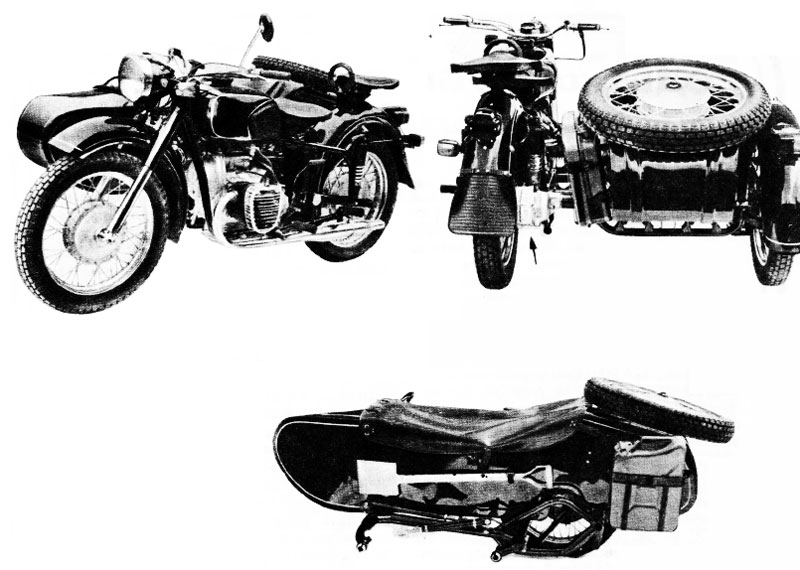

Главное достоинство «Днепра —12» — два ведущих колеса. Для передачи усилия на колесо коляски трансмиссия дополнена дифференциальным механизмом, поперечным карданным валом и редуктором (см. схему). Дифференциал (он хорошо виден на фото, показываю-

щем вид сзади) смонтирован вместе с главной передачей в общем разъемном корпусе, который имеет такие же присоединительные (к рычагу подвески колеса) размеры, как картер главной передачи всех моделей семейства «Днепр».

В отличие от автомобильных дифференциалов, состоящих, как правило, из конических шестерен и распределяющих крутящий момент между колесами поровну, симметрично, механизм «Днепра—12» включает цилиндрические шестерни, передающие на колеса неодинаковое усилие. Такое решение выбрано не случайно. Проведенные исследования показывают, что на колесо коляски приходится 30 —40% общей нагрузки машины, а на колесо мотоцикла — 60—70%.

Для мотоцикла Днепр—12 выбран коэффициент асимметрии дифференциала, равный отношению 20:11. Именно такие количества зубьев имеют его шестерни, благодаря которым на колесо мотоцикла передается 64% усилия, подводимого к главной передаче, а на колесо коляски — только 36%.

От дифференциала вращение посредством карданного вала, проходящего под кузовом коляски, получает редуктор. Он выполнен совместно с маятниковым рычагом подвески колеса, который закреплен на раме коляски таким же образом, как у «Днепра» МТ10 —36. В корпусе редуктора размещены два вала — ведущий и ведомый с парой цилиндрических шестерен. Шлицевая ступица ведомой шестерни выступает из крышки редуктора и сопрягается с внутренними шлицами ступицы колеса. К корпусу же приварено ухо, посредством которого он соединен с амортизатором колеса коляски. Все механизмы надежно защищены от грязи и воды уплотни-тельными прокладками и сальниками.

Благодаря двум ведущим колесам «Днепр —12» кроме высокой проходимости приобрел еще несколько положительных свойств. Так, отпала необходимость устанавливать углы развала и схождения колес, поскольку коляска не «тянет» в свою сторону, как у обычных мотоциклов. Плоскости колес на «Днепре— 12» должны располагаться параллельно одна другой и перпендикулярно поверхности дороги. Такое их положение уменьшает сопротивление качению (по сравнению с обычной машиной) до 25%, благодаря чему значительно возросла ходимость шин и сократился расход топлива. Поскольку общее тяговое усилие машины распределяется на два колеса, то и нагрузки, воспринимаемые ими, уменьшились.

Из других нововведений отметим некоторые «мелочи», создающие удобства владельцу машины. На кузове коляски установлены кассета для канистры емкостью 10 литров и кронштейны для лопаты (они видны на одном из фото). На раме мотоцикла закреплена розетка, куда можно включить переносную лампу, шнур питания радиоприемника и т. п.

Завод продолжает работать над усовершенствованием мотоцикла высокой проходимости. В частности, намечено применить двигатель МТ10 —36 и ряд других узлов, хорошо зарекомендовавших себя в эксплуатации на наших последних моделях.

И. МУРАТОВ, главный инженер КМЗ
В. ЯРМАК, главный конструктор
г. Киев

Мотоцикл Днепр-12

Техническая характеристика

Общие данные. Габариты (длина X ширина X высота) — 2430 X 1700 X 1100 мм; колея — 1200 мм; дорожный просвет нагруженного мотоцикла — 120 мм; масса без нагрузки (сухая| - 350 кг; максимальная скорость — 90 км/ч; контрольный расход топлива при скорости 50 — 60 км/ч — 6,2 л/100 км; расход масла — 0,25 л/100 км.

Двигатель. Тип — четырехтактным с нижним расположением клапанов: диаметр цилиндра — 78 мм; ход поршня — 78 мм; рабочий объем — 746 см3; степень сжатия — 6.0; максимальная мощность при 4900 об/мин — 26 л. е.; бензин — А-72; карбюратор — К302.

Электрооборудование. Напряжение — 6 В; система зажигания — батарейная; генератор — Г414; батарея — ЗМТ12; свечи — А8У.

Трансмиссия. Сцепление - двухдисковое сухое; коробка передач — четырехступенчатая с передачей заднего хода; переключение передач — ножное с автоматическим выключением сцепления; главная передача — карданная; привод коляски — дифференциальный, посредством карданного вала; передаточные числа на передачах: I — 16.63; II — 10,56; III — 7,85; IV — 6,00.

Ходовая часть. Передняя вилка — телескопическая, задняя — маятниковая с пружинно-гидравлическими амортизаторами двустороннего действия: тормоза — барабанные, передний — двухкулачковый; колеса — взаимозаменяемые; размер шин — 95 — 484 (3.75- 19 дюймов).
