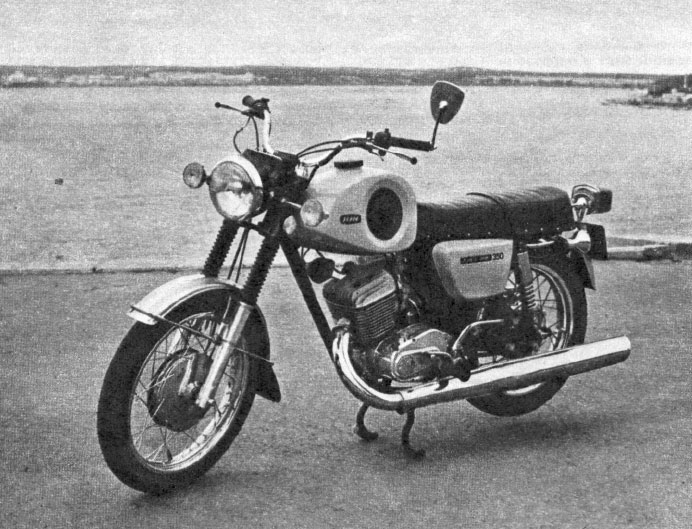

Мотоцикл ИЖ Планета Спорт. Наиболее частые вопросы и ответы на них

В вопросах и ответах



ИЖ Планета Спорт



В редакцию за последнее время все чаще приходят письма читателей с вопросами но мотоциклу «ИЖ—Планета-спорт». Мы отобрали наиболее характерные из них и обратились на завод-изготовитель. Ответы конструкторов, специалистов — перед вами.

Какие изменения претерпел мотоцикл в процессе производства с начала выпуска по настоящее время?

Изменений довольно много. Назовем основные из них. В двигателе — новая головка цилиндра. Теперь ее оребрение не «веерное», а обычное, и вместо камеры сгорания типа «жокейский картуз» — камера, образованная концентричными сферами. Увеличено количество винтов, стягивающих половинки картера и крышки, а крепление двигателя к раме мотоцикла усилено. Усовершенствована форма глушителя, благодаря чему исключено соприкосновение его с дорогой при наклонах машины, а также увеличен диаметр выпускной трубы. Импортный карбюратор «Микуни» заменен отечественным К62М, имеющим фланцевое крепление и новую муфту, которая соединяет его с воздушным фильтром. Фильтрующий элемент, оптика фары, спидометр, звуковой сигнал и задний фонарь поступают теперь также с советских предприятий. В ближайшее время импортная батарея уступит место аккумулятору типа 6МТ-9, производство которого уже освоено нашей промышленностью. Задние амортизаторы мотоцикла приобрели более современный вид (теперь они не имеют защитного кожуха), диаметр спиц на колесах увеличен с 3,5 до 4 мм. Есть и другие, менее значительные изменения, из которых отметим удлиненные резиновые чехлы перьев передней вилки.

Можно ли заменить двигатель «Планета-спорт» предназначенным для «Планеты-3» или «Юпитера-3»?

Присоединительные размеры и способ крепления у этих трех моторов различны, поэтому без изменения рамы (что делать категорически запрещается!) установить их нельзя.

Можно ли на картер двигателя «Планета-спорт» поставить цилиндр и поршень «Планеты-3»?

Диаметр цилиндра у «Планеты-спорт» равен 76 мм, ход поршня — 75 мм, а у «Планеты-3» соответственно 72 и 85 мм. Таким образом, разница этих размеров, как и присоединительных размеров цилиндра и картера, исключает взаимозаменяемость.

Поршневые кольца двигателя «Планеты-спорт» порой трудно приобрести. Нельзя ли их заменить какими-либо иными?

Можно использовать компрессионные поршневые кольца от двигателя ВАЗ—2101 (стандартное нижнее кольцо — 2101-100425), если в его замке, то есть стыке, с внутренней стороны выпилить полукруглые канавки для того, чтобы в них входил стопорный штифт. Напомним, что поршень ставят в двигатель так, чтобы стопорные штифты были направлены вперед по ходу мотоцикла.

Предусмотрены ли ремонтные размеры цилиндро-поршневой группы?

Завод выпускает ремонтные поршни и кольца двух размеров, значения которых приведены в табл. 1.

Таблица 1

Пять случайных мотоциклов:

Пять случайных статей о мотоциклах:

Рекомендации владельцам тяжелых мотоциклов

Я делаю так ...   Автор предлагаемого материала — инженер С. НАУМОВ из г. Ирбита, опытный мототурист, неоднократно участвовавший в дальних и сложных испытательных и туристских походах на мотоциклах «Урал». Его рекомендации, подсказавшее и проверенные опытом, без сомнения, пригодятся всем владельцам тяжелых мотоциклов. А может быть и не только им. Для удобства изложения я разделил свои предложения по темам. И начну с электрооборудования. Чтобы облегчить установку двух последовательно соединенных аккумуляторных батарей ЗМТ-6, нужно от старой мотоциклетной камеры отрезать кольцо шириной 30 мм и надеть сразу на две банки. А лучше — два таких кольца, расположив их в верхней и нижней части банок.   Рис. 1. Соединение клемм двух батарей пластиной, установка резиновое кольца шириной 30 мм.  Советую соединить клеммы « +» одной батареи и «—» другой пластиной из нержавеющей стали или луженой меди (рис. 1), а выводы, с которых ...

Читать далее >>

Установка генератора переменного тока Г421 на ИЖ-49 и ИЖ-350. Чертеж переходного фланца и измененная схема электрооборудования

Вместо постоянного переменный Мотоциклы ИЖ-49, как известно, давно сняты с производства. Но многие еще не хотят с ними расставаться, потому что эти надежные неприхотливые машины хорошо приспособлены к тяжелым условиям эксплуатации. Серьезные трудности создает, пожалуй, лишь система электрооборудования постоянного тока, включающая несколько сложных приборов. требующих особого ухода.Я упростил эту систему, переведя ее на переменный ток по образцу мотоцикла «Восход», то есть использовал его электрическую схему, генератор Г-421 и катушку Б-300.Единственная сложность переделки заключается в установке генератора. Для него надо выточить показанный на рисунке фланец-переходник из любой стали. который винтами М6—15 через отверстия диаметром 6,5 мм крепим на правой половине картера вместо прежнего генератора. На правую полуось коленчатого вала ставим ротор генератора и приворачиваем его укороченным на 15 мм старым болтом. Затем устанавливаем поршень так. чтобы он на 4 мм н...

Читать далее >>

Владельцам ИЖ Планета Спорт

 На этих мотоциклах последних выпусков для улучшения проходимости задняя часть глушителя приподнята. Теперь, чтобы вынуть ось при демонтаже заднего колеса, приходится отсоединять глушитель. Этого можно избежать, если вставлять ось с правой стороны, для чего достаточно уменьшить вдвое толщину шайбы, устанавливаемой под гайку крепления оси. * * *В журнале «За рулем» сообщалось, что вместо штатного реле-регулятора ИЖ-РР2С, который приобрести довольно трудно, можно использовать реле от автомобиля «Москвич» последних моделей. Еще удобнее применить реле напряжения РР380 от «жигулей». Для его установки не требуется искать другого места, поскольку оно размещается на месте прежнего (в этом и состоит преимущество).Клеммы «15» и «67» реле соединяются соответственно с выводами « + » и «Ш» генератора («минус» реле выведен на «массу»). В. ПАЛАГИН346421, г. Новочеркасск, Ростовское шо...

Читать далее >>

Урал М-67

Тяжелые дорожные мотоциклы ирбитского мотоциклетного завода давно уже пользуются хорошей репутацией. Они еще раз подтвердили свою высокую надежность в последних всесоюзных испытаниях на первенство заводской марки, где «Урал-3» М-66 завоевал первое место.Конструкторы постоянно совершенствуют машину, чтобы ее технические и эксплуатационные качества полнее отвечали возрастающим требованиям по безопасности движения и удобству обслуживания и ремонта. Результатом большого труда заводского коллектива, работавшего в содружестве с рядом научных институтов — ВНИИМотопромом, ВНИИТЭ, ЦНИИТА, НИИ Автоприборов и другими, а также с заводами — поставщиками комплектующих изделий, явилось создание более совершенной модели, получившей обозначение М-67. Опытная партия этих машин была выпущена в конце прошлого года, а серийное производство началось с июля нынешнего года. Рис. 1. Схема электрооборудования: 1 — передний фонарь коляски; 2 — лампа А12-21-6 габаритного с...

Читать далее >>

Установка генератора Г424 (12 В) на двигатель К-750М01

Смените генератор Если на мотоцикле «Днепр» МТ10 (или его модификации) с 12-вольтовым электрооборудованием в соответствии с разрешением завода вы установили двигатель К—750М01, снабженный 6-вольтовым генератором, целесообразно сохранить прежнюю систему, как более совершенную.Чтобы поставить генератор Г424 (12 В) на двигатель К—750М01, я сделал переходник, показанный на рисунке. Прикрепил его к картеру теми же шпильками, что и генератор. Можно применить и два болта. Площадку под генератор на картере я убрал при помощи шарошки и напильника. Вместо 6-вольтовой катушки зажигания использовал обычную автомобильную 12-вольтовую.Переоборудованный двигатель без замечаний отработал уже 32 тысячи километров.  Переходник для генератора Г424.  Ю. БУРОЧКИН г. Гомель 1985N10P33

Читать далее >>
№ ремонта Маркировка на днище поршня Размеры, мм
диаметр поршня диаметр кольца
1 Р 76.5 — 0.03 76.5±0.03
2 77.0 — 0.03 77.0 ±0.03
