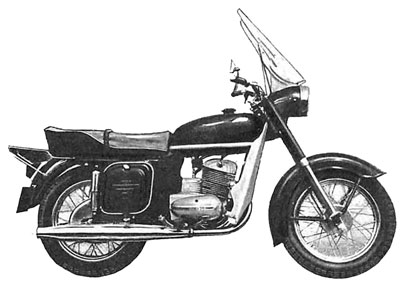

Новый советский мотоцикл «Восход» (см. фото) прошел государственные испытания и подготовлен к производству. Эта модель придет на смену получившему широкое признание мотоциклу Ковровец. Рабочий объем двигателя остался по-прежнему 175 см3, но зато мощность возросла до 10 л. с., а максимальная скорость мотоцикла — до 90 км/час.
Мотоцикл «Восход» выглядит элегантнее своих предшественников. Топливный бак новой формы, багажник, ветровой и грязевые щитки, зеркало обратного вида — все это сделает машину удобной в эксплуатации. Лучше и ее, окраска. Изменения конструкции направлены на повышение эксплуатационных качеств и надежности отдельных узлов мотоцикла. Применение новых технологических методов повлияло на повышение усталостной прочности и долговечности деталей.
На новом мотоцикле нашла применение дополнительная регулировка коробки передач. Усовершенствованный механизм переключения передач обеспечивает стабильное их включение. Более надежной станет работа рычагов переключения передач и кик-стартера. Модернизированная конструкция седла позволяет быстро, без затруднения откинуть его в сторону, освобождая доступ к воздухофильтру и насосу. Резиновые заглушки для цепи и металлическая заслонка на глушителе шума впуска предотвращают попадание пыли в работающие механизмы.
Подверглись конструктивному изменению также фара и задний фонарь. Это, бесспорно, скажется на улучшении освещения. Установлен новый переключатель света П-200 взамен старого П-25А.
Претерпели изменение передняя вилка и амортизаторы задней подвески, которые будут надежнее работать при езде по любым дорогам.
Первая партия новых мотоциклов поступит в продажу в 1966 году.
В. БОРЗОВ
1965N10P14-15
