Переделка электрооборудования Явы

В нашем журнале не раз шла речь о недостатках электропитания мотоцикла ЯВА-634, выпускавшегося до 1985 года. При малых оборотах коленчатого вала (до 1800 в минуту) 6-вольтовый генератор не вырабатывает энергию, и все потребители в это время питаются от аккумулятора. Если включено освещение и фара, батарея быстро разряжается, что при многократных циклах приводит к выходу ее из строя. Единственная мера, позволяющая избежать этой неприятности, — поддерживать средние обороты даже на плохой дороге или остановках у перекрестков. Ясно, что это доставляет большие неудобства, особенно жителям сельской местности.

В выпускаемой ныне ЯВЕ модели «638» применена 12-вольтовая система электрооборудования (ее описание и схема приведены в № 6 за 1987 год), где более совершенный и мощный генератор начинает работать уже при 1000 об/мин.

Понятно, что многие владельцы старой модели хотят перейти на новое электрооборудование, но встречают препятствие: основной прибор — генератор имеет иные присоединительные и габаритные размеры.

Студент из уральского города Курган Д. КУЗНЕЦОВ преодолел эту трудность и успешно переоборудовал свою машину.

Через московскую спецбазу Роспосылторга, адрес которой указан в инструкции, прилагаемой к мотоциклу, я получил генератор (12 В, 210 Вт), аккумуляторную батарею (12 В, 5 А*ч) «Трепча». Выбор объясняется тем, что отечественную батарею 6 МТС-9 разместить в тесном подседельном отсеке без переделки нельзя. Приобрел также выпрямитель, две катушки зажигания, реле указателей поворота. Поскольку «родные» (модели «638») регулятор напряжения и реле контрольной лампы найти не удалось, я купил реле РР330 от мотоцикла «Урал», учитывая, что разница в мощности генератора у ЯВЫ и «Урала» невелика — 210 и 200 Вт соответственно.

Суть переделки в следующем.

Механическая часть. Из стали любой марки делаем переходные фланец (рис. 1) и конус (рис. 2). При разметке фланца пользуемся в качестве шаблона статором генератора, а конуса — ротором. Кроме того, необходимо, собрав статор с фланцем, пропилить в них круглым напильником небольшое углубление под винт, крепящий правую крышку картера. Переходной фланец устанавливаем вместо старого 6-вольтового генератора в расточку картера и крепим двумя винтами М6 X 30. Затем на цапфу коленчатого вала надеваем переходной конус и ротор генератора. Статор крепим четырьмя винтами М6 X 10 к переходному фланцу. Чтобы не повредить щетки при монтаже новых деталей, их лучше временно снять с генератора.

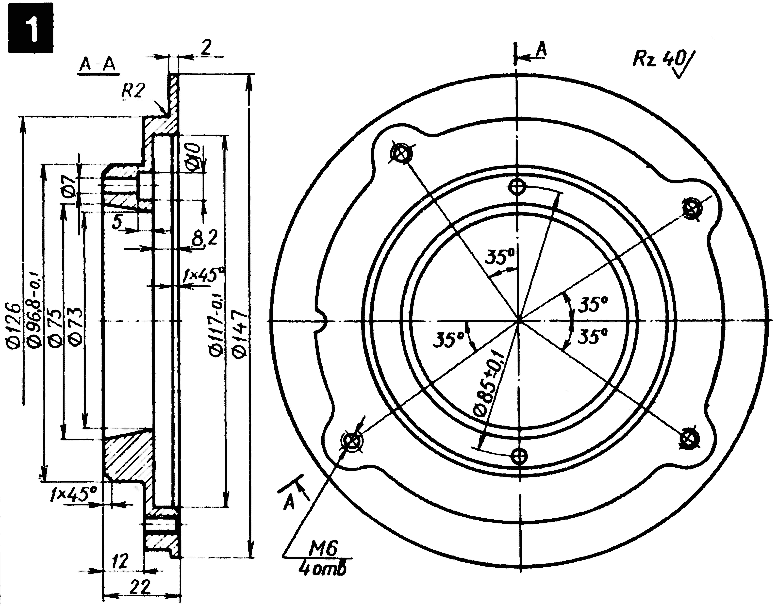

Рис. 1. Переходной фланец.

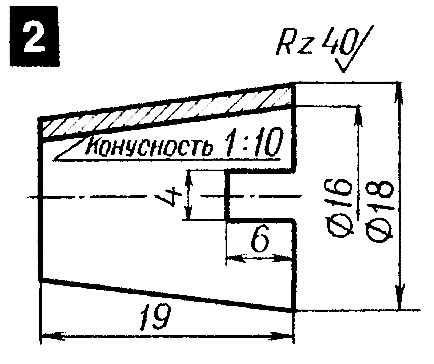

Рис. 2. Переходной конус.

Поскольку новый генератор больше по размерам, надо обработать (лучше на вертикально-фрезерном станке, но можно и вручную) правую крышку картера, сняв часть перегородки. Чтобы не повредить крышку на станке, предварительно вставляем распорку, как показано на рис. 3. Кроме того, из подходящего материала — пластмассы, картона и т. п. делаем дистанционную прокладку под крышку толщиной 4 мм, пользуясь правой крышкой картера в качестве шаблона.

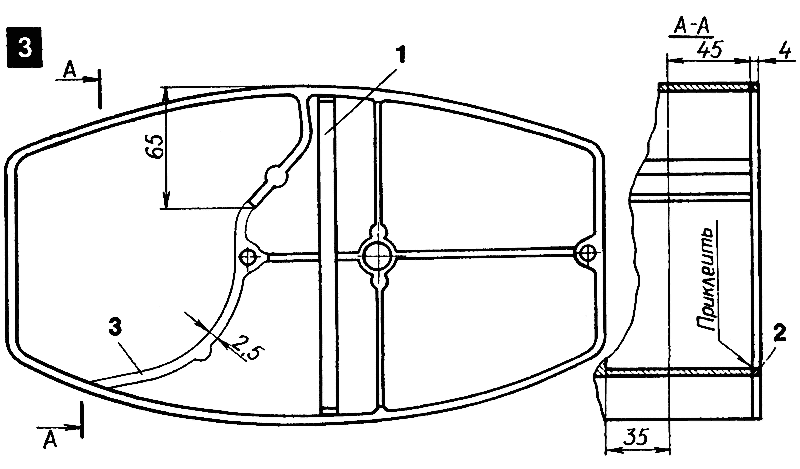

Рис. 3. Крышка картера: 1 — распорка; 2 — дистанционная прокладка; 3 — перегородка.

Чтобы защитить генератор от пыли и грязи, вклеиваем резиновую перегородку. Для нее и прокладки используем эпоксидный клей.

Надо еще исключить задевание тормозной педали о «расширившийся» теперь двигатель, — сняв педаль и вал тормоза, укоротить на 4 мм или изготовить новую распорную втулку 5 (рис. 4) и выточить втулку 7 длиной 4 мм. После сборки согласно рисунку педаль окажется смещенной вправо.

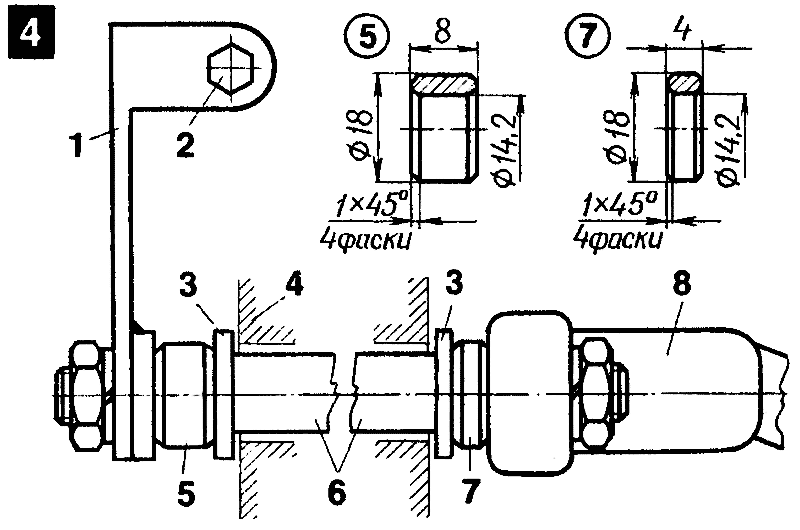

Рис. 4. Привод ножного тормоза: 1 — тормозной рычаг; 2 — регулировочный винт; 3 — фетровое кольцо; 4 — рама мотоцикла; 5 — распорная втулка; 6 — вал тормозной педали; 7 — дополнительная распорная втулка; 8 — тормозная педаль.

Электрическая часть. Для переделки электропроводки нужно запастись штеккерами шириной 6.3 мм и цветными автомобильными электоопроводами. Если используем приборы от модели «638», соединяем их по «родной» схеме, опубликованной в «За рулем» (1987, № 6). Когда же применяется реле-регулятор РР330 (от «Урала» или другой 12-вольтовый с такими же выводами), тс проводку выполняем, как указано на рис. 5. В любом случае придется изменить схему подсоединения контрольных ламп нейтрали и работы генератора. Для этого необходимо удалить перемычку, соединяющую эти лампы.

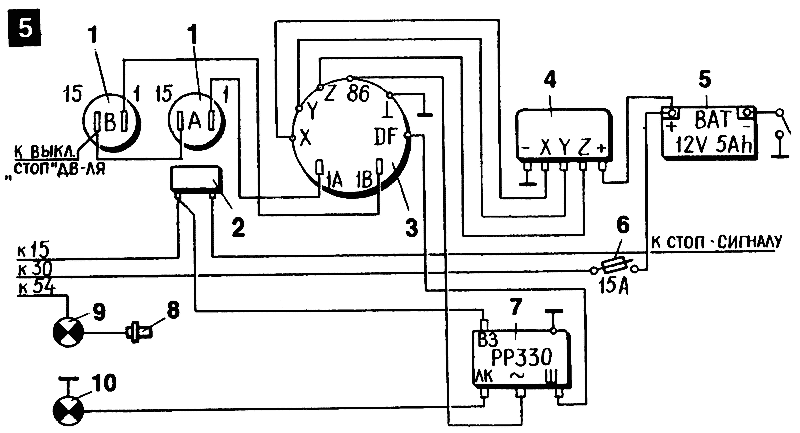

Рис. 5. Схема системы энергоснабжения: 1 — катушки зажигания; 2 — выключатель стоп-сигнала; 3 — генератор; 4 — выпрямитель; 5 — аккумуляторная батарея; 6 — предохранитель; 7 — реле-регулятор; 8 — включатель лампы нейтральной передачи; 9 — лампа нейтральной передачи; 10 — контрольная лампа работы генератора.

Далее. Синий провод, идущий от контакта «54» замка зажигания, подсоединяем к контрольной лампе нейтрали. Контрольную лампу генератора подсоединяем дополнительным проводом к корпусу. Чтобы обеспечить надежную «массу» у ламп подсветки тахометра и спидометра, надо проложить еще один «минусовый» провод, как это сделано у ЯВЫ модели «638» (см. названную схему d журнале). Дополнительный провод от выключателя стоп-сигнала подсоединяем к контакту «ВЗ» реле РР330, привод от контакта DF обмотки возбуждения генератора — к контакту «Ш». Синий провод от контрольной лампы генератора подключаем к контакту «ЛК». Контакт «86» генератора соединяем с контактом «~» на реле. Целесообразно сразу установить выключатель с «массы» на «минусовом» проводе, идущем от аккумуляторной батареи к раме мотоцикла.

Что касается фары, то в ней для подсоединения новой лампы нужно заменить узкие штеккеры на широкие от любой мотоциклетной или современной автомобильной фары, где стоит лампа 45/40 Вт. Провода от катушек зажигания можно использовать старые, разогнув лишь чуть-чуть их штеккерные наконечники. Реле-регулятор РР330 и выпрямитель я установил в подседельном отсеке.

Замена 6-вольтовых на 12-вольтовые катушки зажигания, лампочек, реле указателей поворота и звукового сигнала трудностей не вызывает.

Подобным образом я переделал свою ЯВУ модели 634-7-00 в 1985 году, а затем по моим чертежам было переделано еще две машины.
