Как определить производительность жиклеров карбюратора

Необходим прибор



В. Кулиев из Казани от имени группы мотоциклистов просит рассказать, как определить производительность жиклеров карбюратора.

Пропускную способность (производительность) жиклера определяют по проходящему через него в единицу времени (мин.) количеству воды (см3) при температуре 20°С под действием постоянного напора столба воды высотой 1 м. Величину пропускной способности отмечают — набивают — на одной из граней жиклера.

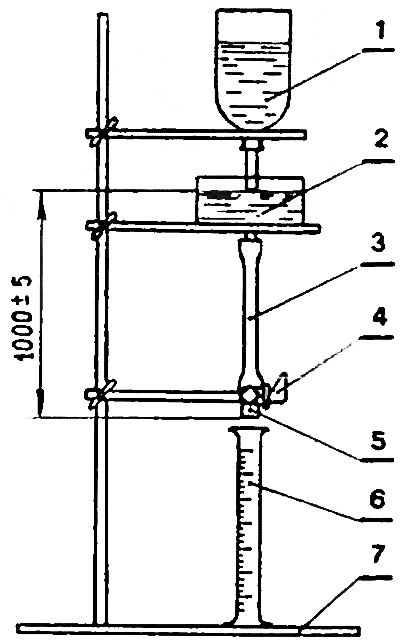

Прибор для определения пропускной способности жиклеров

Прибор для определения пропускной способности жиклеров:
1 — сосуд для воды с трубкой;
2 — камера постоянного уровня;
3 — резиновый шланг (или трубка);
4 — кран;
5 — переходник с испытываемым жиклером;
6 — мерный цилиндр (мензурка);
7 — штатив.



Измерять пропускную способность можно при помощи простейшего прибора, показанного на рисунке. В переходник 5 вставляют жиклер. При закрытом кране 4 ставят сосуд 1 (сообщающийся с атмосферой только через трубку) с водой, которая будет поддерживать постоянный уровень в камере 2, доходящий лишь до обреза трубки сосуда. Открывают кран и выпускают немного воды. Затем ставят мерный цилиндр 6. Одновременно открывают кран и пускают секундомер. Через 30 или 60 секунд кран закрывают. По объему воды в мензурке определяют пропускную способность, учитывая время измерения.

Если окажется, что надо уменьшить пропускную способность жиклера, отверстие немного зачеканивают бородком, если увеличить — развертывают трехгранной иглой.



1972N11P19
