Причины стука, напоминающего стук поршневого кольца
Ещё один штифт
В двигателе мотоцикла ЯВА-350 модели «634» долго не удавалось определить, отчего происходит стук, напоминающий стук поршневого кольца. Во время разборки мотора выяснилось, что причина в лабиринтном кольце, установленном на центральной опоре коленчатого вала. Посадочное место под него в корпусе подшипника было прослаблено, и при изменениях давления в кривошипной камере кольцо со стуком перемещалось по валу.
Устраняется дефект просто: напротив штатного штифта диаметром 2 мм я установил такой же (см. рисунок), просверлив для него соответствующие углубления в кольце и корпусе подшипника. После этой небольшой доработки стук в собранном моторе исчез.
В. ПОХИЛЬСКИЙ
Московская область, п. Красково

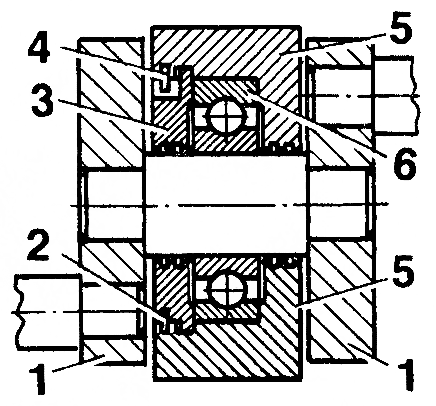

Дополнительная фиксация лабиринтного кольца в корпусе подшипника: 1 — щеки коленчатого вала; 2 — новый штифт; 3 — лабиринтное кольцо; 4 — штатный штифт, установленный на заводе; 5 — половинки корпуса подшипника; б — подшипник.
1982N12P33
