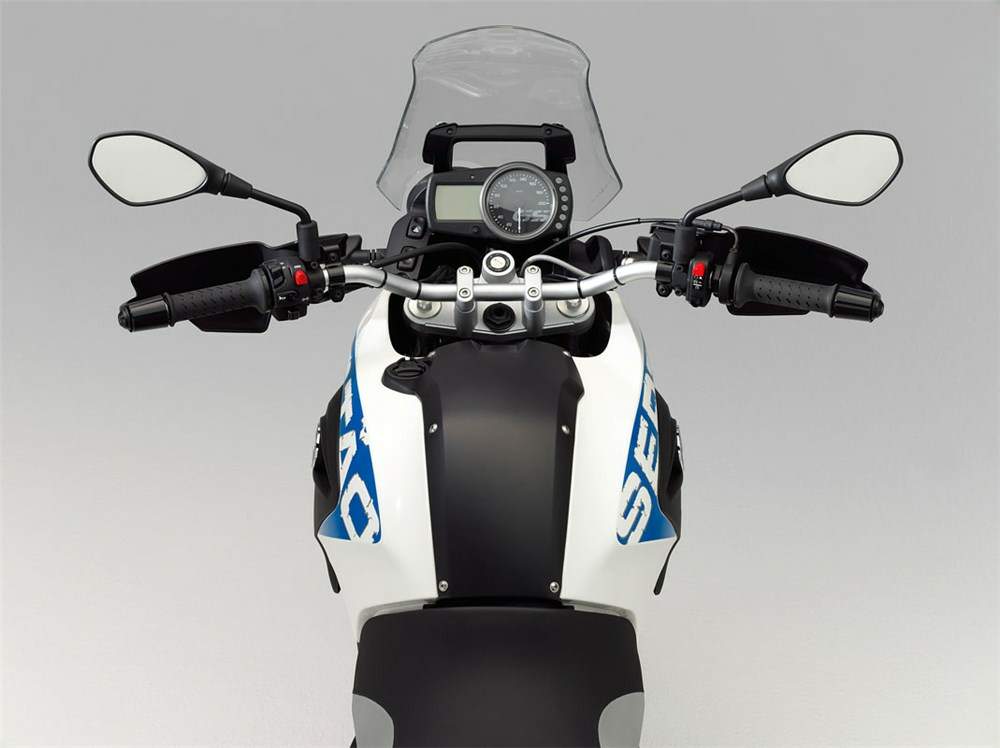

Мотоцикл BMW G 650GS Sertao 2012 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Разъем в фаре Явы. Установка разъёма в фару старушки

 Сравнительно часто приходится снимать верхний кожух фары для смены масла в амортизаторах передней вилки, при подтягивании гаек колонки руля, для смазки подшипников рулевой колонки и т. д. При этом легко повредить провода, идущие к замку зажигания, да и работать при висящем на проводах кожухе неудобно. А если у мотоцикла «спортивный» руль, кожух снимать вообще очень трудно — мешает поперечная распорка.Для удобства можно сделать электрические соединения с верхним кожухом через штепсельный разъем, например, типа РША-14 или РША-20. Эти детали продаются в магазинах радиотоваров.Провода, идущие к верхнему кожуху фары, последовательно по одному отсоединяют от центрального переключателя (два — от лампочек спидометра) и припаивают к контактам гнездовой части разъема. При этом записывают номера контактов и адреса проводов от обеих частей разъема. Затем к вилочной части разъема припаивают провода сечением не меньше 1,5 мм2 и соединяют их с контактами центрального пер...

Чезет 350 модель 472.3

Возвращение Чезета ( CZ 472 3) Марка CZ хорошо известна у нас по кроссовым мотоциклам, поступающим в спортивные клубы, и, конечно, по тем машинам, на которых ведущие мотоспортсмены страны завоевывали призовые места на чемпионатах мира. Однако старые мотоциклисты помнят и дорожные ЧЗ классов 175 и 250 смЗ, поступившие в СССР в небольшом количестве лет пятнадцать тому назад.Прошлой осенью возобновились поставки дорожных мотоциклов этого известного завода (см. «За рулем», 1976, № 12), и редакция получила возможность испытать новую модель CZ-472 класса 350 см3.Мотор нового ЧЗ почти не отличается от хорошо уже известного двигателя Ява-634; разница лишь в небольшом изменении заднего крепления к раме (у ЧЗ оно уже), наличии механизма полуавтоматического выключения сцепления и указателя нейтрали в коробке передач. И хотя наступившая вскоре зима прервала испытание, с ЧЗ-472 мы успели познакомиться достаточно подробно.Общее впечатление таково: это довольно хороший дорожный мотоц...

Устранение разбалтывания педали тормоза у мотоцикла ИЖ с коляской

Надежное крепление   У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала. Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно. Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось. Такая переделка не помешает и тем, кто ездит без коляски.   г. ГорькийГ. ГРАЧЕВ     1987N09P33

Днепр МТ-10. Новинка

 Киевский мотоциклетный завод с июля перешел на производство новой модели тяжелого мотоцикла «Днепр», получившей обозначение МТ-10. Как и ирбитский завод, приступивший одновременно к выпуску «Урала» М-67 (см. «За рулем», 1974, № 9), мы отказались от традиционного 6-вольтового электрооборудования в пользу 12-вольтового. Это позволило снабдить мотоцикл современными светотехническими приборами, отвечающими требованиям международных стандартов.Основной источник электроэнергии — новый генератор переменного тока мощностью 150 вт со встроенным выпрямительным блоком — обеспечивает с запасом все потребители в темное время суток. Изменился способ крепления генератора к картеру двигателя—его корпус снабжен фланцем, который при помощи двух шпилек притягивается к гнезду. Таким образом исключается встречавшийся ранее дефект — течь масла по соединению.На МТ-10 смонтирована более совершенная фара и на отдельном щитке — спидометр и ...
