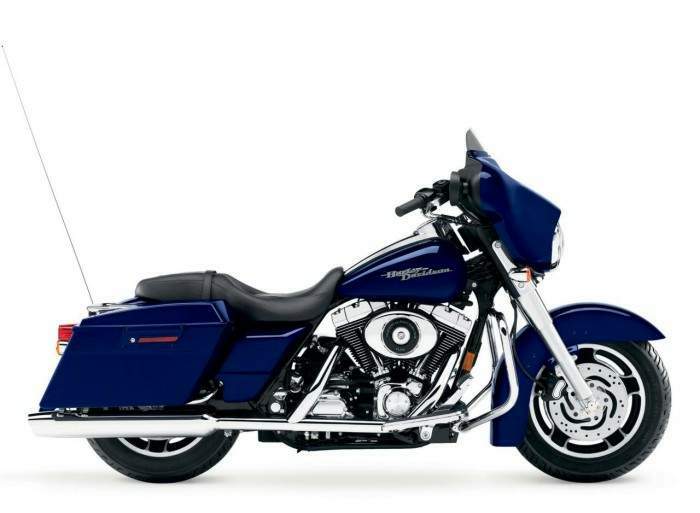

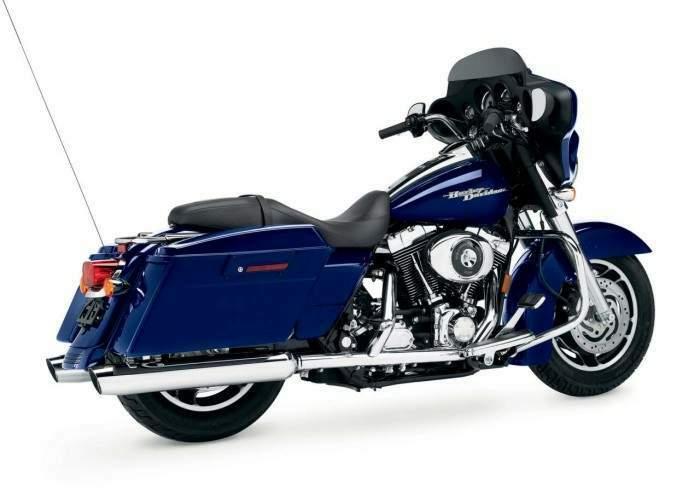

Мотоцикл Harley Davidson FLHX Street Glide 2006 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19
