О цилиндре, поршне и кольцах к мотоциклам ИЖ

Тем, кто ездит на мотоциклах ИЖ





Вряд ли стоит доказывать, что ижевские мотоциклы самые популярные. Более двух миллионов этих машин бегают по дорогам страны. Они очень надежны. Но наступает время, когда требуется профилактика или ремонт.

«Хотелось бы, чтобы на страницах «За рулем» чаще появлялись статьи на эту тему», — пишет нам К. Дробов из Казани. Его поддерживают многие мотолюбители, принявшие участие в заочной конференции читателей журнала.

Идя навстречу пожеланиям наших корреспондентов, редакция подготовила цикл статей об ИЖах, которые написаны инженерами В. Абрамяном и В. Забелиным. Сегодня они рассказывают о цилиндре, поршне и кольцах к мотоциклам ИЖ. Целый ряд рекомендаций носит общий характер. Поэтому статья представит определенный интерес не только для владельцев ИЖей, но и для тех, кто ездит на мотоциклах других марок.

Более подробно об эксплуатации ижевских мотоциклов желающие смогут прочитать позднее в книге «Советы водителю мотоцикла ИЖ», которую готовит книжное издательство «Удмуртия».



ЧТО НУЖНО ЗНАТЬ О ЦИЛИНДРЕ

Это наиболее ответственная деталь двигателя. Напомним, что износ цилиндра во многом зависит от эффективности воздухоочистителя, температурного режима (поэтому все регулировки систем питания и зажигания должны точно соответствовать инструкции), от своевременности и качества ухода. Если, например, вовремя не удалить с поверхности цилиндра грязь или пыль, то резко ухудшится охлаждение со всеми вытекающими отсюда последствиями.

Безотказная работа двигателя на разных режимах конструктивно обеспечивается тепловыми зазорами (между цилиндром и поршнем, причем подбор пары цилиндр — поршень осуществляется строго по группам.

В зависимости от внутреннего диаметра цилиндры двигателя ИЖ Юпитер делятся на шесть групп, а двигателя ИЖ-56 и ИЖ Планета — на четыре. Разница в диаметре между смежными группами 0,01 мм. У ИЖ Юпитер номер группы клеймится на верхней наружной «части выпускного патрубка цилиндра. На двигателях ИЖ-56, ИЖ Планета номер группы заносится на передней нижней части цилиндре (со стороны выпускных окон) или на фланце для крепления впускного патрубка. Размеры серийных и ремонтных цилиндров, а также разбивка их по группам приводятся а таблице 1.



Таблица 1

Цилиндр Диаметр цилиндра,
мм
  Обозначение
группы
Двигатели ИЖ-56, ИЖ Планета

1;

0;

00;

000;

Серийный цилиндр 72

+ 0,03

- 0,01

Расточка под 1-й
ремонтный поршень
72,5

+ 0,03

- 0,01

Расточка под 2-й
ремонтный поршень
73

+ 0,03

- 0,01

Двигатель ИЖ Юпитер

000;

00;

0;

1;

2;

4

Серийный цилиндр 61,72

+ 0,06

+ 0,03

Расточка под 1-й
ремонтный поршень
61,97

+ 0,06

+ 0,03

Расточка под 2-й
ремонтный поршень
62,22

+ 0,06

+ 0,03



При нормальной эксплуатации мотоцикла средний износ цилиндра на тысячу километров пробега для двигателя ИЖ Планета составляет 0,0045—0,0065 мм; для двигателя ИЖ Юпитер величина его нескользко меньше.

Инерционный воздухоочиститель типа «циклон» мотоцикла ИЖ-56 менее эффективен, чем контактно-масляный. Поэтому средняя величина износа цилиндра ИЖ-56 несколько больше, чем ИЖ-П. Допустимым считается износ 0,15—0,2 мм. При дальнейшем увеличении зазора появятся сильные стуки поршня о стенки цилиндра и упадет мощность двигателя.

Необходимость расточки цилиндра для установки первого ремонтного поршня возникает на мотоцикле ИЖ-56 после 17 тысяч километров, на мотоциклах ИЖ Планета и ИЖ Юпитер — после 20—25 тысяч. Пробег мотоциклов с боковым прицепом до расточки цилиндров меньше на 15—20 процентов. Объясняется это более высокими нагрузками и худшим охлаждением двигателя из-за меньшего напора встречного потока воздуха.

Ремонт цилиндра заключается в растачивании его внутреннего диаметра под поршень первого или второго ремонтных размеров. Причем диаметр цилиндра при растачивании до каждого следующего »ремонтного размера увеличивается на 0,25 мм у двигателя ИЖ Юпитер и на 0,5 мм у двигателей ИЖ-56 и ИЖ Планета (цифры даны с учетом хонингования — операции доводки поверхности). Чтобы добиться необходимой точности и чистоты зеркала цилиндра (не ниже 10-го класса), после расточки его надо хонинговать. Если нет специального оборудования для этой операции, можно достичь того же результата при помощи чугунного или деревянного шпалера на токарном станке. При доводке шпалером обычно пользуются мелким наждачным порошком. После обработки зеркало цилиндра и все каналы надо тщательно промыть. Цилиндр при хонинговании должен быть обработан до размера, при котором поршень в двигателях ИЖ-56 и ИЖ Планета проходит в цилиндре под небольшим усилием руки, а в двигателе ИЖ Юпитер — под собственным весом без резкого падения. Перед установкой нового или расточенного цилиндра его зеркало слегка смажьте автолом. Для хорошей приработки собранный двигатель необходимо обкатать.



НЕМНОГО О ГОЛОВКЕ

Очень важно периодически удалять нагар с внутренней полости головки. Большое количество его вызывает перегрев двигателя, а кроме того, может увеличить степень сжатия (вплоть до появления детонации) и ускоряет износ трущихся деталей.

Нагар обычно удаляют металлическим скребком или шабером, затем поверхность зачищают шкуркой. Если газы проникают под головку (обычно это сопровождается резким звуком выпуска и появлением масляных пятен на плоскости верхнего ребра цилиндра), надо ослабить и снова равномерно затянуть на холодном двигателе гайки крепления головки. Боли и таким способом не удастся избавиться от пропуска газов, то надо снять головку и проверить, нет ли забоин на плоскости, прилегающей к цилиндру. Если они есть — притереть головку на плите.



ПОРШЕНЬ И КОЛЬЦА

Мы уже говорили, что пары цилиндр— поршень подбирают строго по группам. Маркировку наносят на наружной поверхности головки поршня. Размеры серийных и ремонтных поршней, их разбивка по группам приведены в таблице 2. Контрольные диаметры показаны на рисунке.

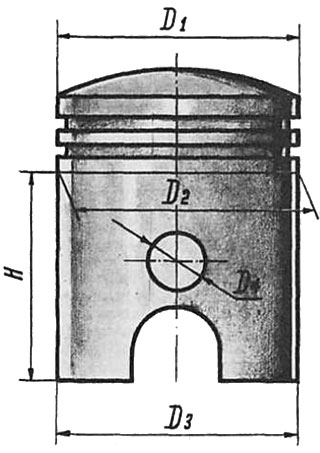

Контрольные диаметры поршня

Контрольные диаметры поршня (к таблице 2).





Таблица 2

  Размеры поршня, мм Обозначение группы по Д2 Цвет метки по Д4
  высота Д1 Д2 Д3 Д4
Двигатели ИЖ-56, ИЖ-П





Серийный поршень

55 71,74 —0.04 71,97 —0.04 72,06 —0.04

15

+ 0.06

— 0.09

1; 0; 00; 000 зеленый, белый, черный
1-йремонтный поршень 55 72,24 —0.04 72,47 —0.04 72,56 —0.04
2-йремонтный поршень 55 72,74 —0.04 72,97 —0,04 73,06 —0.04
Двигатель ИЖ Ю

Серийный поршень

55 61,52 —0.06 61,60 —0.06 61,71 —0.06

14

+0.01

-0.05

000; 00; 0; 1; 2; 3 зеленый, белый, черный
1-йремонтный поршень 55 61,77 —0.03 61,85 —0.03 61,96 —0.02
2-йремонтный поршень 55 62,02 —0.03 62,10 —0.03 62,21 —0.02





Иногда спрашивают, когда лучше проверять состояние поршня. Периодичность осмотра зависит от условий, в которых эксплуатируется мотоцикл, и в среднем составляет 5 тысяч километров пробега. На износ поршня влияют те же факторы, что и на донос цилиндра, — особенно температурный и скоростной режим работы двигателя.

Помните, что три одной и той же скорости движения мотоцикла скорость перемещения поршня в цилиндре, а следовательно, и износ поршня будут зависеть от передачи. Износ всегда больше при езде на низшей передаче.

При нормальной эксплуатации мотоцикла -средний износ поршня ИЖ Планета за тысячу километров пробега составляет 0,003—0,004 мм, а поршня ИЖ-Ю — 0,0025—0,0035 мм; износ поршня в двигателе мотоцикла ИЖ-56 несколько больше, чем на ИЖ-П. Это объясняется недостаточно хорошей очисткой воздуха очистителем типа «циклон».

Когда надо заменять поршни? Обычно с появлением сильных стуков на всех режимах работы и снижением мощности двигателя.

В среднем пробег мотоцикла-одиночки ИЖ-56 до установки первого ремонтного поршня составляет 13—16 тысяч километров, мотоциклов ИЖ-П и ИЖ-Ю — 20—25 тысяч.

Теперь о «прихвате». Из-за перегрева поршень «прихватывает» обычно в зоне бобышек. Если это случилось, зачистите мелким напильником место «прихвата» и промойте поршень. При работе двигателя посадка поршневого пальца в бобышках должна быть плавающей. Для этого между пальцем и поршнем полагается от 0,002 мм натяга до 0,008 мм зазора при температуре 15—20 градусов (так называемый гарантированный зазор).

В зависимости от размеров поршневые кольца и поршни делятся на три группы. Поршни маркируются цветной краской на торце бобышки — каждая труппа своим цветом.

Если нет поршней к ИЖ-Ю, на двигатель можно устанавливать поршни от мотоцикла К-175. Но имейте в виду, что их посадка в цилиндрах по сравнению с поршнем ИЖ-Ю будет несколько свободнее. Это не отразится на работе двигателя, но в отдельных случаях может появиться стук, подобный тому, что возникает при изношенном цилиндре. Устанавливаемый на ИЖ-Ю поршень К-175 должен иметь ту же группу, что и цилиндр. Поршень располагают в цилиндре так, чтобы стрелка, выбитая на его головке, была направлена назад по ходу мотоцикла — тогда кольца не будут западать в окна.

На поршнях двигателей ИЖ-56 и ИЖ-П устанавливается по три поршневых кольца, на поршнях двигателя ИЖ-Ю — по два.

Размеры нормальных и ремонтных поршневых колец показаны в таблице 3.



Таблица 3

Кольцо Наружный диаметр, мм Толщина, мм Высота, мм
Двигатели ИЖ-56, ИЖ-П

Нормальное

72,00 +0.03 2,9 ±0.08 2,5 —0.02
1-горемонтного размера 72,50 +0.03 2,9 ±0.08 2,5 —0.02
2-горемонтного размера 73,00 +0.03 2,9 ±0.08 2,5 —0.02
Двигатель ИЖ-Ю

Нормальное

61,75 +0.015 2,5 ±0.08 2,5 —0.01 — 0.022
1-горемонтного размера 62,00 +0.015 2,5 ±0.08 2,5 —0.01 — 0.022
2-горемонтного размера 62,25 +0.015 2,5 ±0.08 2,5 —0.01 — 0.022





При соблюдении правил эксплуатации пробег ИЖ-Ю и ИЖ-П без замены поршневых колец составляет 20—25 тысяч километров, а ИЖ-56 — 12—15 тысяч. Срок службы поршневых колец на мотоциклах с боковым прицепом меньше на 15—20 процентов. Проверять состояние колец рекомендуется при очередном осмотре поршня.

Отчего кольца «пригорают» и «закоксовываются»? Это явление — результат интенсивного образования нагара при использовании масла низкого качества, при большом содержании его в топливе или высоком температурном режиме двигателя. Кольцо теряет подвижность в канавке поршня, неплотно прилегает к зеркалу цилиндра, а как следствие — газы проникают из камеры сгорания в кривошипную камеру и снижается мощность двигателя. При большом нагарообразовании бывает трудно снять кольцо с поршня. В этом случае надо осторожно, чтобы не поломать, нажимая на кольцо в разных точках, добиться его подвижности и затем уже снять. Если это не поможет, сделайте лезвием безопасной бритвы зазор между поршнем и кольцом и потом снимите его.

Для нормальной работы двигателя необходимо, чтобы в замке кольца был определенный зазор. Увеличение его в стыке приводит к тому, что увеличивается пропуск газов из камеры сгорания и на поршне отлагается нагар. При нагаре меньший зазор может во время работы двигателя привести к заклиниванию кольца в цилиндре. Зазор нового кольца для ИЖ-56 и ИЖ-П должен быть в пределах 0,3—0,45 мм, для ИЖ-Ю — 0,2—0,35 мм. Эти зазоры одинаковы у всех колец, независимо от места их расположения на поршне. Если зазор меньше нормы, то концы колец припилите напильником.

С ростом пробега мотоцикла поршневые кольца изнашиваются и теряют упругость. Практически об упругости колец можно судить по изменению зазора в стыке. Менять кольца надо при зазоре более 3,00 мм на двигателях ИЖ-56 и ИЖ-П и 2,5 мм — на двигателе ИЖ-Ю. Увеличение зазора до этих величин соответствует потере упругости колец приблизительно на 50 процентов. Как правило, сильнее изнашивается верхнее поршневое кольцо. Для проверки надо вставить кольцо в цилиндр без перекоса на высоту 10—15 мм от верхнего торца и замерить зазор щупом.

Для нормальной работы двигателя очень важно, чтобы кольца плотно прилегали по всей поверхности к зеркалу цилиндра. Определяют это на глаз по просвету между цилиндром и вставленным в него кольцом. Для более точной оценки надо учесть, что положение стыка кольца в цилиндре должно соответствовать его положению на поршне в собранном двигателе. Если свыше 35 процентов поверхности кольца не прилегает к зеркалу цилиндра, кольцо надо заменить.

При установке новых колец проверьте, кроме того, подвижность их в канавках поршня. Нормальный зазор составляет 0,06—0,11 мм, а определить его можно щупом. Уменьшение зазора приводит к быстрому «закоксовыванию» колец, значительное увеличение — к разбиванию канавки в поршне. При работе двухтактного двигателя поршневое кольцо в основном прижимается к поршню своим нижним торцом, и для хорошего уплотнения торец должен иметь ровную поверхность. Поэтому, если потребуется уменьшить высоту кольца, чтобы обеспечить зазор не менее 0,06 мм, можно прошлифовать кольцо на наждачной бумаге, обязательно на ровной поверхности.

Ремонтные кольца двигателя ИЖ-Ю, выпускаемые как запасные части, имеют цветовой индекс на внутренней стороне вблизи замка. У колец 1-го ремонтного размера метка красного цвета, 2-го — желтого. Группа ремонтного кольца двигателей ИЖ-56 и ИЖ-П указывается на его упаковке.

На двигателе ИЖ-Ю можно использовать поршневые кольца с ковровских мотоциклов класса 175 см3. Только перед этим надо проверить их зазоры.



В. АБРАМЯН, В. ЗАБЕЛИН, инженеры

г. Ижевск





1966N10P14-15
