Проверка электронной системы зажигания

Определение и ремонт неисправностей бесконтактного зажигания



Уже несколько лет отечественные мопеды (мокики) и легкие мотоциклы ковровского и минского заводов оборудуются бесконтактной электронной системой зажигания (БЭСЗ), которая была подробно описана в октябрьском номере «За рулем» за 1978 год. Она обеспечивает более надежный по сравнению с обычной системой пуск двигателя, менее чувствительна к нагару на свече, практически не требует обслуживания.

Эти качества по достоинству оценены мотолюбителями. Однако специфичность БЭСЗ для многих из них становится камнем преткновения, как только возникает необходимость устранить какую-нибудь неисправность, сказывающуюся на работе двигателя. Как правило, в этих случаях мотолюбитель покупает и последовательно заменяет приборы системы, пока не обнаружит отказавший. Разумеете такой путь ведет к лишним затратам и неоправданному расходу запасных частей.

Между тем, обладая элементарными электротехническими навыками и зная порядок проверки узлов системы, можно в большинстве случаев самостоятельно определить и отремонтировать неисправный прибор. О том, как это сделать, рассказывает специалист ВНИИмотопрома А. СИНЯЕВ.
Прежде чем заняться системой зажигания, надо обязательно убедиться, что неполадки в работе двигателя вызваны именно ею. Поэтому сначала проверяют регулировку карбюратора, состояние воздушного фильтра, выпускной системы, правильность установки момента зажигания.

Неисправность системы зажигания в конечном счете проявляется в том, что на свече нет искры, или она очень слаба, или возникает в произвольный момент.

Поиски начинают со свечи. Вывертывают ее из цилиндра, надевают наконечник и прикладывают к двигателю («массе»). Включив зажигание, поворачивают коленчатый вал кик-стартером, как при пуске двигателя. Если искра возникает между электродами, можно предположить, что свеча исправна; когда электрический разряд идет через корпус свечи на «массу», свеча подлежит замене.

Оценивая качество искры на свече, надо иметь в виду, что мощность ее будет достаточна для поджигания смеси, если разряд образуется между «массой» и высоковольтным проводом (без наконечника), отнесенным от нее на 5—7 мм.

А вот когда искры вообще нет или она появляется только при зазоре 1— 2 мм между корпусом свечи и «массой», следует заменить высоковольтный провод вместе с наконечником. Если эта замена не восстановит нормальное искрообразование, приступают к проверке электрических параметров приборов зажигания, показанных на фото 1 и 2. Контролируемые величины указаны в таблице. Для измерений удобнее всего универсальный или автомобильный тестер. Один провод его соединяем с указанной в таблице клеммой, другой — с клеммой М («массой»).

Следующий этап — проверка зазора между ротором и статором датчика, который должен быть в пределах 0,3— 0,5 мм, и наличия электрического сигнала на нем. Для этого подсоединяем тестер, настроенный на предел измерения 2,5 В, к клемме Д генератора и «массе». Поворачиваем кик-стартером коленчатый вал, наблюдая за показанием прибора. Его стрелка должна кратковременно отклониться до величины 0,5—0,6 В. Если сигнала нет, проверяем надежность контакта между выводом и катушкой датчика (нарушение его довольно часто встречается на мин-
ских мотоциклах). Настроив тестер на предел измерения 10 В, таким же образом определяем наличие напряжения на клемме 3 генератора, которое должно составлять 1—2 В. При отсутствии его проверяем контакт между выводами и обмотками зажигания генератора и попутно смотрим, не замыкают ли они на «массу». В таких местах обычно видны черные следы обгорания. Если здесь все в порядке, проверяем следующие участки цепи, определяя сигнал непосредственно на клеммах Д и Г коммутатора КЭТ-1А или клеммах Д и 3 блока БКС. При исправной электропроводке величины напряжения должны быть такими же, как на генераторе. Здесь же надо удостовериться в надежности контакта коммутатора с «массой», отсутствие которого вызывает перебои в работе двигателя.

Наконец, проверяем катушку зажигания Б300Б, измеряя тестером сопротивления ее первичной и вторичной обмоток. Они должны быть равны 0,9— 1,2 Ом и 5,8—6,2 кОм соответственно.

Параметры выходного сигнала на клеммах К коммутаторов КЭТ-1А и БКС 251.3734 можно измерить только при помощи специального стенда, поэтому в случае, когда все предыдущие проверки показали исправность генератора, датчика и катушки, остается заменить коммутатор. Однако стоит иметь в виду, что дефекты в этом приборе встречаются крайне редко, если он, конечно, не был поврежден механически. Кстати, следует оберегать от ударов и другие приборы, особенно датчик.

Величины сопротивлений на разных обмотках генераторов

Проверяемая обмотка

Генератор 26.3701 (рис. 1) Генератор Г427 (рис. 2)
обозначение клемм *

сопротивление, Ом

обозначение клемм

сопротивление, Ом

датчика Д 39 Д 39
зажигания З 390 З 540
освещения О 0,34 О 0,7
указателей
поворота
- - У 1,6

* Маркировки клемм на генераторе нет

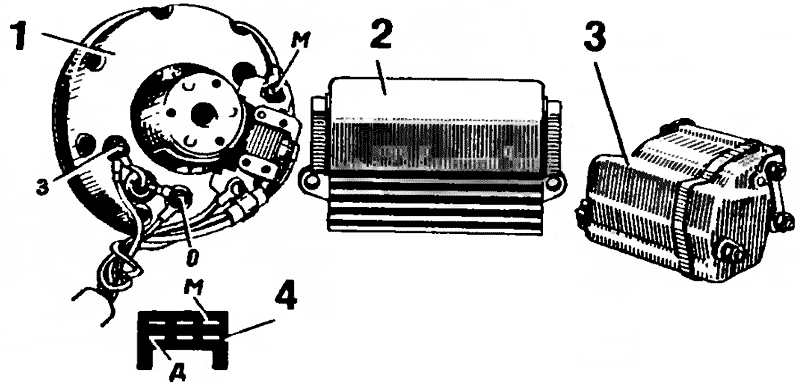

Приборы системы зажигания мопедов «Рига—22» и «Верховина — 8»

1.Приборы системы зажигания мопедов «Рига—22» и «Верховина — 8»: 1 — генератор 26.3701; 2 — блок коммутатор стабилизатор БКС 251.3734; 3 — катушка зажигания Б300Б; 4— штеккерная колодка проводов генератора (вид снизу); 3. О, Д — выводы натушен соответственно зажигания, освещения, датчика; М — «масса».

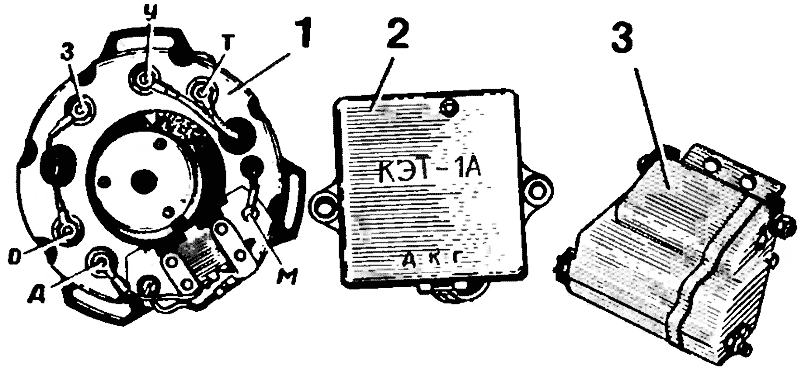

Приборы системы зажигания ковровских и минских мотоциклов

2.Приборы системы зажигания ковровских и минских мотоциклов: 1 — генератор Г427; 2 — коммутатор КЭТ-1А; 3 — катушка зажигания Б300Б; З, У, Т, Д, О — выводы катушек соответственно зажигания, указателей поворота, тормоза, датчика, освещения; М — «масса».
