На мотоциклах и мотороллерах

На улицах городов и дорогах страны сейчас нередко встретишь мотоциклы и мотороллеры с указателями поворотов. Эта забота мотолюбителей о безопасности движения вполне понятна: дорожные происшествия чаще всего происходят во время обгона, поворота и разворота, то есть в тех случаях, когда нужно подать сигнал о маневрировании.

Наши мотозаводы пока что не оборудуют машины указателями поворотов, поэтому водители мотоциклов и мотороллеров делают это сами.

Редакция получила много предложений по установке таких указателей. Одно из них, рекомендованное Научно-исследовательским институтом автомобильного электрооборудования и приборов, публикуется.

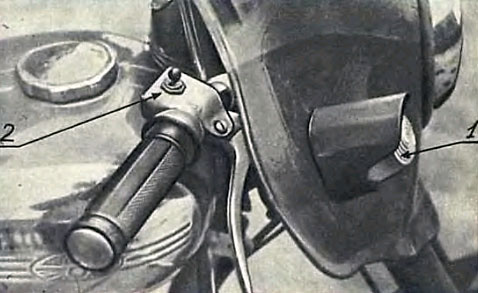

Рис. 1. Передний указатель поворота на ветровом стекле мотоцикла: 1 — фонарь правого указателя; 2 — переключатель.

Пунктиром показано подключение контрольных лампочек к различным типам реле.
Мотоцикл или мотороллер должен иметь два передних и два задних указателя. Передние сигналы размещают на руле или на ветровом стекле (рис. 1). Задние фонари на мотоциклах можно вмонтировать в откидные подножки для пассажира (рис. 2). На мотороллерах их лучше разместить по бокам корпуса. Но в любом случае световые сигналы желательно располагать на расстоянии не менее чем 400 мм от земли. Включатель указателей поворота надо установить на руле около ручки газа.

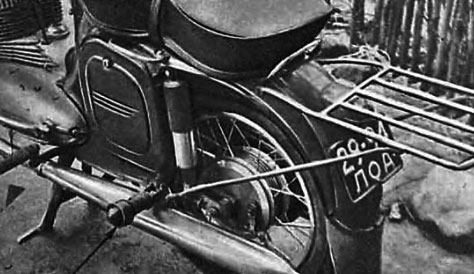

Рис. 2. Задний фонарь указателей поворота, смонтированный в откидной подножке для пассажира.

Следует помнить, что сигналы должны быть хорошо видны на большом расстоянии (до 100—150 м) и при прямом солнечном освещении. Для этого лампочки мощностью не менее 21 вт целесообразно снабдить отражателями, а фонари — козырьками. Стекла передних указателей могут быть белые или оранжевые, а задних — красные или оранжевые.

Указатели поворотов на коляске удобно совместить с ее габаритными фонарями, установив там двухнитевые лампочки.
В соответствии с существующими требованиями указатели должны быть мигающими. Для этого в схему вводят шестивольтовое тепловое реле типа РС-56, помещая его в фару.

Владельцам мотороллеров «Тула-200» следует применять двенадцативольтовое реле РС-55 или же РС-57 (рис. 3), которое, предварительно отрегулировав, можно использовать и на мотоциклах с шестивольтовым электрооборудованием.

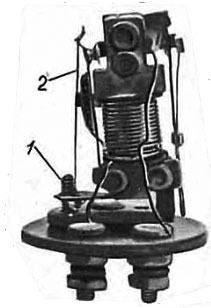

Рис. 3. Реле РС-57: 1 — винт; 2 — тепловой элемент.

Провод от замка зажигания подсоединяют к клемме Б на реле. Клемму СЛ соединяют с переключателем, а затем с лампочками. Осторожно вращая регулировочный винт, добиваются такого положения, при котором реле включает лампы с нужными интервалами. Завертывая этот винт, увеличивают натяжение теплового элемента, вывертывая — ослабляют.

Может оказаться, что при включении цепи лампочки загораются, но не мигают. В этом случае следует осторожно натянуть тепловой элемент, медленно ввертывая регулировочный винт до тех пор, пока они не начнут мигать примерно 50—120 раз в минуту.

Бывает и так, что лампочки не загораются вообще. Тогда нужно ослабить натяжение теплового элемента, для чего медленно вывертывают регулировочный винт до включения ламп.

Если передние указатели не видны с места водителя, целесообразно установить контрольную лампочку мощностью 1 вт. Ее укрепляют на задней части фары или на руле мотоцикла так, чтобы даже при наличии ветрового щитка, она была хорошо видна.

При использовании реле РС-56 к клемме параллельно подсоединяют провода от патрона контрольной лампочки (его необходимо предварительно изолировать от массы). В реле РС-57 для этой цели предусмотрена специальная клемма, имеющая обозначение КЛ. Один провод от контрольной лампочки подключают к этой клемме, другой — к массе (рис. 4).

Рис. 4. Схема включения ламп указателей поворота: 1 — замок зажигания; 2— реле; 3 — переключатель; 4 — лампы левых указателей; 5 — лампы правых указателей.

Приведенные здесь рекомендации проверены на практике.

Инженер В. ВОЛЖСКИЙ,
Ленинград
