Ява 634-8-00

Модернизация Явы



Ява 350 634 8 00



Прошло около трех лет с начала поставок в Советский Союз нового дорожного мотоцикла Ява-634. Сначала это была модификация Ява 634.01, затем — Ява 634.04, отличавшаяся от первой некоторыми деталями. Чехословацкие специалисты внимательно изучили опыт эксплуатации машин, а также замечания и пожелания советских мотоциклистов, высказанные, в частности, во время слетов друзей ЯВЫ в СССР, и внесли в конструкцию ряд изменений. Благодаря этому значительно повысились технические и потребительские качества машины. Кроме того, в интересах безопасности движения внедрены некоторые нововведения, продиктованные последними советскими стандартами. И вот с начала нынешнего года завод ЯВА приступил к выпуску модификации, получившей обозначение Jawa 634.8.00.

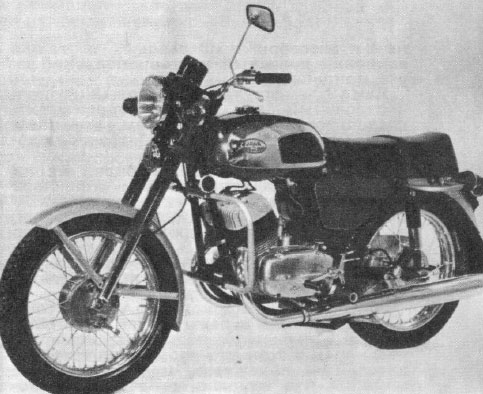

Ява Jawa 350 634 8 00



Чем же она отличается от предшественницы? Сразу обращает на себя внимание цвет — он красный, а не вишневый, как был прежде. На левой рукоятке руля появилось зеркало, позволяющее видеть обстановку сзади, не поворачивая головы. Спидометр — с большей, чем прежде, шкалой; центральный переключатель и контрольные лампочки смонтированы на отдельном щитке, закрепленном посредством резиновых втулок над рулем. Втулки предохраняют приборы от вибрации, а значит, способствуют их долговечности. Заметно лучше освещает дорогу фара с большим рассеивателем. Ее форма отвечает современным эстетическим представлениям.

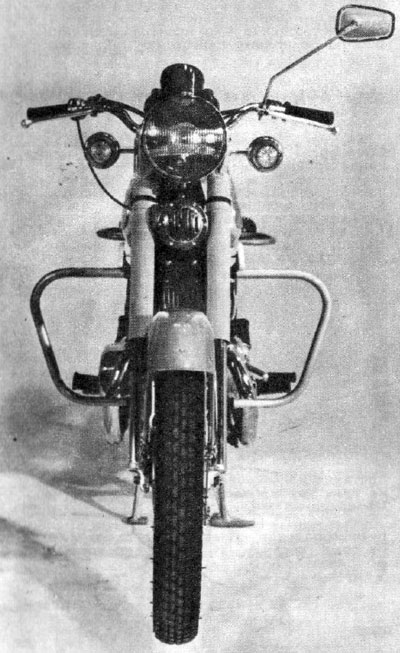

Многие мотоциклисты применяют дуги безопасности, защищающие в случае падения не только машину, но и водителя и пассажира. Ныне эту заботу взял на себя завод — он монтирует не только традиционные дуги перед двигателем, но и сзади, у седла.

Подумали конструкторы и о пассажире. Чтобы он чувствовал себя уверенней, на седле сделан поручень, за который можно держаться, не мешая водителю. Мягкий фартук, служащий продолжением щитка заднего колеса, предохраняет его от брызг со стороны спины. Еще одно важное новшество: подножки пассажира и водителя складываются под углом 45°. Нормальное положение водительских — горизонтальное, пассажирских — сложенное. В качестве пружины, возвращающей их в эти положения, использованы резиновые чехлы, надетые на подножки и сжимающиеся при переходе в нерабочее положение.

Переделки коснулись и осветитель-но-сигнального оборудования. Следующие за новой ЯВОЙ водители узнают о замедлении мотоцикла по загорающемуся стоп-сигналу, даже если мотоциклист воспользуется только передним тормозом. Для этого трос привода переднего тормоза соединен с включателем стоп-сигнала (таким же, как и на тормозе заднего колеса). На передних дугах и на заднем фонаре установлены круглые боковые световозвращатели (катафоты), которые делают мотоцикл хорошо различимым при освещении сбоку.

В дополнение к центральной подставке на нижнем левом брусе рамы новой модели под двигателем закреплена боковая подставка-упор, которой можно воспользоваться на стоянке, когда мотоцикл нагружен и его тяжело поднимать на центральную.

Водителям, вероятно, понравится II новая, катушечная рукоятка «газа», заменившая традиционную ползунковую. Она действует быстрее и четче.

Теперь рассмотрим изменения, не очень заметные на первый взгляд.

На крышках ступиц колес можно рассмотреть маленькие стрелки, связанные с нижним рычагом тормоза. Это так называемые индикаторы износа тормозных накладок. По мере утоньшения последних стрелка смещается, приближаясь к краю сектора, обозначенного на крышке. По расположению стрелки всегда можно судить о состоянии этих ответственных деталей.
Одной из самых важных особенностей мотоцикла ЯВА-634.8.00 является новый порядок включения передач. Если раньше первая включалась при движении педали вверх от нейтрального положения, а остальные вниз, то теперь, наоборот, первая передача — ходом педали вниз, а вторая, третья, четвертая — при ходе педали вверх. Так принято на подавляющем большинстве мотоциклов мира, в том числе советских. А вот другое изменение в коробке является возвращением к старому. Речь идет об автомате сцепления, применявшемся на прежних мотоциклах Ява. От него отказались у первых выпусков моделей «634», ориентируясь на опытных водителей, которые этим устройством почти не пользуются. Однако многочисленные просьбы мотолюбителей убедили конструкторов вернуться к нему.

Что касается собственно двигателя, то он не претерпел изменений. Однако мощность его повышена с 20—21 до 23 л. с. благодаря применению более совершенного воздухозаборника.

Отныне мотоциклы-«одиночки» будут отличаться от мотоциклов, предназначенных для эксплуатации с боковым прицепом (индекс такой модификации — «634.8.01»), прежде всего по цвету. «Колясочные» сохраняют традиционную «явскую» окраску. Конструктивно они отличаются от «одиночки» следующим. В передней вилке установлены более жесткие пружины; звездочка главной передачи (в коробке) имеет 15 зубьев, и соответственно изменено передаточное отношение привода спидометра (в картере двигателя). Поскольку на мотоцикле с коляской падают крайне редко и на нем не ездят по трудным грунтовым дорогам, здесь передние и задние защитные дуги отсутствуют, а подножки водителя не откидываются — это уменьшило вес машины.

Чтобы мотоцикл с коляской не катился, стоя на уклоне, тормоз переднего колеса может работать как стояночный. Для этого достаточно выжать его рычаг и зафиксировать пружинной кнопкой.

Чехословацкие мотоциклостроители уверены, что новая модель ЯВЫ понравится советским мотолюбителям, и желают им многих тысяч счастливых километров.

Л. ЧЕКАЛ, представитель чехословацкого внешнеторгового объединения «Мотоков» в СССР
