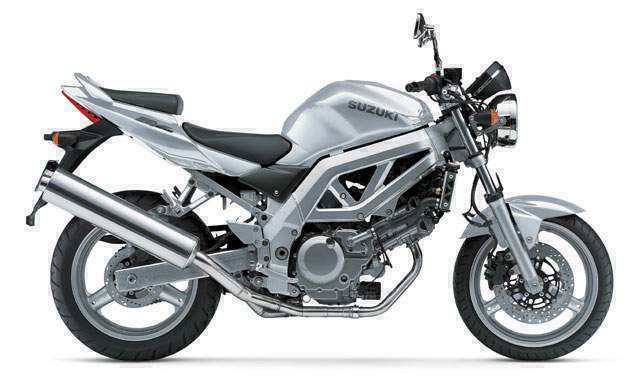

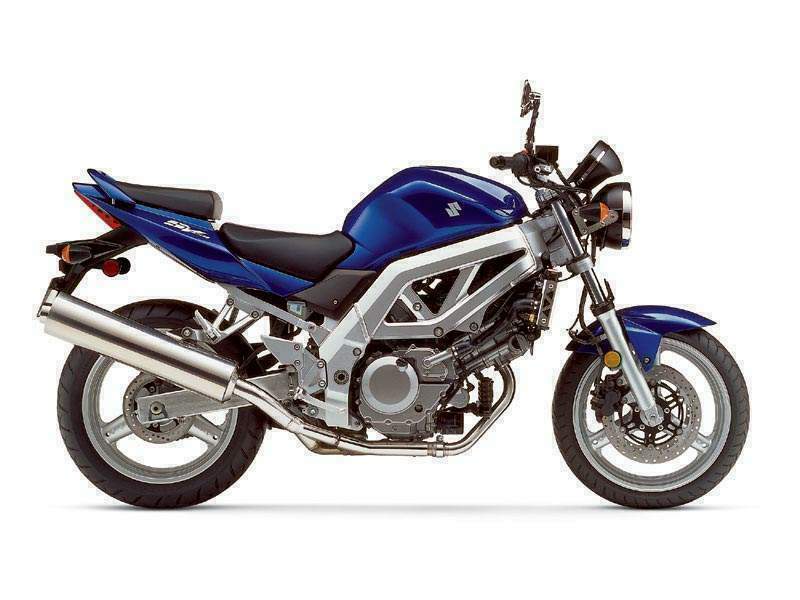

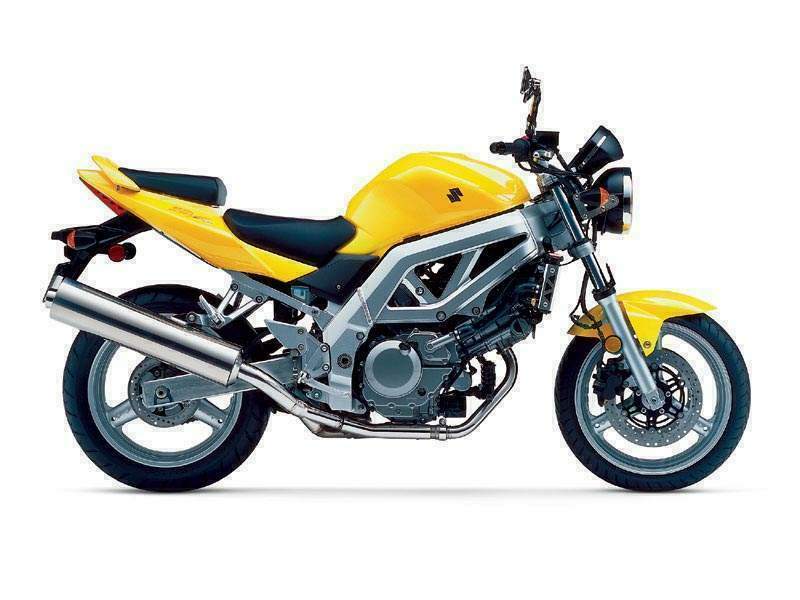

Мотоцикл Suzuki SV 650N 2003 обзор

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Ява Ойлмастер - Jawa Oilmaster

Jawa Oilmaster Эта золотистая ЯВА отличается от всех знакомых нам ее одномарочниц не только внешне. Главное здесь то, что не сразу бросается в глаза, — система раздельной смазки двигателя. Для некоторых читателей она уже не диковинка— для тех, кто знаком с ЯВОЙ «Калифорниан», хотя в нашу страну машина не поставлялась, и с «Планетой-спорт» (о них журнал рассказывал ранее). Мотоциклы CZ-350 модели «472.4» (слева) и ЯВА-350 «Ойлмастер» (с самодельным ветровым щитком) во время испытаний. Что же представляет собой система, названная конструкторами «Ойлмастер»? В баке — чистый бензин; кривошипно-шатунный механизм и детали цилиндро-поршневой группы смазываются маслом, впрыскиваемым в смесительную камеру карбюратора, а точнее — в зону максимального разрежения, под переднюю кромку дросселя, где оно смешивается с воздухом и бензином. Запас масла находится в специальном бачке емкостью около двух лит...

Энергоснабжение Явы

Что общего у Jawa 634 и CZ 472?

Тем, кто ездит на Яве и ЧЗ Многие читатели — владельцы чехословацких мотоциклов ЯВА и ЧЗ сталкиваются с определенными затруднениями, особенно при эксплуатации их в сельской местности. Причины — а собственной неопытности, недостатке специальной литературы, а главным образом в том что эти мотоциклы, предназначенные в основном для дорог с твердым покрытием, нередко эксплуатируются там, где приходится довольно много ездить по грунтовым. Мы подобрали вопросы, наиболее часто встречающиеся в редакционной почте, и попросили ответить на них инженера Э. КОНОПА.Какие детали новой и старой ЯВЫ взаимозаменяемы? Что общего у мотоциклов ЯВА-634 и ЧЗ-472?Полностью перечислить все взаимозаменяемые детали и узлы в статье невозможно. Остановимся на главных. В новом двигателе мотоцикла Ява 634 больше степень сжатия, достигнутая уменьшением высоты цилиндра. Остальные основные размеры — посадочные и межцентровые одинаковы, что дает возможность в старый двигатель установить новый колен...

Цветная схема электрооборудования CZ 350 472

Электрооборудование CZ 472 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35 + 35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4 — контрольная лампа указателя поворота (б В, 2 Вт); 5 — контрольная лампа дальнего света (6 В» 2 Вт); 6 — контрольная лампа включения нейтральной передачи (6 В, 2 Вт); 7 — лампа контроля работы генератора (6 В, 2 Вт); 8 — лампа освещения спидометра (в В, 2 Вт); 9 — центральный переключатель; 10 — реле-прерыватель указателя поворота; 11 — включатель указателя поворота; 12 — переключатель ближнего — дальнего света с кнопкой включения звукового сигнала; 13 — звуковой сигнал; 14 и 16 — свечи зажигания; 15 — катушки зажигания; 17 — включатель стоп-сигнала; 18 — включатель контрольной лампы нейтральной передачи; 19 — контакт прерывателя правого цилиндра; 20 — конденсаторы...
