Вятка В-150М. Цветная схема электрооборудования мотороллера
Для любых режимов
На мотороллерах «Вятка-электрон» система заряда аккумулятора очень проста, но, к сожалению, не обеспечивает нужного тока при некоторых режимах и условиях движения. Так. на загородном шоссе днем, когда лампы не горят и обороты двигателя постоянно высоки, батарея перезаряжается. В городе ночью, где кроме фары приходится включать указатели поворота, а двигатель больше работает на малых и средних оборотах, батарея нередко разряжается.
Чтобы устранить эти неприятности, предлагаю переделать систему заряда батареи, как приведено на схеме. Два мотороллера с такой системой эксплуатируются два года, и батарея работает нормально.

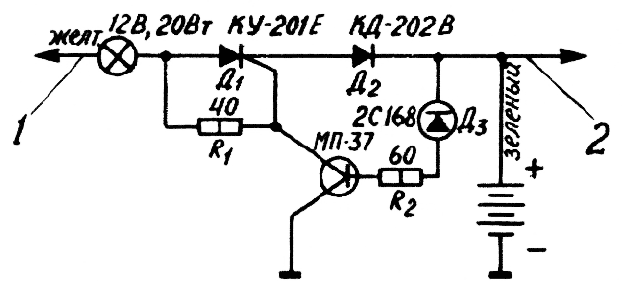

Схема системы заряда батареи: 1 — провод, подсоединяемый к обмотке освещения генератора; 2 — провод, идущий к потребителям.
В. СОДОЛЕВСКИЙ,
294000, г. Ужгород, ул. Фрунзе, 11
1978N02P36
