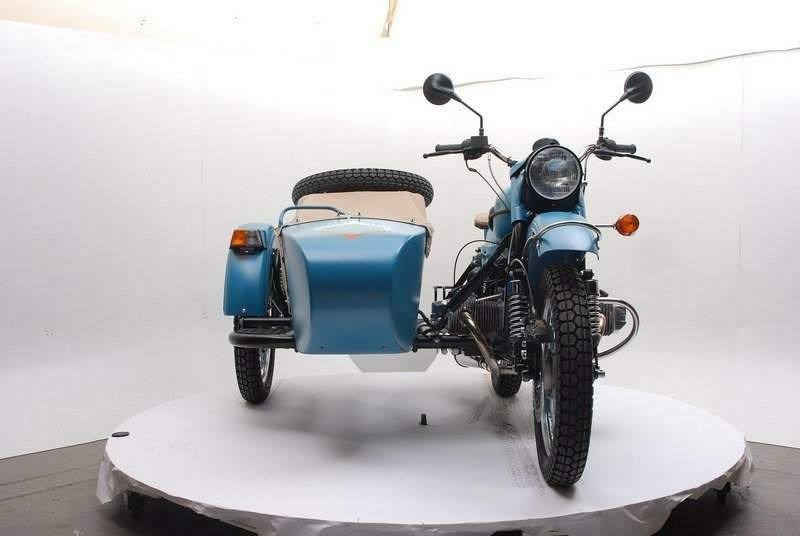

Мотоцикл ИМЗ УРАЛ Gaucho Rambler L.E. 2013 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Как укоротить кожух цепи на Ява 634 для предотвращения быстрого износа (перетирания)

   В мартовском номере журнала за 1975 год в материале о редакционном тесте мотоцикла Ява 634 отмечалось. что при изгибе защитные кожухи цепи из-за большей, чем нужно, длины быстро перетираются. Рис. 1. Так укорачивается чехол. Пунктирной линией показана удаляемая часть. Чтобы избежать этой неприятности, следует заранее укоротить чехлы, как показано на рис. 1. Для этого сначала намечаем на переднем конце чехла линию. отстоящую от края на 16—17 мм. и острым ножом разрезаем по ней чехол. Снимаем обе части с кожуха, обильно смазываем цепь графитовой смазкой и надеваем чехол так. чтобы его внутренняя канавка села на буртик кожуха. Сверху закрепляем чехол хомутом, сделанным согласно рис. 2. Рис. 2. Хомут. Если в чехлах из-за касания цепи уже образовались отверстия, то их можно заклеить резиной при помощи клея №88 или БФ-2. Л. ГЕРАСИМОВ 332440,Запорожская область, г. Бердянск,ул. Восстания. 14. кв. 28 1975N10P19

Установка генератора переменного тока Г421 на ИЖ-49 и ИЖ-350. Чертеж переходного фланца и измененная схема электрооборудования

Вместо постоянного переменный Мотоциклы ИЖ-49, как известно, давно сняты с производства. Но многие еще не хотят с ними расставаться, потому что эти надежные неприхотливые машины хорошо приспособлены к тяжелым условиям эксплуатации. Серьезные трудности создает, пожалуй, лишь система электрооборудования постоянного тока, включающая несколько сложных приборов. требующих особого ухода.Я упростил эту систему, переведя ее на переменный ток по образцу мотоцикла «Восход», то есть использовал его электрическую схему, генератор Г-421 и катушку Б-300.Единственная сложность переделки заключается в установке генератора. Для него надо выточить показанный на рисунке фланец-переходник из любой стали. который винтами М6—15 через отверстия диаметром 6,5 мм крепим на правой половине картера вместо прежнего генератора. На правую полуось коленчатого вала ставим ротор генератора и приворачиваем его укороченным на 15 мм старым болтом. Затем устанавливаем поршень так. чтобы он на 4 мм н...

ИЖ Юпитер 5-01 К (ИЖ-6.114-01 )

Самый молодой Юпитер   В среднем через каждые два - два с половиной года мотоциклетное производство ПО «Ижмаш» выпускает или новую модель или одну из модификаций «планет» и «юпитеров».   Общий вид мотоцикла ИЖ Юпитер-5-01. Обтекатель, новые бак, сиденье, инструментальные ящики изменили внешний вид мотоцикла, осовременили его форму.  Когда мы в мае побывали в Ижевске и прошли вдоль нитки самого крупного в стране мотоциклетного конвейера, с которого сходит уже до 400 тысяч машин в год, то сразу отметили для себя: основное место в производственной программе завода занимают новые модели «ИЖ Планета-5» и «ИЖ Юпитер-5-01». Правда, между ними можно было увидеть небольшие вкрапления «Планеты-4» с двумя глушителями и старой экипажной частью. Но, как выяснилось, предназначались они для продажи в некоторых странах Азии и Латинской Америки, где хорошо зарекомендовали себя и где на них сохраняется спрос. Нам же ...

Мотоцикл ИЖ Юпитер 4 с коляской

  В первом материале о редакционных испытаниях мотоцикла «ИЖ-Юпитер—4» с коляской («За рулем», 1981, №11) было рассказано о том, что отличает эту модель от предыдущих, и о начале обкатки. Теперь мотоцикл прошел около 7000 километров, и появилась возможность оценить его ходовые качества, конструкцию некоторых узлов. Когда на счетчике спидометра было чуть больше 6000 километров и двигатель работал прекрасно, нас стал беспокоить шум, источник которого находился где-то под левой крышкой картера. Шум не звонкий, но достаточно сильный неприятный (заметим, что, к сожалению, этот звук хорошо знаком многим поклонникам «Юпитера»). Возникло предположение, что неисправность надо искать в моторной цепной передаче. Когда на СТО в Загорске была снята крышка картера, диагноз подтвердился: цепь моторной передачи оказалась сильно вытянутой. Волей-неволей пришлось ее заменить новой. Этот факт, естественно, не может не огорчать, так как пробег мотоцикла, ска...
