Игольчатый подшипник и демонтаж поршня на Ява 634 и ЧЗ 472

Внимание: игольчатый подшипник



Многие чехословацкие мотоциклы Jawa-350 и CZ-350, поступившие к нам в последние годы, прошли к настоящему времени 30—50 тысяч километров. После такого пробега, естественно, нередко возникает необходимость в замене изношенных деталей цилиндро-поршневой группы и кривошипно-шатунного механизма. Эта работа, как показывает редакционная почта, вызывает затруднения у некоторых владельцев машин, поскольку новый двигатель конструктивно несколько отличается от предшественников, достаточно хорошо изученных мотолюбителями. В помощь им публикуем статью, рассказывающую об особенностях его конструкции и, в частности, о демонтаже поршня.


Двигатель, применяемый на всех моделях мотоциклов ЯВА-350 типа «634» и ЧЗ-350 типа «472», в отличие от выпускавшихся ранее, имеет игольчатый подшипник в верхней головке шатуна, где прежде стояла бронзовая втулка. Он представляет собой стальное кольцо (рис. 1) внутренним диаметром 20 мм, запрессованное в головку шатуна, и набор из 28 роликов (игл) диаметром 2 мм и длиной 13,8 мм. Они заполняют пространство между кольцом и поршневым пальцем, диаметр которого увеличен с 15 до 16 мм. Сепаратора подшипник не имеет, а боковое перемещение роликов ограничено двумя стальными шайбами.

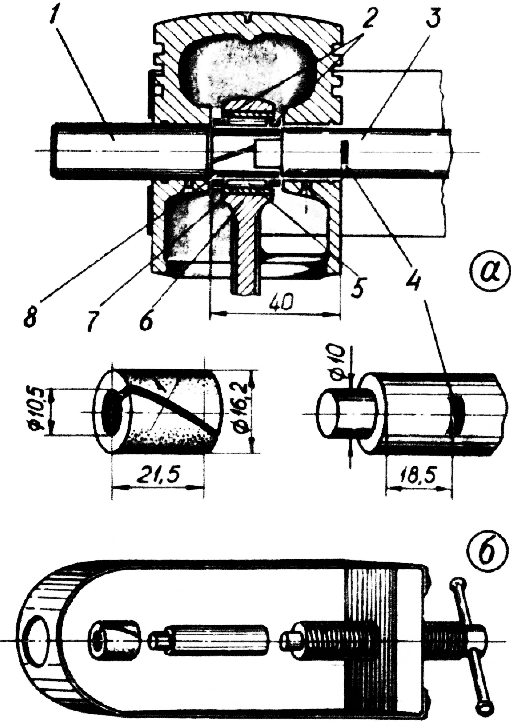

Рис. 1. Выпрессовка поршневого пальца (а) и общий вид комплекта приспособлений (б)

Рис. 1. Выпрессовка поршневого пальца (а) и общий вид комплекта приспособлений (б): 1 — поршневой палец; 2 — ограничительные шайбы; 3 — направляющая; 4 — риска; 5 — иглы; 6 — головка шатуна; 7 — кольцо подшипника; 8 — вспомогательная втулка.



Взаимозаменяемы ли новый и старый коленчатые валы? Да, если каждый вал использовать со своими поршнями и поршневыми кольцами, потому что посадочные размеры валов одинаковы.

Поршни двигателей мотоцикла Ява-634 отличаются от прежних не только диаметром отверстий под поршневой палец, но и ярко выраженным «силовым» оформлением: они более массивны, расстояние между бобышками уменьшено до 22 мм, расстояние между поршневыми кольцами стало больше. Однако существенных отличий газодинамического характера (куда в первую очередь следовало бы отнести изменения в размерах и форме перепускных окон и юбки), влияющих на мощность двигателя, нет.

Посадочные и присоединительные размеры старых и новых цилиндров одинаковы, размеры окон и каналов практически совпадают. Отметим значительно большую площадь оребрения у новых цилиндров, что необходимо для улучшения охлаждения. Изменена также конструкция крепления выпускных патрубков к цилиндрам.

Если новые цилиндры установить на ЯВУ модели «360/00», то степень сжатия окажется выше — не 8, а 9,2, так как новые цилиндры по высоте примерно на 1,5 мм меньше старых. С появлением Ява 634 многие водители заметили, что здесь кромка днища поршня, когда он находится в верхней мертвой точке, доходит до кромки цилиндра, чего не было на прежних ЯВАХ.

Опытным мотолюбителям все это уже известно: из старых и новых деталей они собирают те или иные комбинации в поисках большей долговечности, мощности и т. п. Новичков же часто волнуют более прозаические вопросы. Один из них — замена поршня.

«Как быть, если знаешь, что «иголок» много, а потерять при разборке и сборке ни одной нельзя?! Разобрать — еще полбеды: можно подстелить под поршень тряпочку и не дать «иголкам» упасть внутрь двигателя. А вот собрать..!»
Мотолюбители применяют различные хитрые способы, вплоть до фиксации роликов густой смазкой и даже клеем (авось, потом разработаются!). Но лучше все-таки сделать приспособление или переделать применяемое для модели «360/00» — оно исключает перспективу высыпать ролики в двигатель и сохраняет нервы. Такое приспособление приведено, например, в книге А. К. Михеева и Б. В. Синельникова «Ремонт мотоциклов ЯВА» («Машиностроение», Москва, 1971, стр. 59). Чтобы использовать его на новых двигателях, нужно изготовить дополнитель-

но две разрезные втулки из текстолита, эбонита, винипласта и т. п. (по одной для каждого шатуна) следующих размеров: длина — 21,5 мм, наружный диаметр — 16,2 мм, внутренний — 10,5 мм, причем обе втулки должны совершенно свободно надеваться на стержень направляющей (см. рис. 1). Далее, установив втулку на направляющую, сделать на стержне какую-нибудь метку (риску) на расстоянии 40 мм от наружного торца втулки. В остальном действия с приспособлением те же, что на прежних моделях. Напомним их порядок.

Закрываем чистой салфеткой открытую полость картера, чтобы в него ничего не попало. Снимаем стопорные кольца в бобышках поршня. Устанавливаем приспособление на поршень, надеваем на его винт направляющую и вспомогательную втулки и, вращая винт, выдавливаем палец из поршня.

Когда палец будет выдвинут из него примерно на 32 мм (отметка на стержне направляющей совместится с цилиндрической поверхностью поршня), втулка полностью вытеснит палец из игольчатого подшипника и займет его место, не давая роликам рассыпаться.

Теперь осторожно вывертываем винт и столь же осторожно извлекаем из отверстия в бобышке поршня направляющую, оставив в подшипнике втулку. Снимаем приспособление и поршень. Упругая разрезная втулка, расправившись, не даст ограничительным шайбам упасть, но все-таки следите за ними.

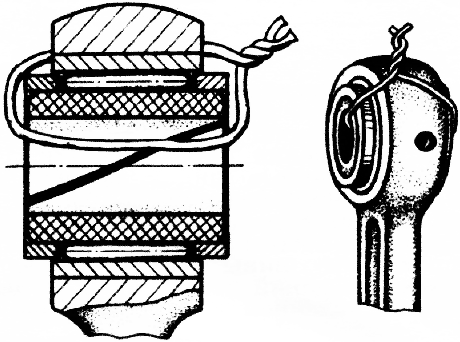

Сквозь отверстия в шайбах и втулке пропустите мягкую проволоку и свяжите ее (рис. 2): теперь при любых операциях с коленчатым валом иглы и шайбы не потеряются.



Рис. 2. Так фиксируют собранный подшипник.

Рис. 2. Так фиксируют собранный подшипник.



При установке поршня порядок действий таков. Вначале палец запрессовывают на глубину отверстия в бобышке, то есть на 18 мм. Поршень с пальцем устанавливают в приспособление так, чтобы винт-выталкиватель слегка уперся в палец. Проволоку, связывающую втулку и шайбы, осторожно удаляют, поршень с приспособлением надевают на шатун. Чтобы палец при запрессовке сразу попал на свое место, его соосность с втулкой можно обеспечить при помощи вспомогательного стержня диаметром 10 мм, вставленного в поршень с другой стороны. Ввертывая винт приспособления, запрессовывают палец и постепенно вытесняют им вспомогательную втулку из игольчатого подшипника.

Остальные операции, связанные с поршнем и коленчатым валом, выполняют, как описано в упомянутой книге для модели «360/00».

Э. КОНОП,
инженер



1978N02P35
