Кросс 1 - ирбитский кроссовый Урал

Ирбитский кроссовый


Кросс 1 ИМЗ

Кросс на тяжелых мотоциклах с коляской (класс 750 см3) и последние годы приобретает все большую популярность. С 1971 года Международная мотоциклетная федерация разыгрывает н этом классе машин «Кубок ФИМ». А с 1974 года намерена возвести эти соревнования в ранг чемпионата мира.

Пробуя свои силы, ирбитские гонщики выступали в некоторых этапах «Кубка» на мотоциклах «Кросс-750». Несмотря на сравнительно большой вес этих машин и мощность в пределах всего 42 — 44 л. с. спортсменам удалось занять 1-е и 3-е места в Бельгии, 5-е и 6-е — в Голландии и 7-е и 9-е — в Швеции.

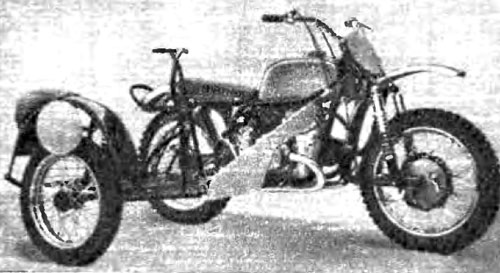

К нынешнему сезону Ирбитский завод создал новый мотоцикл с коляской — Кросс-1. Проектируя его, конструкторы основное внимание уделили повышению мощности, снижению веса и улучшению работоспособности всех узлов и механизмов на тяжелых кроссовых трассах.

Благодаря изменению фаз газораспределения, впускного и выпускного трактов, новым бумажному фильтру и карбюратору с диффузором диаметром 28—30 мм удалось довести мощность двигателя до 55 — 60 л. с. Чтобы полностью передать возросший крутящий момент на коробку передач, в муфте сцепления применили диафрагменную пружину.

Для снижения резких ударных нагрузок в трансмиссии, неизбежных в кроссе. на первичном валу коробки установлен кулачковый демпфер, а на ведущем валу главной передачи — трехлопастная резиновая муфта. Надежность главной передачи повышена усилением ее шестерен и размещением карданного вала в герметичном пере задней вилки.

Наиболее подходящая для такого типа машин длиннорычажная передняя вилка снабжена гидравлическим демпфером, поглощающим резкие рывки руля на неровной дороге. Вместе с эффективными пружинно-гадравлическими амортизаторами подвесок колес она обеспечивает хорошую управляемость и плавность хода мотоцикла.

В последнее время выработался новый. более совершенный, чем прежде, стиль езды на кроссовых мотоциклах с коляской. Если раньше на поворотах водитель лишь отклонялся в сторону, то теперь он почти сползает с седла и опускается возможно ниже к земле. Гораздо больше приходится работать и колясочнику. Он иногда откидывается в сторону почти как в шос.сейно-колщевых гонках Все это позволяет проходить повороты с большей, чем прежде, скоростью.

Чтобы лучше приспособить мотоцикл к новому стилю езды, пришлось создать принципиально новую коляску. Все ее трубы — из легированной стали (30ХГС). Обод колеса — 16 дюймов. Поручни для колясочника имеют новую форму. Они крепятся хомутами и могут быть перемещены по желанию гонщика. На щитке колеса — небольшое седло. которым пользуются на поворотах. Новая коляска на 15 кг легче предыдущей.

Всесторонние испытания Кросса-1 позволяют надеяться, что этот мотоцикл поможет нашим спортсменам с успехом бороться за победу в соревнованиях на самом высоком уровне.



Характеристика мотоцикла Кросс-1

Пять случайных мотоциклов:

Пять случайных статей о мотоциклах:

Ява 638-1-04

Что новенького в Яве ?   Летом прошлого года редакция получила от ВТО «Мотоков» для испытаний последнюю модификацию ЯВА-350 638-1-04. Красивый мотоцикл, ничего не скажешь! При беглом осмотре мотоцикл показался чуть выше привычной для нас базовой модели. Стали разбираться. Действительно, задние амортизаторы установлены с большим наклоном в результате смещения вперед точек крепления на раме. Сочетание прогрессивно навитых пружин и наклона амортизаторов обеспечило хорошую плавность хода. Уже нет нужды привставать на подножках, когда заднее колесо влетает в небольшую яму или выбоину на дороге. На переднем колесе нашей ЯВЫ шина с характерным шоссейным протектором (ею комплектуют отдельные партии мотоциклов). С такой шиной мотоцикл уверенно чувствует себя при торможении, в повороте. Через какое-то время у водителя возникает ощущение, что он сможет проехать знакомый ему поворот с большим углом наклона и, понятно, на большей скорости. Это до тех пор, пока дорога сухая. Стоит ...

Читать далее >>

Яве 60 лет !

Яве шестьдесят!   Много это или мало для мотоциклетной марки? Если сравнивать с первым чешским мотоциклом «Лаурин и Клемент», который появился на тридцать лет раньше, у ЯВЫ не столь уж солидный возраст. Но в данном случае следует принимать во внимание не дату рождения. Из более чем 2500 различных марок мотоциклов, производившихся когда-либо в мире и занесенных в «Иллюстрированную энциклопедию мотоциклов» (есть такая на Западе), едва наберется десяток таких, как ЯВА, — со столь богатой историей.Началась она в 1929 году, когда владелец оружейного завода Франтишек Янечек представил в Пражском автосалоне свой первый мотоцикл, построенный по лицензии немецкой фирмы «Вандерер» (из начальных слогов этих фамилий, как известно, родилось название ЯВА). То была довольно дорогая и тяжелая машина массой 175 кг, оснащенная одноцилиндровым четырехтактным двигателем рабочим объемом 498,7 см3 и мощностью 18 л. с./13 кВт, не имевшая коммерческого успеха. Э...

Читать далее >>

Ява 891.5. Мотоцикл для гонок по льду

Jawa для гонок по льду За всю историю первенств мира в мотоциклетных гонках по льду те, кто становились чемпионами, выступали на мотоциклах ЯВА. Это лучшая рекомендация завода в Дивишове, выпускающего трековые гоночные мотоциклы. Что же представляет собой специальная модель ЯВЫ для гонок по льду? Разрабатывая ее конструкцию, чехословацкие специалисты опирались на богатый опыт советских спортсменов. За основу была взята рама, созданная в свое время В. Карнеевым. С годами она, естественно, совершенствовалась, изменялась также конструкция передней вилки, некоторых второстепенных деталей. Сегодня после пяти модернизаций модель Jawa-891.5 (она выпускается с 1978 года) продолжает оставаться машиной чемпионов, и значительное количество этих мотоциклов поступает в СССР. Ежегодно советские спортивные клубы, располагающие сильнейшими в мире спортсменами в гонках по льду, получают более ста этих машин.Помимо рамы, передней вилки, масляного бака измененной конструкции ЯВА-891.5 отличается от ...

Читать далее >>

Ремонт передней вилки и коробки передач мотоциклов ИЖ

Случается, что при наезде на препятствие вилка не выдерживает удара и перья ее гнутся. Если деформация невелика, она работает еще какое-то время, но при этом интенсивно изнашиваются втулки и сальники и время ремонта приближается не по дням, а по часам. Если же удар был достаточно силен, вилка перестает работать сразу, поскольку искривленные трубы не перемещаются одна относительно другой. Выправить их обычно не удается, и помочь тут может только замена. Но это, как говорится, аварийная ситуация. При обычной же эксплуатации вилка служит долго. А такие неисправности, как пробои (стук при сжатии до упора) или стук при обратном ходе, объясняются обычно недостатком жидкости или ее малой вязкостью и легко устраняются. Однако со временем втулки изнашиваются, резина сальников стареет, теряет упругость — и' тогда от ремонта не отвертишься. Сложность и объем его зависят от того, вовремя ли вы заметили первые неприятные симптомы: утечку жидкости, люфт и стук скользящей трубы. Два последни...

Читать далее >>

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле.  Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер.  1979N03P31

Читать далее >>
Тип двигателя четырехтактный, двухцилиндровый верхнеклапанный
Рабочий объем, см3 746
Мощность, л. с. 55 — 60
Степень сжатия 8,8
Ход подвески колес, мм:
переднего 170
заднего 105
коляски 120

Размер шин колес, дюймы:


переднего 3,5 — 19
заднего 3,75 — 19
коляски 3.25 — 16
Система зажигания магнето с ручной регулировкой, опережения зажигания
