Новинка. Минск ММВЗ-3.111

Обзор новинки

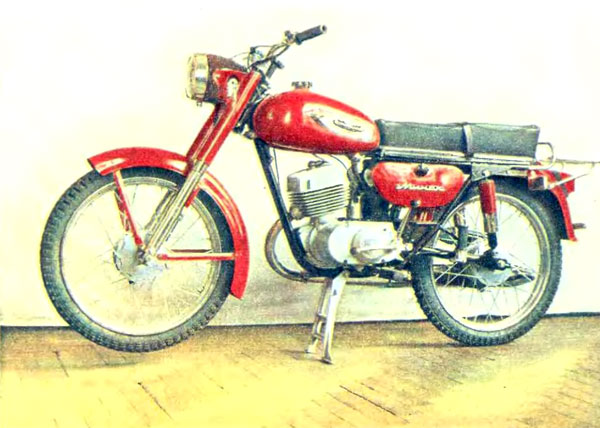

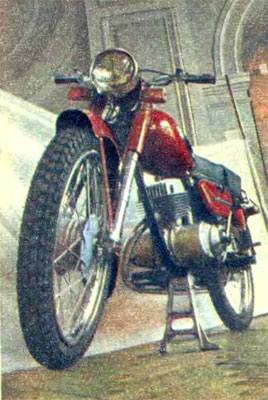

Минск ММВЗ-3.111

В канун Октябрьского праздника коллектив Минского мотоциклетного и велосипедного завода изготовил первую промышленную партию новых дорожных мотоциклов «Минск», получивших обозначение ММВЗ-3.111*, а с первого дня нынешнего года (1974) приступил к их серийному выпуску. ( * Это обозначение. соответствующее принятой ныне классификации, расшифровывается так: ММВЗ — Минский мотоциклетный и велосипедный завод, цифра 3 — класс мотоцикла (125 см3), первая единица — дорожный тип. 11 — порядковый номер модели, выпущенной заводом. )

Минск 111

При разработке новой модели перед конструкторами стояла задача создать мотоцикл современного облика, более надежный и долговечный по сравнению с предшественником — М-106. Думаю, что мотолюбители оценят внешние формы. Скажем только, что выбраны они в результате большой работы, которая была проведена конструкторами "завода совместно со специалистами ВНИИМотопрома, после тщательного изучения современных отечественных и лучших зарубежных образцов. Чтобы мотоцикл выглядел нарядным, художники предложили комбинированную окраску в два цвета — черный и вишневый.

Несмотря на значительные отличия «Минска» от М-106, удалось обеспечить широкую взаимозаменяемость их узлов и деталей, достигающую в процентном выражении величины 83,7. Например, двигатель, переднюю вилку, амортизаторы задней подвески, колеса, седло и некоторые другие узлы можно использовать на наших прежних моделях без всякой переделки. Это удобно для мотоциклистов — легче приобретать запчасти и выгодно для государства — меньше затраты на освоение производства.

А что нового в «Минске»?

Двигатель получил другой цилиндр и крышки картера. Они изменили в лучшую сторону не только его вид, но и придали более современные линии всему мотоциклу. Чтобы обеспечить "легкий доступ к карбюратору и воздушному фильтру, их оставили открытыми, отказавшись от кожухов.

Изменена форма рамы и увеличена толщина стенок наиболее нагруженных ее труб.

Если говорить о подвеске, то надо отметить, что устранена возможность течи жидкости из амортизаторов передней вилки. Это достигнуто применением не торцевого, как на М-106, а радиального уплотнения верхней гайки. Для более надежной герметизации резьбовых соединений корпусов сальников на вилке передней подвески и в амортизаторе задней подвески изменены размеры резиновых колец.

В колесах мотоцикла стальные штампованные ступицы уступили место литым из алюминиевого сплава. Вместе со спицами измененной конструкции они сообщили колесу более высокую жесткость и прочность.

Седло стало удобнее и красивее.

Обивка его имеет тиснения, а заклепки закрыты хромированными накладками.

Инструментальные ящики, расположившиеся по бокам седла, будут полезны водителям, поскольку в них помимо инструмента можно хранить кое-какие запасные части. Форма ящиков, гармонирующая с новым баком и картером двигателя, вместе с ними придает мотоциклу «спортивный» вид.

Система электрооборудования пополнилась очень важным в нынешнее время устройством — указателями поворота. В него входят четыре фонаря (два впереди — у фары, два сзади — под седлом), реле-прерыватель и переключатель. Новая фара с лучшими световыми характеристиками обеспечивает хорошее освещение дороги. В нее встроен спидометр с освещаемой шкалой. В систему введен дроссель, который предотвращает перегорание ламп заднего фонаря и спидометра. В дальнейшем предполагается устанавливать более совершенный задний фонарь.

Гарантийный срок службы нового мотоцикла составляет 10 000 километров пробега, а до капитального ремонта он проходит не менее 20 000 километров. Как и предыдущие наши модели, «Минск» пригоден для эксплуатации на плохих дорогах и в условиях бездорожья.



Техническая характеристика мотоцикла ММВЗ-3.111 Минск

(в скобках приведены отличающиеся параметры прежней модели М-106)

Пять случайных мотоциклов:

Пять случайных статей о мотоциклах:

Проблемы Явы - 638 (характерные "болячки")

Что болит у Явы 638 - наиболее часто встречающиеся проблемы у владельцев Jawa 638: Для того чтобы оценить новую модель ЯВЫ ( Jawa 638 ), надо вспомнить недостатки предыдущей: слабое шестивольтовое электрооборудование, хронический недозаряд аккумулятора, малоемкие инструментальные ящики и вечнотекущие сальники передней вилки. Все эти «узкие» места успешно «расшиты» в новой модели с индексом 638. Мотоцикл имеет рациональный и законченный внешний вид. Новое седло, которое на 50 мм шире и на 70 мм длиннее, гораздо удобнее прежнего. К сожалению, немного добрых слов можно сказать о двигателе, в котором, хотя и собраны удачные конструкторские находки, имеются серьезные недостатки. Вообще же на сегодняшний день среди мотоциклистов принято считать лучшим двигатель ЧЗ-350 ( CZ-350) модели «472-6», который сочетает в себе надежность Jawa 634 и 12V- генератор. Двигатель Явы 638 хорошо скомпонован. Его легкие алюминиевые цилиндры с развитым оребрением неплохо охл...

Читать далее >>

Цветная схема электрооборудования CZ 350 472

Электрооборудование CZ 472 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35 + 35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4 — контрольная лампа указателя поворота (б В, 2 Вт); 5 — контрольная лампа дальнего света (6 В» 2 Вт); 6 — контрольная лампа включения нейтральной передачи (6 В, 2 Вт); 7 — лампа контроля работы генератора (6 В, 2 Вт); 8 — лампа освещения спидометра (в В, 2 Вт); 9 — центральный переключатель; 10 — реле-прерыватель указателя поворота; 11 — включатель указателя поворота; 12 — переключатель ближнего — дальнего света с кнопкой включения звукового сигнала; 13 — звуковой сигнал; 14 и 16 — свечи зажигания; 15 — катушки зажигания; 17 — включатель стоп-сигнала; 18 — включатель контрольной лампы нейтральной передачи; 19 — контакт прерывателя правого цилиндра; 20 — конденсаторы...

Читать далее >>

Рывки при включении сцепления

«На мотоцикле ИЖ при трогании с места стали ощущаться рывки в трансмиссии. В чем может быть причина?» — спрашивает Л. Кольцовский из г. Шахты.Подобное явление на ИЖе, как и на других мотоциклах с многодисковым сцеплением, указывает на неисправность этого узла.Обычно рывки при включении сцепления (то есть при трогании с места) возникают из-за того, что его диски соприкасаются не одновременно и не всей площадью. Чаще всего причина в короблении дисков или образовании вмятин в пазах барабанов. Чтобы устранить неисправность, надо разобрать сцепление и заменить поврежденные детали. Если вмятины в пазах неглубоки, можно выровнять их поверхности при помощи напильника, причем так, чтобы зубцы дисков касались всех пазов одновременно. Следует иметь в виду, что в чрезмерно широких пазах зубцы дисков будут стучать об их края при включении и выключении сцепления во время движения мотоцикла. Это приведет к интенсивному износу пазов барабана.В некоторых случаях сцепление включается н...

Читать далее >>

ИЖ Юпитер-3 регулировка для достижения полной мощности

Выполните регулировку  «Мотоцикл «ИЖ — Юпитер-3» прошел уже более 5000 км, но полной мощности, как я могу судить по Другим таким же машинам, не выдает. Какие могут быть причины?» — спрашивает К. Усольцев из Магнитогорска.Если обкатка мотоцикла была проведена правильно, то есть в соответствии с инструкцией, и заметных дефектов двигатель не имеет, вероятно, удастся повысить его мощность, выполнив следующие работы.Выверните свечу и осмотрите. Если на ней много нагара, значит, в цилиндр поступает слишком богатая смесь, и нагар отложился также в камере сгорания и в выпускных каналах. Снимите цилиндр и удалите нагар с его головки, днища поршня и выпускных каналов. По отпечаткам на прокладке цилиндра проверьте, полностью ли совпадают контуры перепускных каналов картера и цилиндра и не перекрывает ли их прокладка. При необходимости подгоните каналы и прокладку.Проверьте и, если надо, установите одинаковое опережение зажигания в обоих цилиндрах (2,6...

Читать далее >>

Новинка. ИЖ Планета-Спорт

Открытие новой планетыКороткие сообщения в печати о создании нового мотоцикла на знаменитом Ижевском машиностроительном заводе — крупнейшем в стране производителе двухколесных машин вызвали естественный интерес мотолюбителей. Свидетельство тому — многочисленные письма в редакцию с просьбой подробно рассказать о новом ИЖе на страницах журнала.Пока шли испытания и доводка конструкции машины, завод готовился к ее производству. И в конце минувшего (1973) года уже появились первые мотоциклы ИЖ Планета-спорт. Это событие знаменательно не только для завода, но и для отечественного мотоциклостроения — у нас появился мотоцикл нового типа, причем не уступающий большинству зарубежных образцов. Его называют дорожно-спортивным, потому что он обладает качествами и дорожной и спортивной машины. От первой он унаследовал оборудование, необходимое при движении в потоке транспорта, удобства для водителя и пассажира в длительных поездках, экономичность, простоту обслуживания и ремонта, р...

Читать далее >>
Общие данные
база, мм 1230 — 1275
дорожный просвет, мм 135
длина, мм 2100
ширина, мм 660
высота, мм 1000
максимальная скорость, км/час 90 (85)
вес сухой, кг 100
максимальная нагрузка, кг 150
средний эксплуатационный расход топлива, л/100 км 3,5 — 4,0
Двигатель
тип двухтактный, одноцилиндровый воздушного охлаждения
диаметр цилиндра/ход поршня, мм 52/58
рабочий объем, см3 123
степень сжатия 8,2 — 8,8
максимальная мощность, л. с. 9,5 (9,0)
число об/мин 5000—5200
карбюратор К-36С
бензин А-72 или А-76
Трансмиссия
коробка передач четырехступенчатая
передаточные числа на передачах:
первой 2,924
второй 1,966
третьей 1,331
четвертой 1,000
Ходовая часть
передняя вилка телескопическая
колеса взаимозаменяемые
тормоза барабанные диаметром 125 мм
размер шин:
в миллиметрах 64 — 484
в дюймах 2,50—19
Электрооборудование
генератор переменного тока Г-421 (Г-411)
катушка зажигания Б-302 (Б-300)
дроссель ДР-100
фара ФГ-133 (ФГ-138)
задний фонарь ФП-246 (ФП-230)
спидометр СП-131 (СП-115В)
свеча зажигания А7, 5УС или А6БС
фонари указателей поворота УП-208
реле указателей поворота РС-421
