Модернизированный двигатель Днепр МТ-10

Увеличены надежность и долговечность узлов и деталей



Более семи лет выпускает киевский мотоциклетный завод верхнеклапанные четырехтактные двигатели рабочим объемом 650 см3 для мотоциклов «Днепр». За это время их конструкция непрерывно совершенствовалась. На смену первому мотору — МТ8 пришел МТ9 с коробкой передач, снабженной передачей заднего хода, а затем МТ10 с более совершенным генератором Г424 переменного тока,напряжением 12 вольт.

Постоянную заботу проявляли конструкторы и производственники об увеличении надежности и долговечности узлов и деталей, об улучшении эксплуатационных качеств мотоцикла.

С этой целью была утолщена стенка поршневого пальца (с 2,5 до 3,5 мм), в верхнюю канавку поршня стали устанавливать более долговечное хромированное кольцо, в коромыслах привода клапанов — монтировать бронзовую втулку, исключающую их заедание при длительной работе с большой нагрузкой.

Одна из основных особенностей двигателей «днепров» — это тонкостенные автомобильные (от «Москвича—407») вкладыши вместо традиционных роликовых подшипников в нижних головках шатунов. Они дают выигрыш в весе, позволяют уменьшить размер головки шатуна, повышают долговечность, но требуют более интенсивной смазки.

Системе смазки мы уделяем особое внимание. Ее редукционный клапан плунжерного типа уступил место более совершенному шариковому. Для облегчения доступа изменено его расположение (вертикальное вместо горизонтального). Теперь для очистки клапана при засорении, признаком чего является мгновенное падение давления в системе (об этом сигнализирует контрольная лампа), достаточно снять поддон картера.

Здесь уместно напомнить владельцам наших мотоциклов, что недопустимо давать двигателю большие обороты сразу после пуска, особенно при отрицательной температуре. Дело в том, что холодное масло, обладающее большой вязкостью, с трудом проходит по каналам, а насос, рассчитанный на большую производительность, гонит в них масло под. значительным давлением. В результате может выдавиться прокладка центрифуги, из-за чего масло не поступит к шатунным подшипникам, а это грозит их выплавлением. Повышать обороты двигателя можно лишь после его прогрева, об окончании которого свидетельствует устойчивая работа на холостом ходу.

Опыт эксплуатации мотоциклов с генератором Г424 показывает, что некоторые их владельцы, пренебрегая требованием инструкции регулировать зазор между зубьями шестерен генератора и распределительного вала, поплатились дорогим прибором. Этот зазор, как и крепление самого генератора, необходимо проверять после первых 500 километров пробега, а затем при каждом очередном техническом обслуживании, рекомендованном инструкцией. Проверяют зазор щупом, сняв переднюю крышку генератора. При повороте шестерен на каждые 90° зазор должен быть в пределах от 0,01 до 0,1 мм. Ориентировочно, а с приобретением опыта и более точно, его можно определить, покачивая из стороны в сторону крыльчатку, которая, как и шестерня, жестко соединена с валом. Отсутствие зазора может привести к поломке генератора, чрезмерный зазор вызывает повышенный шум и при изменении числа оборотов создает ударную нагрузку на зубья.

Регулируют зазор поворотом генератора при ослаблении гаек его крепления. Ныне на двигателях мотоциклов «Днепр» устанавливается прерыватель с автоматом опережения зажигания ПМ302 вместо ПМ05.

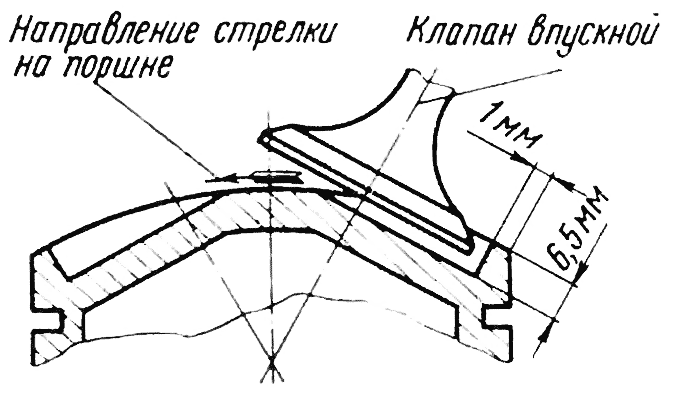

Таким должно быть углубление на днище поршня под впускным клапаном.

Таким должно быть углубление на днище поршня под впускным клапаном.



В течение прошлого года завод провел большую работу по модернизации двигателя Днепр МТ10, основным результатом которой явилось повышение его мощности до 36 л. с. Оно достигнуто увеличением диаметра головки впускного клапана до 40 мм и применением распределительного вала с новым профилем кулачка. В связи с этим изменена форма углубления под клапаны на днище поршня.

Новые поршни можно устанавливать на все ранее выпущенные двигатели мотоциклов К-650 «Днепр»; МТ8, МТ9 и МТ10.

При установке новых головок цилиндров (имеющих неодинаковые впускные и выпускные клапаны) на ранее выпущенные двигатели необходимо обеспечить зазор не менее 1,5 мм между тарелкой впускного клапана и поршнем. Для этого можно сделать углубление в поршне под впускной клапан по размерам, указанным на рисунке, или взять новые поршни (производимые с 1976 года).

В модернизированном двигателе применены карбюраторы К301Д, отличающиеся от прежних — К301Б диаметром диффузора и увеличенной пропускной способностью главного жиклера.

Такие двигатели завод начал серийно выпускать с января 1976 года. Правильная их эксплуатация и систематический уход обеспечивают надежную работу и достаточно долгую службу.

Н. ОВЧАРЕНКО, заместитель главного конструктора
Ф. ШИПОТА, начальник КБ двигателей

г. Киев


1976N10P22-23
