Мотоцикл ИЖ Юпитер 4. Первая тысяча километров

Юпитер четвертого поколения

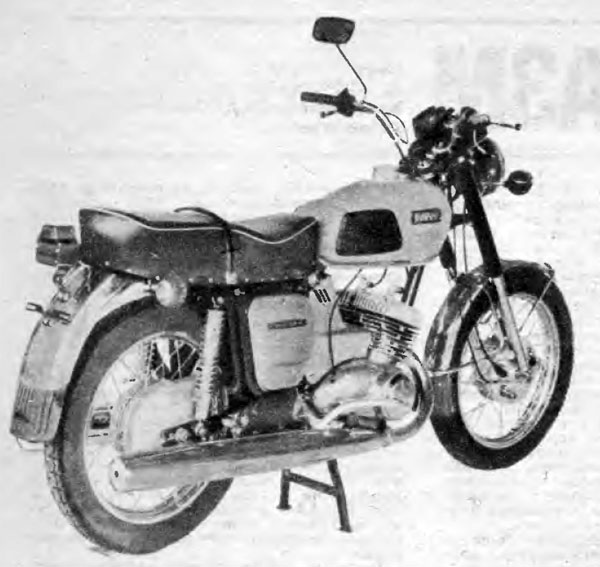

Мотоцикл ИЖ Юпитер 4



Коллектив производственного объединения «Ижмаш» завершил десятую пятилетку двойной трудовой победой: введен в строй новый механосборочный корпус, где освоено производство мотоциклов «ИЖ-Юпитер—4».

«Юпитер—4» отличает удачное сочетание лучших решений, проверенных как на его предыдущих моделях, так и на «Планете-спорт».

ДВИГАТЕЛЬ подвергся дальнейшей модернизации. Благодаря улучшению наполнения, изменению конструкции продувочных каналов его максимальная мощность увеличена с 25 до 28 л. с., а крутящий момент — с 3,23 до 3,58 кгс.м. В связи с этим в СЦЕПЛЕНИЕ введена дополнительная пара дисков.

РАМА также взаимозаменяема с прежними моделями «Юпитера». Изменения коснулись лишь крепления бензобака, где для уменьшения вибраций применены резиновые амортизаторы. Форма бака стала более современной, по-новому выглядит и заводская эмблема.

В ХОДОВОЙ ЧАСТИ благодаря модернизации передней вилки и задних амортизаторов увеличен ход колес. Это повысило комфортабельность и проходимость мотоцикла.

Важнейшее новшество «Юпитера—4» — 12-ВОЛЬТОВАЯ СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ, которую он получил вслед за «Планетой-спорт». У нее заимствованы аккумуляторная батарея, катушка зажигания, переключатели. Новый ГЕНЕРАТОР переменного тока по мощности (100 Вт) более чем вдвое превосходит генераторы предыдущих «юпитеров». Совместно с новым электронным блоком «ВЫПРЯМИТЕЛЬ — РЕГУЛЯТОР НАПРЯЖЕНИЯ» он обеспечивает подзарядку аккумуляторной батареи в темное время суток; это увеличивает ее долговечность почти вдвое. Приятно отметить, что наш поставщик освоил выпуск аккумуляторов в прозрачном корпусе. Такие батареи удобнее в обслуживании, да и красивее.

Все провода соединяются посредством штеккерно-колодочных разъемов, таких же, как на современных автомобилях. Это облегчает демонтаж и монтаж приборов.

Значительно улучшены ПРИБОРЫ ОСВЕЩЕНИЯ И СИГНАЛИЗАЦИИ. Новая ФАРА имеет рассеиватель с асимметричным распределением пучка света, исключающий ослепление. УКАЗАТЕЛИ ПОВОРОТА работают с электронным бесконтактным прерывателем, который можно применять и на мотоциклах с 6-вольтовым электрооборудованием. Изменено место установки ЗАДНЕГО ФОНАРЯ: теперь его свет виден лучше. Светотехнические приборы отвечают требованиям отечественных и зарубежных стандартов.

Хорошо вписался в облик машины новый ЩИТОК ПРИБОРОВ. Он объединил спидометр, контрольные и сигнальные лампы, а также замок зажигания автомобильного типа с номерными ключами. Обзорность и «читаемость» шкалы прибора значительно улучшились.

Более удобны и надежны также новые переключатели света и сигнализации, установленные на руле. Среди них — аварийный выключатель зажигания для экстренной остановки двигателя. Включение стоп-сигнала осуществляется рычагами как ножного, так и ручного тормоза.

Таковы основные особенности «Юпитера—4». Несколько слов о новом мотоциклетном производстве. Его отличает высокая продуманность технологии, применение современных процессов и оборудования, насыщенность средствами автоматизации и механизации. Новый корпус позволил осуществить давнюю мечту мотоциклостроителей: собрать под одной крышей все технологические «процессы — от заготовительных до испытания и отгрузки готовых машин.

Многое освоено здесь впервые в отечественной практике, например окраска ряда невидовых узлов сухими красками-порошками. Этот процесс более гигиеничен и экономичнее, чем окраска эмалями. Впервые внедрена и сборка мотоциклов на толкающих подвесных конвейерах, что позволило облегчить труд сборщиков и поднять его производительность. Движением всех конвейерных линий — а их несколько десятков километров! — управляют ЭВМ. Кстати, по протяженности конвейеров мотоциклетное производство «Ижмаша» также не имеет себе равных.

Сочетание надежной, доведенной конструкции с передовой технологией обеспечивает высокое качество ижевских мотоциклов.

М. ПЕРЕПЕЛИЦА, инженер

г. Ижевск

Техническая характеристика ИЖ Юпитер 4

(в скобках — отличающиеся данные мотоцикла с коляской)

Общие данные: база — 1450 мм: дорожный просвет — 135 (125) мм; длина—2170 (2200) мм; ширина — 810 (1700) мм; высота — 1170 (1300) мм; сухая масса — 160 (255) кг.

Эксплуатационные показатели: максимальная скорость — 125 (95) км/ч; путь торможения со скорости 60 км/ч — не более 23 (25) м; контрольный расход топлива — 6.2 (7,5) л/100 км; запас топлива — 17 л.

Двигатель: двухцилиндровый, двухтактный, воздушного охлаждения. диаметр цилиндра — 62 мм; ход поршня — 57.6 мм; рабочий объем — 347.6 см3; максимальная мощность — 28 л. с. при 5200—5600 об/мин; максимальный крутящий момент 3.58 кгс•м; карбюратор — К—62Д; топливо — смесь бензина А-76 и масла.

Трансмиссия: сцепление — многодисковое в масляной ванне: коробка передач — четырехступенчатая с передаточными числами 3.17—1,81 — 1.26—1.0, передаточное число передней цепной передачи — 2,57; задней — 2,22 (2,63).

Электрооборудование: аккумуляторная батарея — 6МТС-9; генератор — 28.3701 переменного тока мощностью 100—110 Вт; электронный блок «выпрямитель— регулятор напряжения» — БПВ14-10; катушка зажигания— ИЖ-ПС сб. 39; свеча зажигания — А-23: фара — ФГ-137: реле указателей поворота 11ЖРП2СМ-10; переключатели света и сигнализации — ИЖП101, ИЖП102.

Щиток приборов — ИЖКП104.
