Рекомендации владельцам тяжелых мотоциклов

Я делаю так ...



Автор предлагаемого материала — инженер С. НАУМОВ из г. Ирбита, опытный мототурист, неоднократно участвовавший в дальних и сложных испытательных и туристских походах на мотоциклах «Урал». Его рекомендации, подсказавшее и проверенные опытом, без сомнения, пригодятся всем владельцам тяжелых мотоциклов. А может быть и не только им.

Для удобства изложения я разделил свои предложения по темам. И начну с электрооборудования.

Чтобы облегчить установку двух последовательно соединенных аккумуляторных батарей ЗМТ-6, нужно от старой мотоциклетной камеры отрезать кольцо шириной 30 мм и надеть сразу на две банки. А лучше — два таких кольца, расположив их в верхней и нижней части банок.

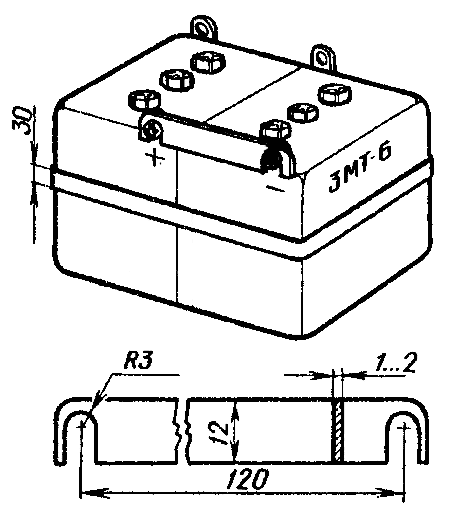

Соединение клемм двух батарей пластиной, установка резиновое кольца шириной 30 мм

Рис. 1. Соединение клемм двух батарей пластиной, установка резиновое кольца шириной 30 мм.



Советую соединить клеммы « +» одной батареи и «—» другой пластиной из нержавеющей стали или луженой меди (рис. 1), а выводы, с которых снимается напряжение, закончить штеккерными разъемами любого типа. Это исключит повреждение клемм. После зарядки аккумуляторных батарей их поверхность следует протереть ватным тампоном, смоченным в слабом растворе соды (1 чайная ложка на стакан воды). Соду лучше брать фотографическую, но в крайнем случае можно использовать и пищевую. Установка зазора между контактами прерывателя на мотоцикле затруднена. Я это делаю в приспособлении (рис. 2). Снятый с мотоцикла прерыватель устанавливаю в гнездо. На стержень приспособления диаметром 11 мм надеваю бегунок автомата опережения зажигания, который поворачиваю на этой оси до нужного положения, когда и выставляется зазор 0,4—0,6 мм. На мотоцикле М67 целесообразно запитать переключатель ближнего — дальнего света, минуя замок зажигания. Для этого серый провод в блоке предохранителей нужно перенести с предохранителя № 2 на предохранитель № 3 (рис. 3). Это позволит, не включая габаритные огни, использовать свет фары в необходимых случаях.



Приспособление для регулировки зазора прерывателя

Рис. 2. Приспособление для регулировки зазора прерывателя.

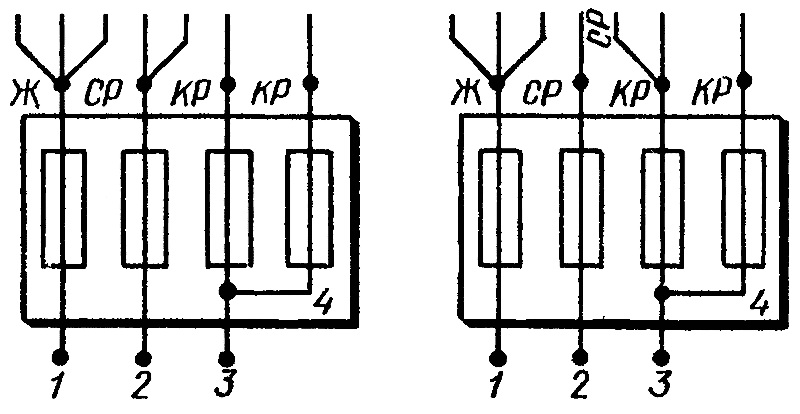

Новый вариант включения головного света: слева — до переделки, справа — после

Рис. 3. Новый вариант включения головного света: слева — до переделки, справа — после.



Свечи зажигания в мокрую погоду нередко забрызгивает. От этого можно избавиться, если на изоляторы свечей надеть резиновые втулки (рис. 4). Кстати, через такие втулки фара крепится к перьям вилки, поэтому можно использовать готовые.

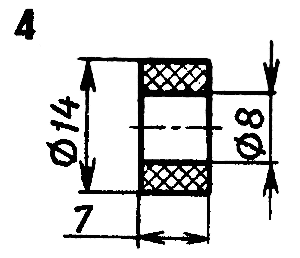

Резиновая втулка для изолятора свечи зажигания

Рис. 4. Резиновая втулка для изолятора свечи зажигания.



Регулировка карбюраторов на синхронность работы — дело не такое уж простое. Мне помогает в этом устройство (рис. 5), состоящее из двух одинаковых шайб и перемычки между ними (бензошланга). Шайбы можно выточить из алюминия или латуни. Трубки диаметром 8 мм запрессовываем, впаиваем или ввертываем на резьбе и соединяем шлангом. Шайбы устанавливаем между головками цилиндров и карбюраторами, обязательно с бумажными прокладками.

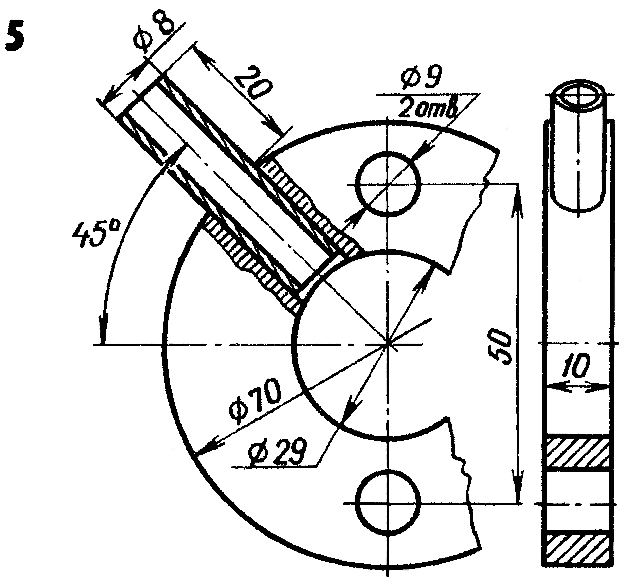

Шайба-проставка под карбюратор

Рис. 5. Шайба-проставка под карбюратор.



Установка шайб с перемычкой делает работу двигателя более устойчивой, позволяет использовать обедненную смесь и заменить главные жиклеры с маркировкой «210» жиклерами меньшей пропускной способности, с маркировкой «185».

При регулировке один цилиндр, как обычно, отключаем, но по перемычке между шайбами смесь от него подсасывается к работающему.

Мощность при такой доработке не теряется. Улучшается пуск двигателя в холодное время. Заметно уменьшается расход топлива на средних режимах.

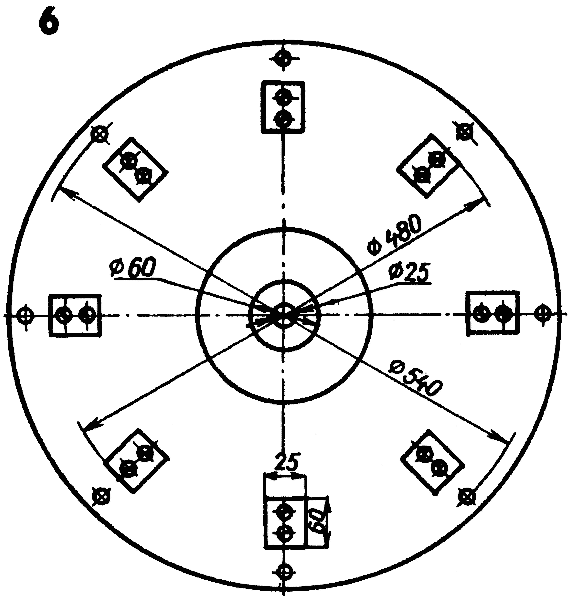

Приспособление для сборки колеса. Струбцины сняты

Рис. 6. Приспособление для сборки колеса. Струбцины сняты.



При замене спиц, обода или ступицы собрать колесо помогает несложное приспособление (рис. 6, 7). Колесо нужно уложить на него, предварительно слегка подсобрав. Вставить в центральное отверстие втулку 8 колеса и в нее — ось 9 заднего колеса. Установить на ось шайбу в и закрепить гайкой 5. Обод 2 колеса притянуть струбцинами 1 и равномерно затянуть все спицы, начиная с коротких. Точность сборки будет гарантирована, да и времени требуется немного.

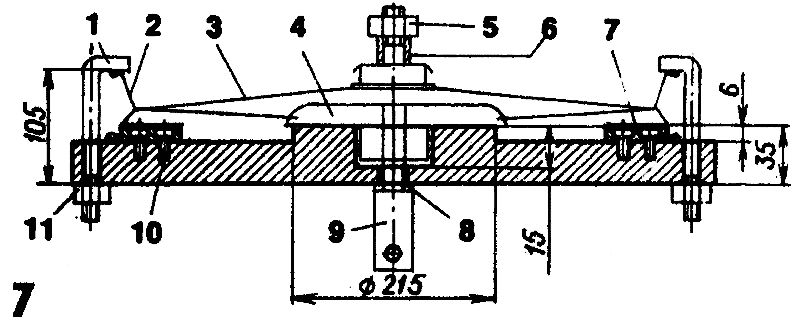

Колесо установлено в приспособление

Рис. 7. Колесо установлено в приспособление: 1 — струбцина; 2 — обод; 3 — спица; 4 — ступица; 5 — гайка; 6 — шайба; 7 — центрирующий выступ; 8 — втулка; 9 — ось; 10 — болт; 11 — гайка.



Шинный насос при небольшой доработке может выполнить и еще одну важную функцию — стать подставкой для мотоцикла (рис. 8). Кронштейн делается из трубы диаметром 38 мм с толщиной стенки 3—4 мм. Упоры — тоже отрезки трубы. Ширина каждого упора 20 мм. Основание насоса лучше укрепить дополнительной пластиной. Кстати, сам насос в этом случае имеет смысл закрепить с наружной стороны коляски, освободив внутренний объем для более нужных вещей.

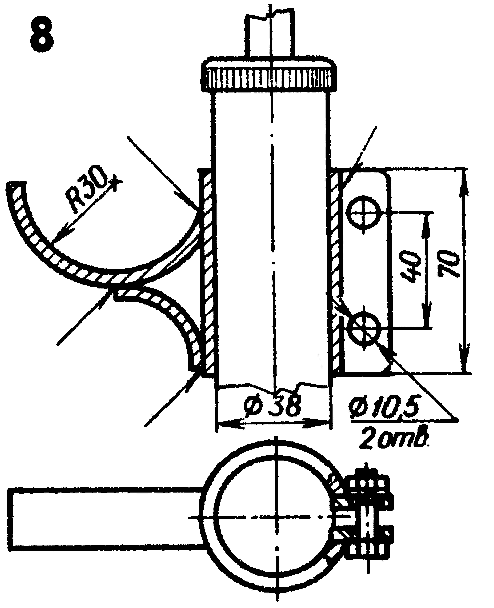

Шинный насос-подставка

Рис. 8. Шинный насос-подставка.



Грунтозацепы совершенно необходимая вещь на сложном участке проселочной дороги. Сделать их можно из отслужившего свой срок клинового ремня. Это лучше, чем цепь: не царапают обод, смягчают нагрузки на главную передачу, легко устанавливаются. Я ставлю на заднее колесо пять грунтозацепов.




1988N12P12
