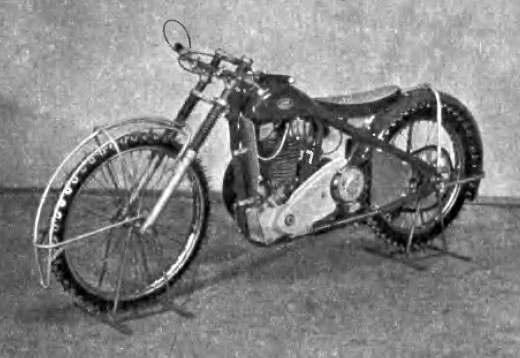

Ява 891.5. Мотоцикл для гонок по льду

Jawa для гонок по льду



Ява 891.5

За всю историю первенств мира в мотоциклетных гонках по льду те, кто становились чемпионами, выступали на мотоциклах ЯВА. Это лучшая рекомендация завода в Дивишове, выпускающего трековые гоночные мотоциклы. Что же представляет собой специальная модель ЯВЫ для гонок по льду? Разрабатывая ее конструкцию, чехословацкие специалисты опирались на богатый опыт советских спортсменов. За основу была взята рама, созданная в свое время В. Карнеевым. С годами она, естественно, совершенствовалась, изменялась также конструкция передней вилки, некоторых второстепенных деталей. Сегодня после пяти модернизаций модель Jawa-891.5 (она выпускается с 1978 года) продолжает оставаться машиной чемпионов, и значительное количество этих мотоциклов поступает в СССР. Ежегодно советские спортивные клубы, располагающие сильнейшими в мире спортсменами в гонках по льду, получают более ста этих машин.

Помимо рамы, передней вилки, масляного бака измененной конструкции ЯВА-891.5 отличается от мотоцикла, предназначенного для гонок по гаревой дорожке, также шинами, оснащенными 225 шипами длиной 28 миллиметров, и предохранительными щитками колес. При возможных столкновениях, падениях они защищают гонщиков от травм. Все эти отличия, между прочим, сказались на массе мотоцикла: «ледовая» ЯВА тяжелее «гаревой» на 27 килограммов.

Поскольку при прохождении поворотов во время гонок по льду спортсмены наклоняют машины влево на большой угол, трансмиссия ЯВЫ-891.5 размещена довольно высоко, чтобы барабан сцепления не мог задеть за лед.

Топливом для двигателя ЯВА-891.5 служит метанол (метиловый спирт), который позволяет поднять степень сжатия и повысить мощность. Однако зимой запуск мотора, работающего ча спиртовом топливе, затруднен. Неудивительно поэтому, что при морозе в перерывах между заездами механики прогревают цилиндр двигателя паяльной лампой. Большая степень сжатия в нем обеспечивает и высокую эффективность торможения двигателем. Это позволяет в условиях гонок по льду вообще отказаться от тормозов.

В системе смазки используется касторовое масло, которое, сгорая, дает легкий специфический запах, так хорошо знакомый зрителям. Интересно, что масло не возвращается в систему после смазки деталей, оно выбрасывается наружу.

Поскольку ЯВА-891.5 для гонок по льду имеет шины с шипами, у нее очень хорошее сцепление с дорогой. С учетом этого пружины в механизме сцепления сделаны очень жесткими, чтобы уменьшить его пробуксовку. И когда на старте гонщик слишком быстро отпускает рычаг сцепления, резкая подача довольно большого крутящего момента к заднему колесу может поставить машину «на дыбы». Противодействуя этому, гонщик стремится перенести часть своего веса на переднее колесо — для этого рулю ЯВЫ-891.5 придана специальная конфигурация и низко опущены его рукоятки.

Общее количество мотоциклов ЯВА-891.5 в клубах СССР достигает нескольких сотен. На них стартуют и признанные мастера с мировым именем, такие, как С. Тарабанько, А. Бондаренко, В. Любич, и гонщики, которым еще предстоит стать чемпионами.

Л. ЧЕКАЛ



Техническая характеристика Jawa 891.5

Двигатель: рабочий объем — 495 см3; распределительный механизм — OHV; степень сжатия — 14,0; мощность — 53 л. с./39 кВт при 7000 об/мин; карбюратор — «Бинг» со смесительной камерой диаметром 36 мм; запас топлива — 2,5 л.

Трансмиссия: сцепление — сухое многодисковое; коробка передач — двухступенчатая; передняя и задняя передачи — цепные.

Ходовая часть: рама — одинарная трубчатая; передняя вилка — телескопическая (ход 85 мм) с гидравлическим амортизатором; задняя вилка — жесткая; размер шин: передней — 2,75—23, задней — 3,00—21; число шипов на шинах: впереди — 95, сзади — 130; тормоза — отсутствуют.

Габарит и масса: длина — 2320 мм; ширина — 750 мм; высота — 1050 мм; база — 1430 мм; масса в снаряженном состоянии — 110 кг; масса двигателя — 33 кг.



1982N03P7
