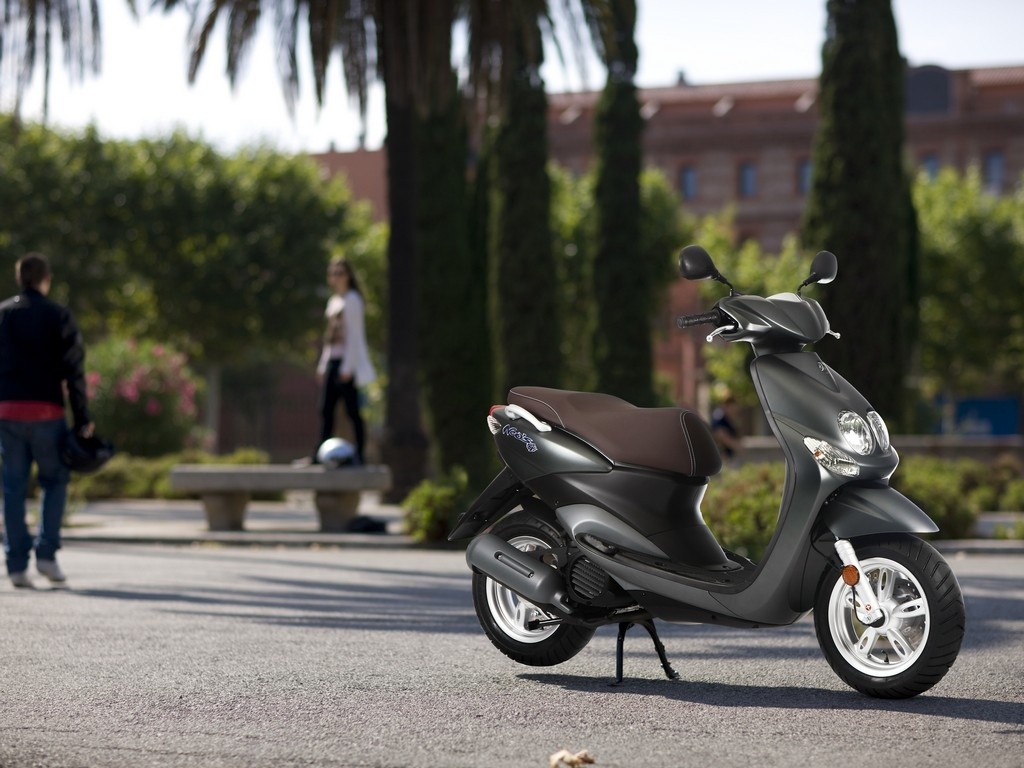

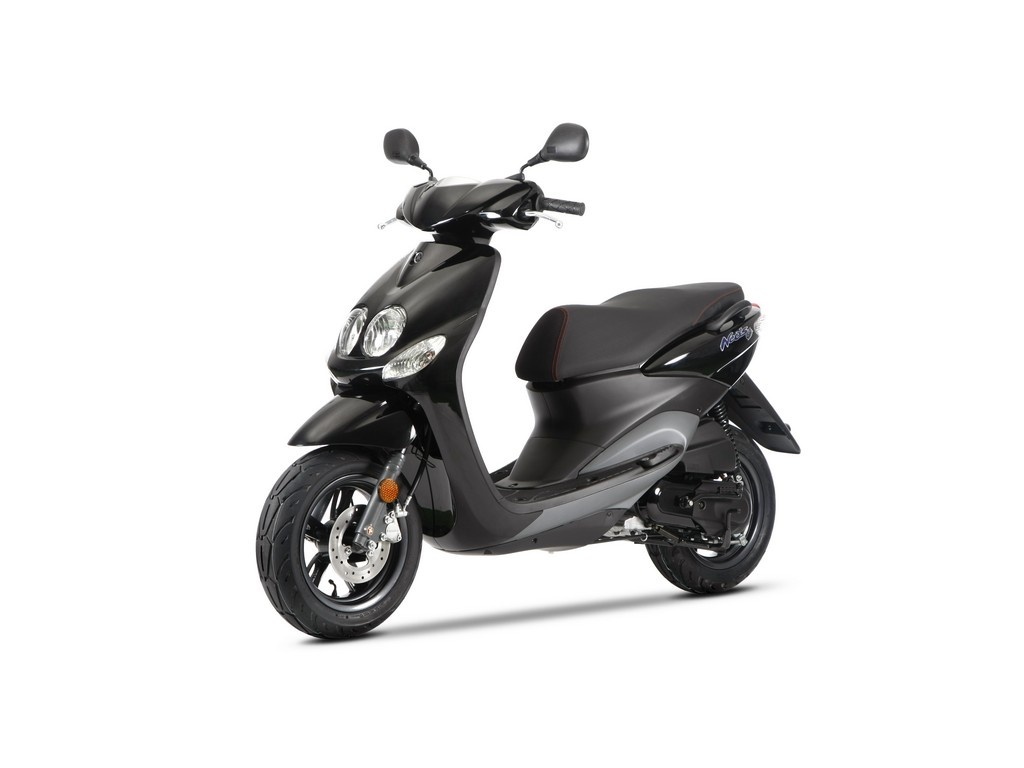

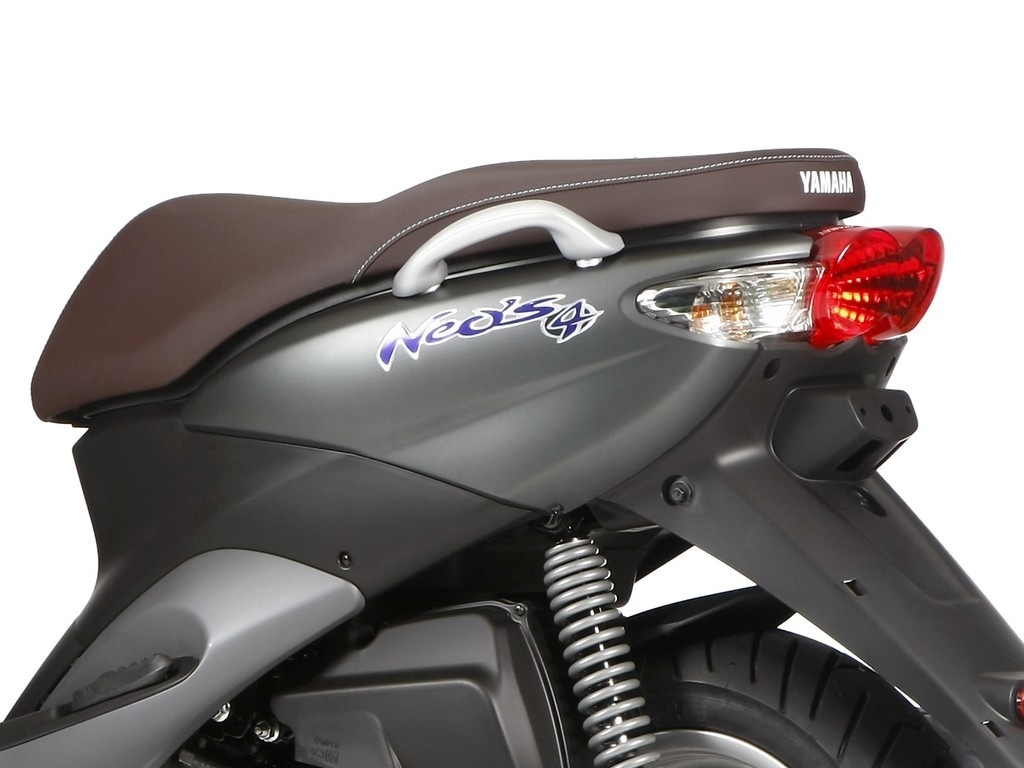

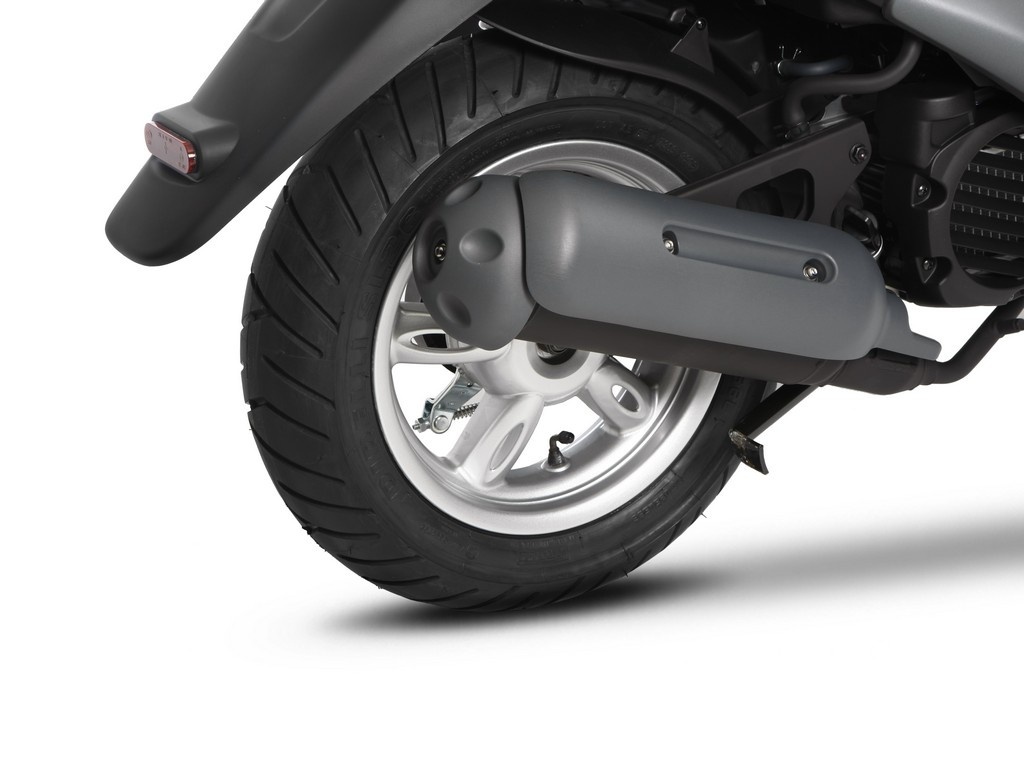

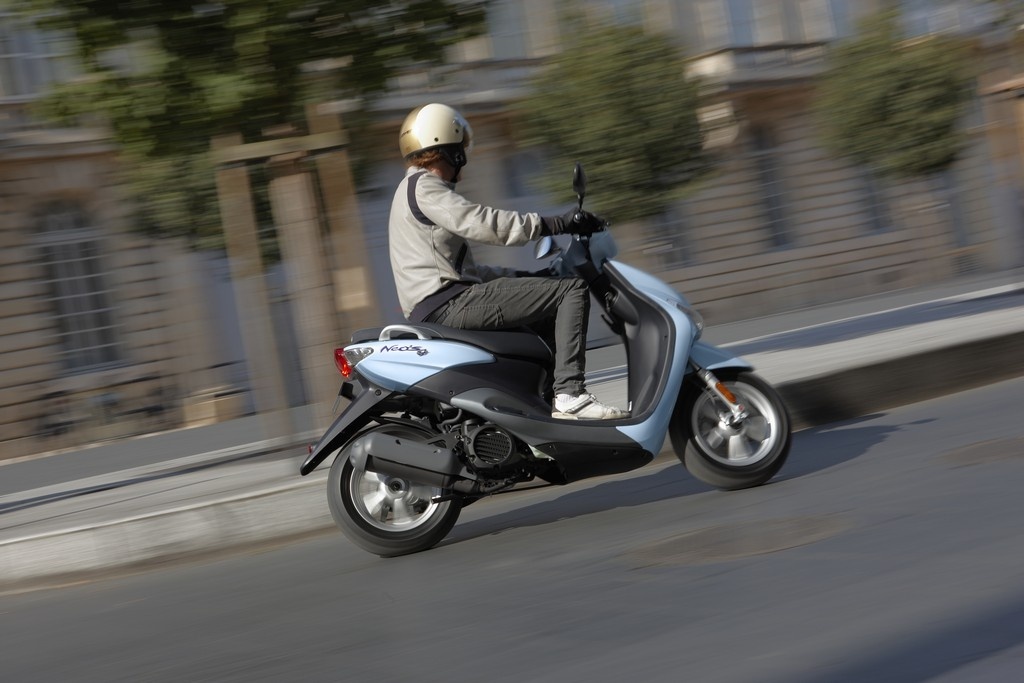

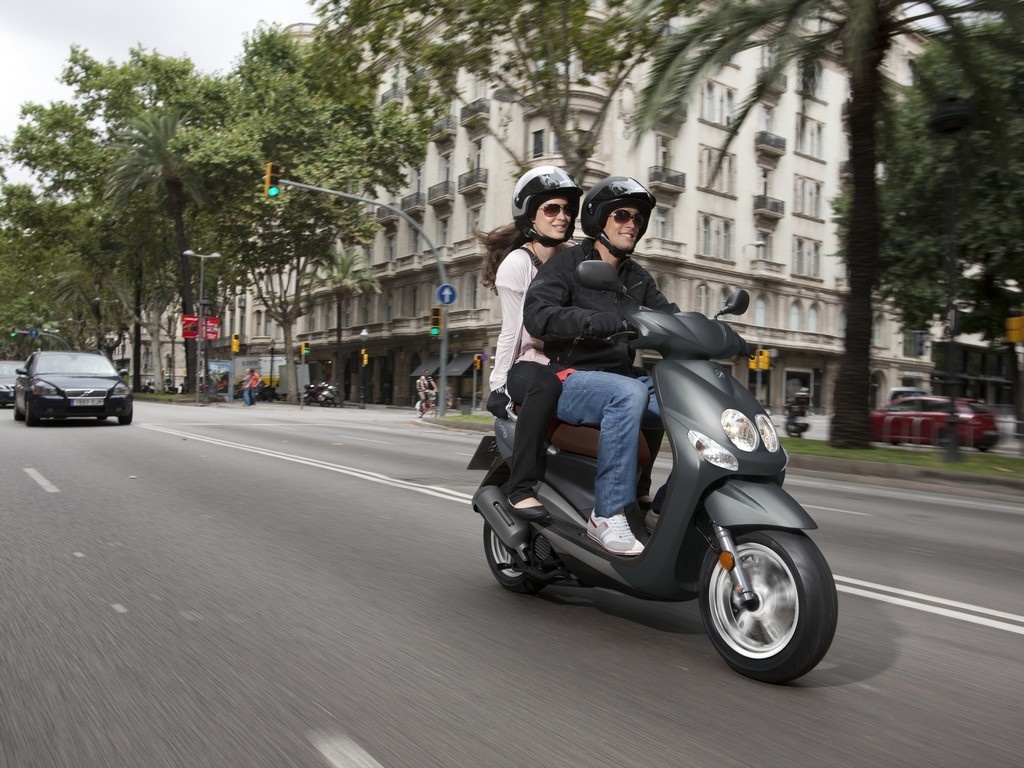

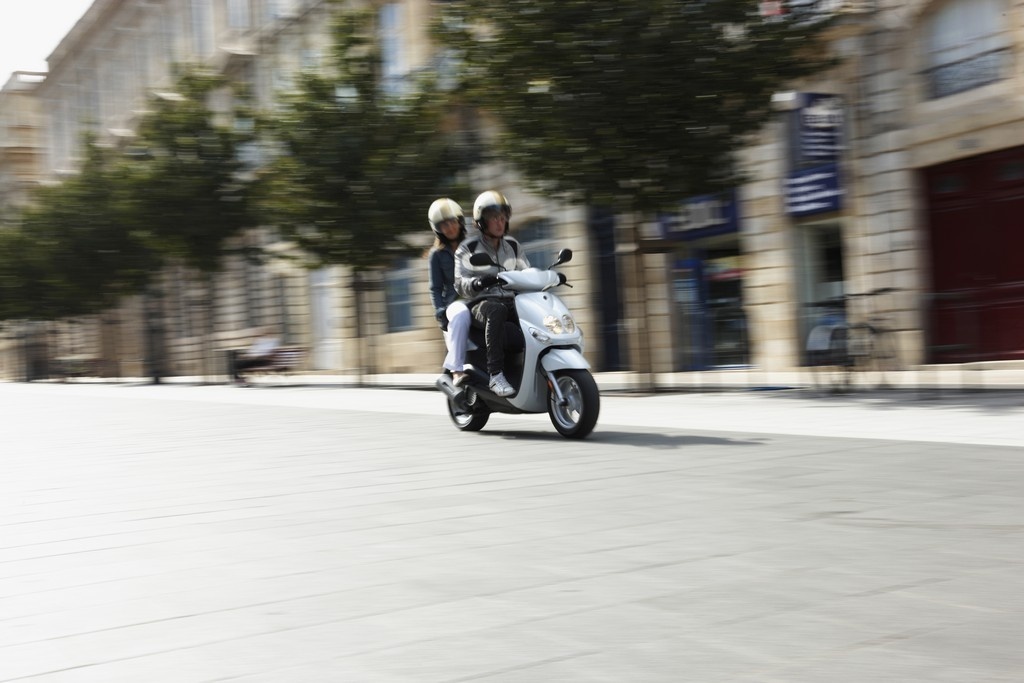

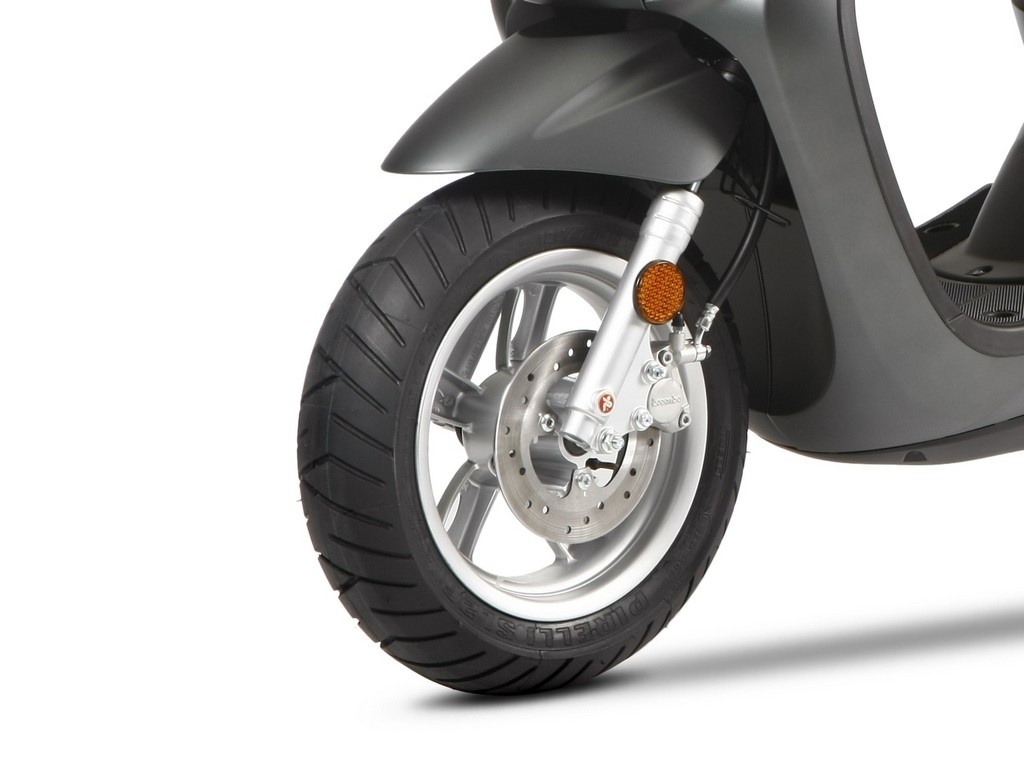

Мотоцикл Yamaha NEOS 50 4T 2009 обзор

Энергоснабжение Явы

Чтобы вилка не стучала

Как устранить люфт стержня передней вилки в верхнем мостике  На некоторых мотоциклах ЯВА после 30 — 50 тысяч километров пробега износ приводит к люфту стержня передней вилки в верхнем мостике. Он обнаруживает себя неприятными стуками при движении по плохой дороге. Применение фольги для уменьшения зазора малоэффективно, а затяжка гайки ничего не дает. Устранить люфт удалось при помощи специальной гайки и конусного кольца (рис. 1). Они изготовлены из инструментальной стали (можно, например, использовать 40Х) с закалкой до твердости 45 — 50 HRC. Новые детали ставим вместо круглой гайки, как показано на рис. 2. При затягивании верхней гайки разрезное кольцо разжимается и плотно фиксирует стержень вилки в верхнем мостике. Стопорную шайбу в этом случае можно не ставить. Рис. 1. Гайка (слева) и кольцо. Рис. 2. Узел крепления верхнего мостика: 1 — рулевая колонка рамы; 2 — конусная гайка: 3 — мостик: 4 — разрезное кольцо; 5 — гайка;...

Ремонт центральной подставки на мотоцикле ИЖ

 На мотоциклах ИЖ в результате износа упоров, приваренных к раме, центральная подставка скручивается и ломает упоры. Приваривать их снова не стоит. так как это довольно сложно и небезвредно для рамы. Установка упоров на подставку: 1 подставка; 2 — упоры. Я, а затем еще несколько владельцев ИЖей приварили упоры (пластины, вырезанные из стального листа толщиной 5 мм) к самой подставке, как показано на рисунке. Уже несколько лет переделанные подставки не доставляют нам никаких хлопот. Н. МЕЛАНКО 330067, г. Запорожье, ул. Учительская, 17а 1976N01P38

Владельцам ИЖ Планета Спорт

 На этих мотоциклах последних выпусков для улучшения проходимости задняя часть глушителя приподнята. Теперь, чтобы вынуть ось при демонтаже заднего колеса, приходится отсоединять глушитель. Этого можно избежать, если вставлять ось с правой стороны, для чего достаточно уменьшить вдвое толщину шайбы, устанавливаемой под гайку крепления оси. * * *В журнале «За рулем» сообщалось, что вместо штатного реле-регулятора ИЖ-РР2С, который приобрести довольно трудно, можно использовать реле от автомобиля «Москвич» последних моделей. Еще удобнее применить реле напряжения РР380 от «жигулей». Для его установки не требуется искать другого места, поскольку оно размещается на месте прежнего (в этом и состоит преимущество).Клеммы «15» и «67» реле соединяются соответственно с выводами « + » и «Ш» генератора («минус» реле выведен на «массу»). В. ПАЛАГИН346421, г. Новочеркасск, Ростовское шо...

Какие подшипники и сальники применяются на мотоциклах ИЖ-Планета и ИЖ-Юпитер

 Читатель А. Устинов из Кемерова спрашивает, какие подшипники и сальники применяются на мотоциклах «ИЖ — Планета» и «ИЖ — Юпитер», и просит сообщить их номера.Коленчатый вал мотоцикла «Планета» (всех моделей) опирается на два роликовых подшипника 2505К и на один шариковый подшипник 304 (слева). Его цапфы уплотняются сальником, имеющим обозначение ИЖ-49 сб. 1-30-1 с крышкой (справа) и сальником ИЖ-49 сб. 1-40-3 (слева).Коленчатый вал «Юпитера» (тоже всех моделей) устанавливается на трех шарикоподшипниках 205 и на шарикоподшипниках 304 (слева). Сальники такие: правый — ИЖ-49 сб 1-30-3 с крышкой, левый — ИЖ-Ю сб. 1-50 и по одному сальнику ИЖ-Ю сб. 1-14-1 в каждой из двух крышек кривошипных камер.Вторичный вал коробки передач и у о Планеты» и у «Юпитера» опирается на роликоподшипник 192906 К1М и уплотняется сальником ИЖ-49 сб. 1-28-1.Первичный вал у всех мотоциклов слева опирается на шарикоподшип...
