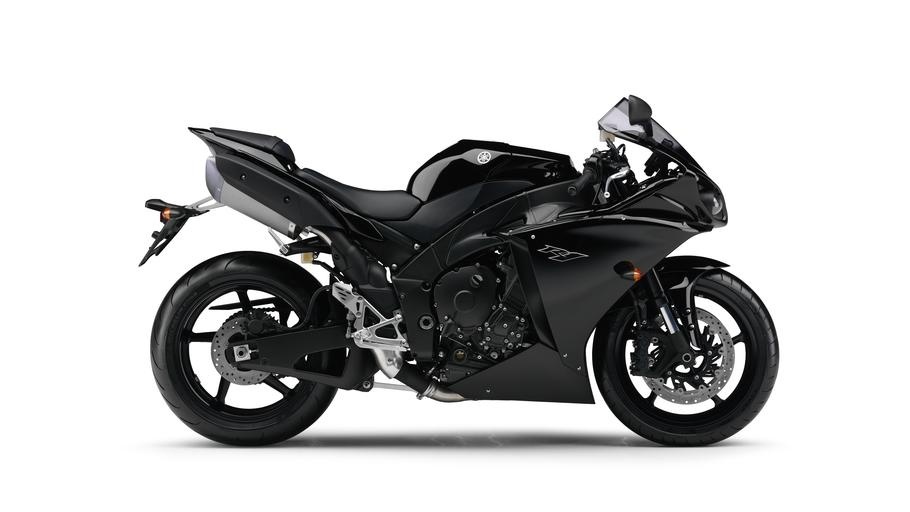

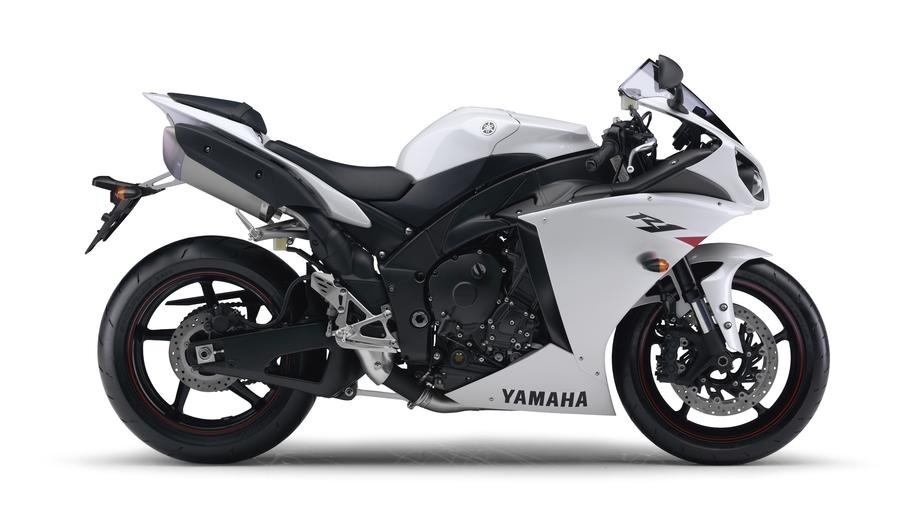

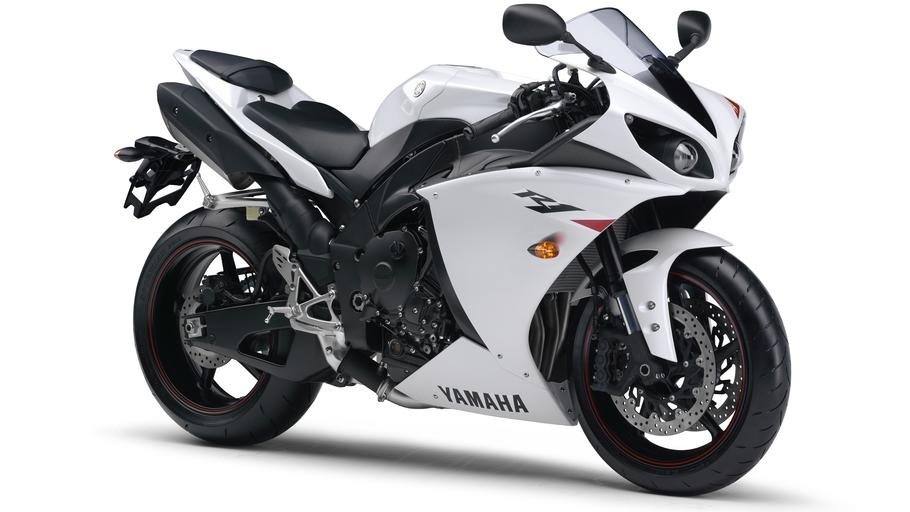

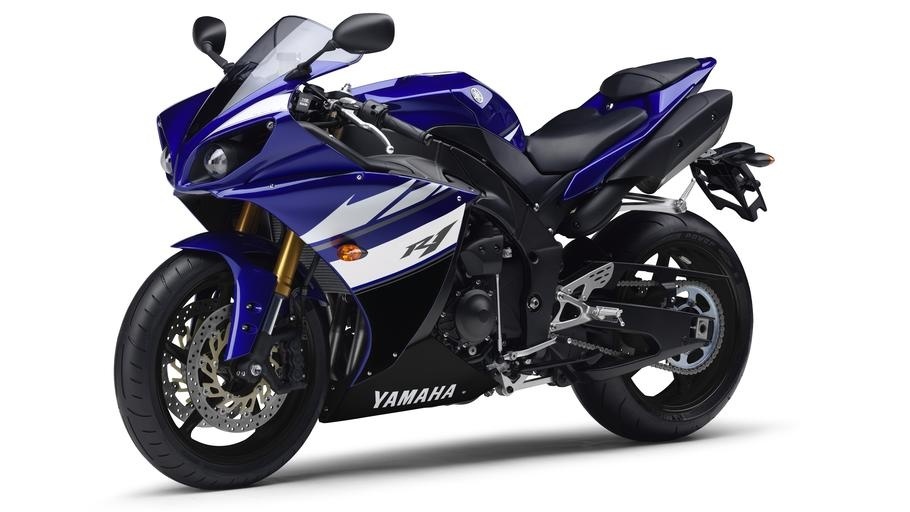

Мотоцикл Yamaha YZF-R1 EU 2011 Фото, Характеристики, Обзор, Сравнение на БАЗАМОТО

Ремонт рычагов выключения сцепления и привода тормоза переднего колеса

У мотоциклов Ява, случается, отламывается упор на рычагах выключения сцепления и привода тормоза переднего колеса, из-за чего их приходится заменять. Поскольку купить новые нелегко, предлагаю испытанный способ ремонта. В рычаге прорезаю паз, как показано на рис. 1, при помощи ножовки и напильника. Затем из стали толщиной 4 мм вырезаю упор 1 (рис. 2) и подгоняю его точно по пазу. Закрепляю упор винтом 2 с потайной головкой. Чтобы винт не выворачивался, закерниваю его головку и стержень в нескольких точках.Рис. 1. Паз в рычаге. Рис. 2. Установка упора: 1 — упор; 2 — винт МЗ. Л. БАВТРИМОВИЧ 223035, Минская область, ст. Ратомка, пер. Привокзальный, 5 1979N06P33

Разъем в фаре Явы. Установка разъёма в фару старушки

Сравнительно часто приходится снимать верхний кожух фары для смены масла в амортизаторах передней вилки, при подтягивании гаек колонки руля, для смазки подшипников рулевой колонки и т. д. При этом легко повредить провода, идущие к замку зажигания, да и работать при висящем на проводах кожухе неудобно. А если у мотоцикла «спортивный» руль, кожух снимать вообще очень трудно — мешает поперечная распорка.Для удобства можно сделать электрические соединения с верхним кожухом через штепсельный разъем, например, типа РША-14 или РША-20. Эти детали продаются в магазинах радиотоваров.Провода, идущие к верхнему кожуху фары, последовательно по одному отсоединяют от центрального переключателя (два — от лампочек спидометра) и припаивают к контактам гнездовой части разъема. При этом записывают номера контактов и адреса проводов от обеих частей разъема. Затем к вилочной части разъема припаивают провода сечением не меньше 1,5 мм2 и соединяют их с контактами центрального пер...

Устранение разбалтывания педали тормоза у мотоцикла ИЖ с коляской

Надежное крепление У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала. Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно. Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось. Такая переделка не помешает и тем, кто ездит без коляски. г. ГорькийГ. ГРАЧЕВ 1987N09P33

Установка генератора переменного тока Г421 на ИЖ-49 и ИЖ-350. Чертеж переходного фланца и измененная схема электрооборудования

Вместо постоянного переменный Мотоциклы ИЖ-49, как известно, давно сняты с производства. Но многие еще не хотят с ними расставаться, потому что эти надежные неприхотливые машины хорошо приспособлены к тяжелым условиям эксплуатации. Серьезные трудности создает, пожалуй, лишь система электрооборудования постоянного тока, включающая несколько сложных приборов. требующих особого ухода.Я упростил эту систему, переведя ее на переменный ток по образцу мотоцикла «Восход», то есть использовал его электрическую схему, генератор Г-421 и катушку Б-300.Единственная сложность переделки заключается в установке генератора. Для него надо выточить показанный на рисунке фланец-переходник из любой стали. который винтами М6—15 через отверстия диаметром 6,5 мм крепим на правой половине картера вместо прежнего генератора. На правую полуось коленчатого вала ставим ротор генератора и приворачиваем его укороченным на 15 мм старым болтом. Затем устанавливаем поршень так. чтобы он на 4 мм н...

Мотоцикл ИЖ Юпитер 5. Плюсы и минусы новой модели

Плюсы и минусы новой модели В сентябрьском номере журнала за 1985 год было рассказано об испытательном пробеге по Средней Азии, во время которого мы познакомились с новыми мотоциклами «ИЖ-Юпитер—5». Одна из этих машин, укомплектованная новой коляской ВМЗ.9.702, после пробега была предоставлена редакции для испытаний.Был май, когда я выехал на ней из Устинова в Москву. Конечно, не терпелось самому ощутить приспособляемость мотоцикла к изменениям дорожных условий, сравнив его с «Юпитером—4» («За рулем», 1982, № 7), у которого были иные мощностные характеристики. В Средней Азии на мою долю выпали лишь равнинные дороги, где оценить этот показатель было невозможно. Теперь же участка Устинов—Казань хватило, чтобы сделать первые выводы.На длинных горизонтальных прямых я пытался найти ту минимальную скорость на прямой передаче, с которой можно разгоняться. Получилось, что при 30 км/ч двигатель еще работает устойчиво и рывков в т...
