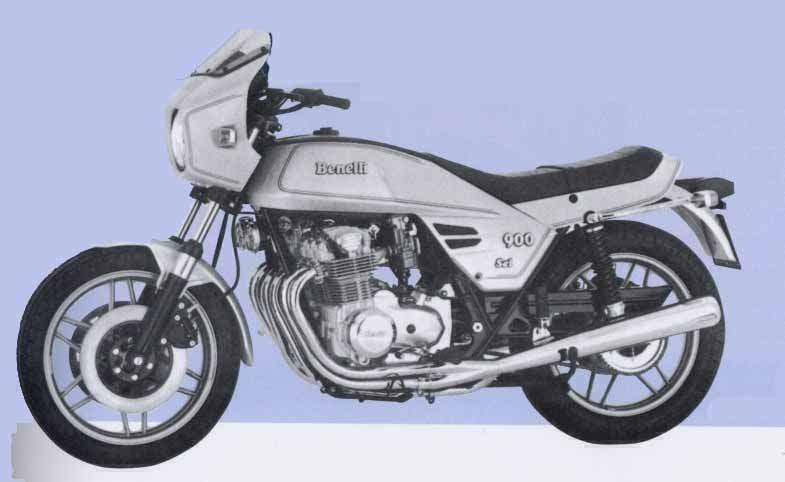

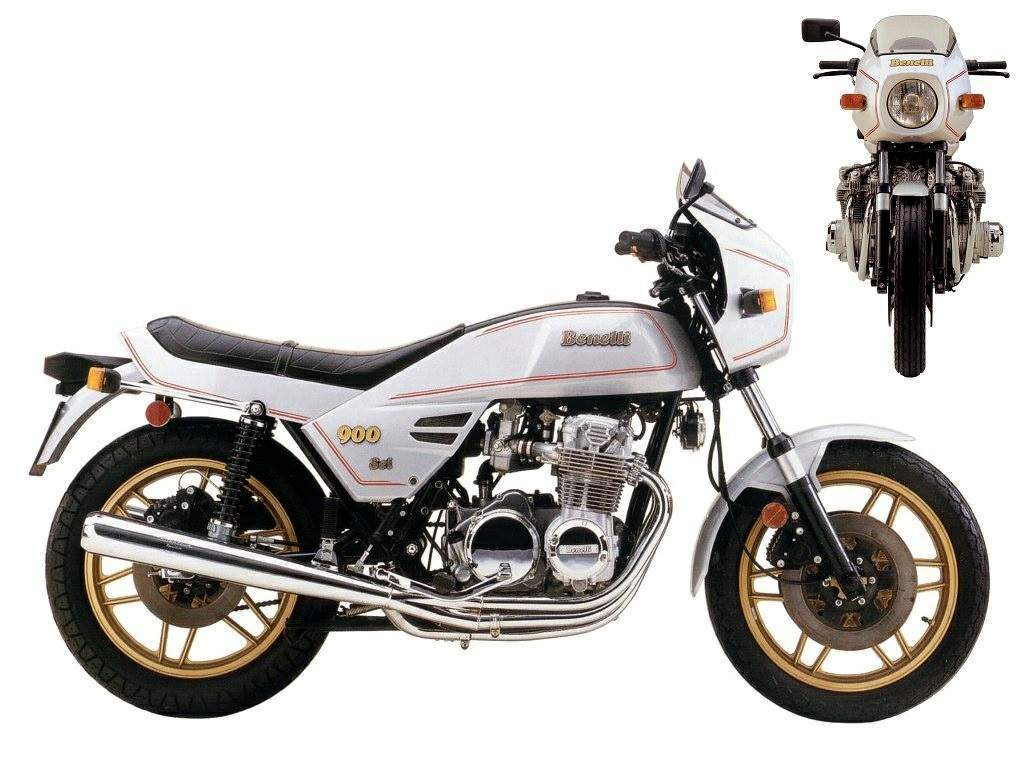

Мотоцикл Benelli 900Sei 1978 обзор

Cхема электрооборудования Ява 634

Электрооборудование Jawa 634 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35+35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4— лампа контроля работы генератора (6 В, 2 Вт); 5 — контрольная лампа дальнего света (6 В, 2 Вт); б — лампа освещения спидометра (6 В, 2 Вт); 7 — центральный переключатель; 8 — реле-прерыватель указателя поворота; 9 — звуковой сигнал; 10 — переключатель ближнего—дальнего света с кнопкой включения звукового сигнала; 11 — включатель указателя поворота; 12 — конденсаторы; 13 и 14 — контакты прерывателя зажигания левого и правого цилиндров; 15 и 16 — свечи зажигания; 17 — катушки зажигания; 18 — включатель стоп-сигнала; 19 — реле-регулятор напряжения; 20 — аккумуляторная батарея (6 В, 14 А-ч); 21 — генератор (6 В, 75 Вт); 22 — предохранитель (15 А); 23 — лампа стоп...

Энергоснабжение Явы

Разъем в фаре Явы. Установка разъёма в фару старушки

 Сравнительно часто приходится снимать верхний кожух фары для смены масла в амортизаторах передней вилки, при подтягивании гаек колонки руля, для смазки подшипников рулевой колонки и т. д. При этом легко повредить провода, идущие к замку зажигания, да и работать при висящем на проводах кожухе неудобно. А если у мотоцикла «спортивный» руль, кожух снимать вообще очень трудно — мешает поперечная распорка.Для удобства можно сделать электрические соединения с верхним кожухом через штепсельный разъем, например, типа РША-14 или РША-20. Эти детали продаются в магазинах радиотоваров.Провода, идущие к верхнему кожуху фары, последовательно по одному отсоединяют от центрального переключателя (два — от лампочек спидометра) и припаивают к контактам гнездовой части разъема. При этом записывают номера контактов и адреса проводов от обеих частей разъема. Затем к вилочной части разъема припаивают провода сечением не меньше 1,5 мм2 и соединяют их с контактами центрального пер...

Ремонт центральной подставки на мотоцикле ИЖ

 На мотоциклах ИЖ в результате износа упоров, приваренных к раме, центральная подставка скручивается и ломает упоры. Приваривать их снова не стоит. так как это довольно сложно и небезвредно для рамы. Установка упоров на подставку: 1 подставка; 2 — упоры. Я, а затем еще несколько владельцев ИЖей приварили упоры (пластины, вырезанные из стального листа толщиной 5 мм) к самой подставке, как показано на рисунке. Уже несколько лет переделанные подставки не доставляют нам никаких хлопот. Н. МЕЛАНКО 330067, г. Запорожье, ул. Учительская, 17а 1976N01P38

Об эксплуатации мотоциклов ИЖ. Ответы на вопросы владельцев (1965 г.)

Ответы на вопросы владельцев     Сейчас мотоциклетный сезон о разгаре. У владельцев ИЖей — самых популярных в нашей стране мотоциклов — накопилось немало вопросов. Об этом пишут в редакцию наши читатели В. Метревели (г. Батуми), В. Коненко (г. Харьков), Ю. Некрасов (г. Москва), Э. Эльяшов (г. Одесса), А. Демченко (г. Тбилиси) и многие другие.На вопросы владельцев мотоциклов ИЖ отвечают инженеры Ижевского машиностроительного завода В. Абрамян и В. Рожнов.   НА МОТОЦИКЛЕ «ИЖ-ЮПИТЕР» ПЕРВОГО ВЫПУСКА ИНОГДА НЕРАВНОМЕРНО РАБОТАЮТ ЦИЛИНДРЫ. УСТРАНИМ ЛИ ЭТОТ ДЕФЕКТ И В ЧЕМ ЕГО ПРИЧИНЫ? ПОМОЖЕТ ЛИ УСТАНОВКА ОДНОГО ПРЕРЫВАТЕЛЯ И ДВУХИСКРОВОЙ КАТУШКИ?   Да, действительно, у некоторых мотоциклов цилиндры работают неравномерно. Специальными исследованиями» проведенными на заводе, было установлено, что создают эту неравномерность в основном два дефекта. Первый — выступы между сопловой камерой и корпусом карбюратора (рис. 1), поставляемого Лен...
