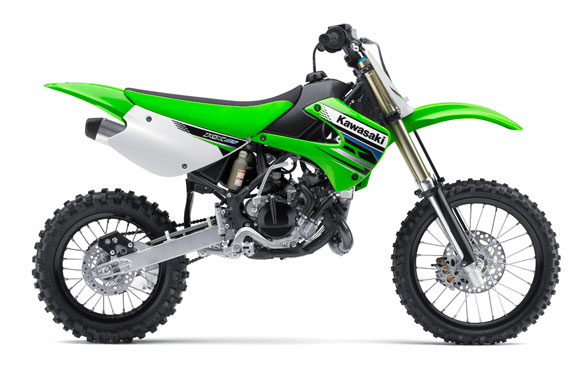

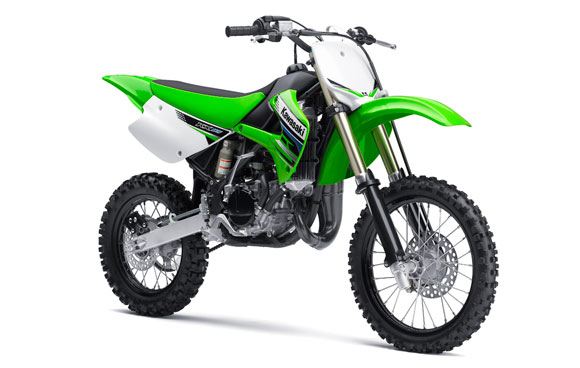

Мотоцикл Kawasaki KX 85 2012 обзор

Бесконтактная система зажигания и дополнительные приборы контроля двигателя Jawa 638

Установка генератора переменного тока Г421 на ИЖ-49 и ИЖ-350. Чертеж переходного фланца и измененная схема электрооборудования

Вместо постоянного переменный Мотоциклы ИЖ-49, как известно, давно сняты с производства. Но многие еще не хотят с ними расставаться, потому что эти надежные неприхотливые машины хорошо приспособлены к тяжелым условиям эксплуатации. Серьезные трудности создает, пожалуй, лишь система электрооборудования постоянного тока, включающая несколько сложных приборов. требующих особого ухода.Я упростил эту систему, переведя ее на переменный ток по образцу мотоцикла «Восход», то есть использовал его электрическую схему, генератор Г-421 и катушку Б-300.Единственная сложность переделки заключается в установке генератора. Для него надо выточить показанный на рисунке фланец-переходник из любой стали. который винтами М6—15 через отверстия диаметром 6,5 мм крепим на правой половине картера вместо прежнего генератора. На правую полуось коленчатого вала ставим ротор генератора и приворачиваем его укороченным на 15 мм старым болтом. Затем устанавливаем поршень так. чтобы он на 4 мм н...

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле.  Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер.  1979N03P31

ИЖ Юпитер 5К 01. Испытания

Экзаменуем Юпитер   О новом «Юпитере» модели «5-01», который редакция сравнительно недавно получила для испытаний, журнал уже рассказывал (1988, № 8). Сейчас, когда на спидометре мотоцикла более 10 тысяч километров, можно с уверенностью сказать: положительные впечатления, оставшиеся после первого знакомства, подтверждаются. Особенно радуют у нового «Юпитера» комфортабельность и тяговитость. По первому параметру ИЖ нисколько не уступает теперь ЯВЕ, в этом мы убедились. У него удобное широкое седло, достаточно эластичная подвеска, высокий и широкий руль связан с мостиком рулевой колонки не жестко, а через резинометаллические втулки, и потому на него не передаются вибрации ходовой части. О моторе, думаем, надо сказать чуть подробнее. Минувшим летом, а все помнят, конечно, что было оно на редкость жарким, мы провели отпуск в мотоциклетном путешествии. В нашей группе, кроме редакционного Юпитер-5К-01, был еще один «Юпитер» — четвер...

Установка генератора Г424 (12 В) на двигатель К-750М01

Смените генератор Если на мотоцикле «Днепр» МТ10 (или его модификации) с 12-вольтовым электрооборудованием в соответствии с разрешением завода вы установили двигатель К—750М01, снабженный 6-вольтовым генератором, целесообразно сохранить прежнюю систему, как более совершенную.Чтобы поставить генератор Г424 (12 В) на двигатель К—750М01, я сделал переходник, показанный на рисунке. Прикрепил его к картеру теми же шпильками, что и генератор. Можно применить и два болта. Площадку под генератор на картере я убрал при помощи шарошки и напильника. Вместо 6-вольтовой катушки зажигания использовал обычную автомобильную 12-вольтовую.Переоборудованный двигатель без замечаний отработал уже 32 тысячи километров.  Переходник для генератора Г424.  Ю. БУРОЧКИН г. Гомель 1985N10P33
