Двигатель МТ10-32

Модернизированный двигатель Днепра



Практика эксплуатации «Днепра» МТ10-36, выпускавшегося киевским мотоциклетным заводом в последние годы, показала, что основные параметры его двигателя не вполне удовлетворяют мотоциклистов, живущих в сельской местности. Так, при движении по грунтовым, булыжным, щебеночным дорогам они почти никогда не используют максимальную мощность (36 л, c.), достигаемую при очень высоких оборотах (6900 об/мин), а крутящий момент, определяющий тяговые свойства двигателя, недостаточен при малых и средних, типичных для таких условий. Из-за этого часто приходится переключать передачи, поддерживая высокие обороты, что требует и определенного мастерства, и затраты физических сил и (немаловажно) влечет дополнительный расход топлива.

Поскольку тяжелые мотоциклы эксплуатируются главным образом в сельской местности, завод провел модернизацию двигателя, чтобы он полнее соответствовал этим условиям. Новое обозначение двигателя — МТ10-32, и с середины 1985 года его устанавливают на «Днепр-11» и «Днепр-16».



Внешние скоростные характеристики двигателей МТ10—36 (сплошная линия) и МТ10—32 (пунктир

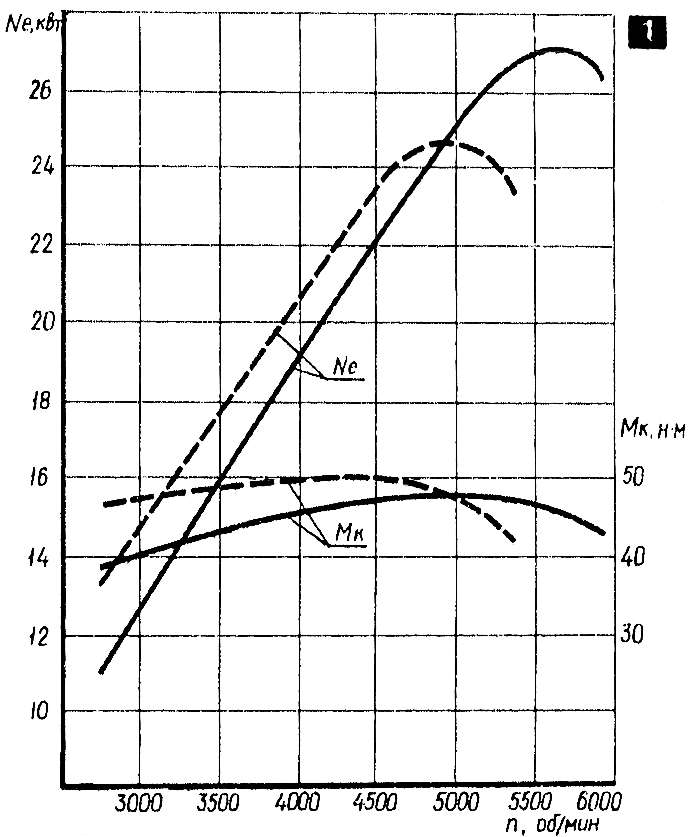

Рис. 1. Внешние скоростные характеристики двигателей МТ10-36 (сплошная линия) и МТ10-32 (пунктир): Ne — эффективная мощность; Мк — крутящий момент.



Сравнивая внешние скоростные характеристики (рис. 1) МТ10-36 и модернизированного мотора, видим, что у МТ10-32 максимальная мощность и крутящий момент смещены в сторону более низких оборотов коленчатого вала. Причем крутящий момент увеличился до 50 Н*м (5 кгс*м) и мало изменяется в довольно большом диапазоне оборотов. Максимальная мощность стала несколько ниже, но зато на режимах более часто используемых оборотов она заметно возросла,

В результате улучшились тягово-динамические качества мотоцикла, поднялся так называемый коэффициент приспособляемости, характеризующий способность двигателя сохранять частоту вращения коленчатого вала при увеличении нагрузки. Теперь на мотоцикле (без ущерба для скоростного движения по шоссе) легче ездить по плохим дорогам, реже требуется переходить с одной передачи на другую.



Поршни двигателей МТ10-32 мт10-36

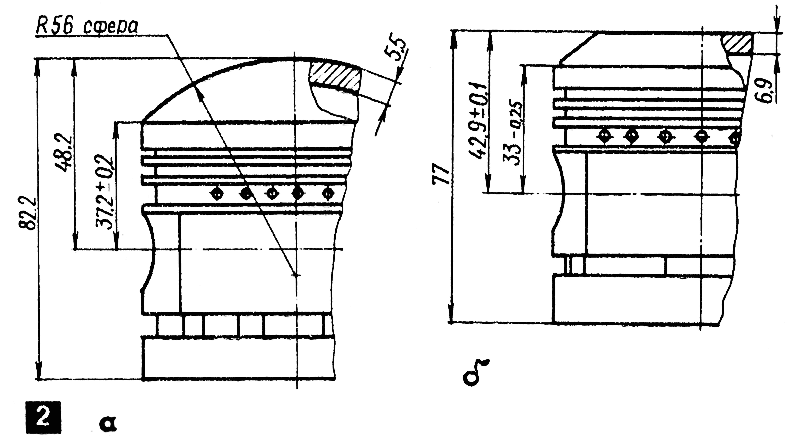

Рис. 2. Поршни двигателей: а — МТ10-36; б — МТ10-32.



Какие же конструктивные изменения претерпел сам двигатель? Вместо поршней со сферическим днищем здесь применены поршни с вытеснителем и плоским днищем (рис. 2). Его номер по каталогу — КМЗ-8.155 01 237. С новым поршнем улучшилось качество смесеобразования в камере сгорания и снизилась теплонапряженность. Поршни старой и новой конструкций полностью взаимозаменяемы и пригодны для всех ранее выпускавшихся двигателей «Днепра» — К-650, МТ9, МТ10, МТ10-36. Однако меняют их только парами.

Чтобы снизить теплонапряженность двигателя, когда во время движения по трудной дороге с небольшой скоростью цилиндры слабо обдуваются встречным потоком воздуха, а также понизить требовательность мотора к качеству бензина, уменьшена с 7,5 до 7,0 степень сжатия. Это достигнуто увеличением на 0,9 мм высоты цилиндра (расстояния между поверхностями, прилегающими к блоку и головке цилиндров, рис. 3). В остальном цилиндры совершенно одинаковы.

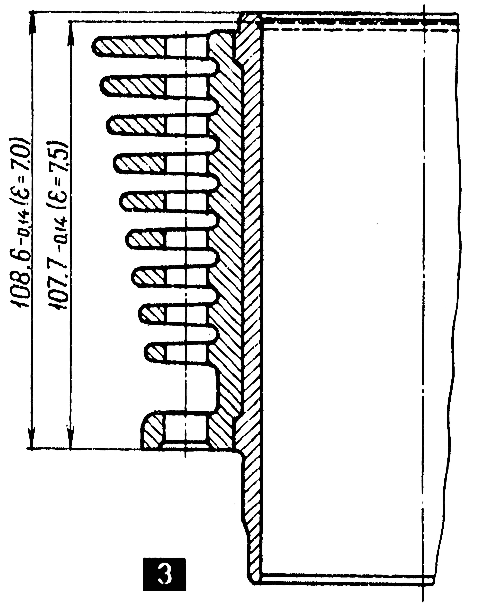

Рис. 3. Цилиндры двигателя МТ10-32 (сплошная линия) и МТ10-36 (пунктир)

Рис. 3. Цилиндры двигателя МТ10-32 (сплошная линия) и МТ10-36 (пунктир).



И наконец, изменен профиль кулачков распределительного вала, что и обеспечило благоприятную характеристику крутящего момента.

Новые поршни, цилиндры и распределительные валы завод будет поставлять в торговую сеть не комплектами, а раздельно.

Цилиндры с размером 108,6 мм можно устанавливать на все ранее выпущенные модели мотоциклов «Днепр» с двигателем МТ. При этом, чтобы предотвратить возможную течь масла из-под уплотни-тельных резиновых колпачков на кожухах штанг из-за ослабления усилия их прижима, рекомендуется между каждым колпачком и упорным кольцом на кожухе установить металлическое кольцо (шайбу) толщиной 1,0, наружным диаметром 23, внутренним — 17,6 мм.

При использовании новых поршней надо помнить, что их подбирают с таким же цветовым индексом, какой имеют поршневой палец и верхняя головка шатуна, а их массы должны быть одинаковыми.

Перед монтажом поршень нагревают до температуры 80—100° С и соединяют с шатуном таким образом, чтобы стрелка на днище поршня была направлена в сторону центрифуги. Цилиндры же подбирают так, чтобы монтажный зазор между наибольшим диаметром юбки поршня и цилиндром находился в пределах 0,05—0,07 мм.

Напомню, что перед установкой цилиндров кольца на поршнях разводят, чтобы стыки находились под углом 120° один к другому, а зеркало цилиндра смазывают маслом. При установке головки цилиндра гайки затягивают в два приема: вначале равномерно малым усилием, а потом окончательно усилием 2,8—3,6 кгс*м.

После установки новых поршней и цилиндров двигатель регулируют, а затем обкатывают. Только после этого можно ездить на мотоцикле с максимальной нагрузкой и большими скоростями.

Ныне на двигателе мотоцикла « Днепр» проходят испытания поршневые масло-съемные кольца другой конструкции — стальные, четырехэлементные. При пробеге 30 тысяч километров и более расход масла с ними не превышает 50 г/100 км.

В ближайшее время завод намечает комплектовать моторы новыми, более современной конструкции карбюраторами типа К—63 ленинградского карбю-раторно-арматурного завода. Результаты испытаний обнадеживают — в пределах 10% снизился расход топлива, выброс вредных газов удовлетворяет требованиям стандарта, увеличился ресурс карбюратора. Готовится внедрение в серийное производство нового воздушного фильтра с бумажным элементом, обеспечивающим лучшую очистку всасываемого воздуха.

Подробнее о новых карбюраторах и воздушном фильтре мы расскажем позже, когда начнется их серийное производство.

Ф. ШИПОТА, инженер

г. Киев
