На видном месте

В редакцию приходит много писем читателей с просьбой рассказать как правильно устанавливать указатели поворота на мотоциклах и какие приборы можно использовать для этой цели. Отвечает мастер спорта Б. Ф. Демченко.

Необходимость указателей поворота на мотоциклах ни у кого теперь не вызывает сомнения. Мотороллеры «Турист» и В-150М уже снабжаются указателями. В этом году они появятся на новых ИЖах. а также на мотоцикле Восход 2. Владельцам же машин прежних выпусков приходится устанавливать эти приборы самостоятельно.

Промышленность только начала выпускать нужное оборудование в комплекте, поэтому мотолюбители используют автомобильные или самодельные приборы.
В помощь им журнал неоднократно помещал различные материалы. Так, о переделке 12-вольтового автомобильного реле-прерывателя рассказывалось в ноябрьском, об изготовлении электронного реле — в майском номерах за 1970 год, а некоторые сведения об указателях поворота были опубликованы о июльском номере за 1965 год.

Согласно действующей ныне нормам, разработанной НИИавтоприборов совместно с ВНИИмотопромом. мотоцикл мотороллер или мопед должен иметь спереди и сзади по два фонаря указателей — два левых и два правых. В случае, если их свет виден одновременно спереди и сзади, допускается совмещение двух указателей в одном корпусе.

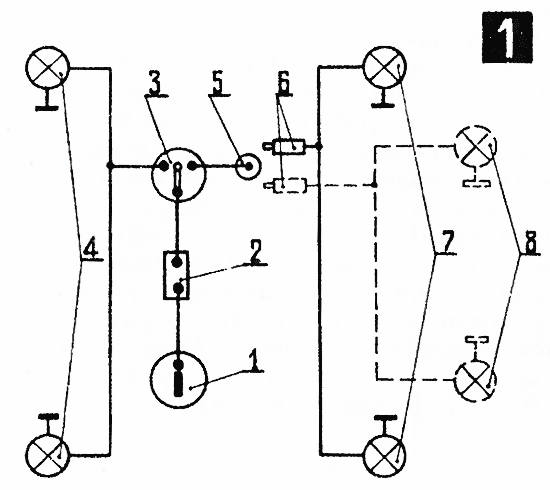

Рис. 1. Электрическая схема указателей поворота

Рис. 1. Электрическая схема указателей поворота:
1 — центральный переключатель;
2 — реле указателя поворота:
3 — переключатель;
4 — передний и задний фонари левой стороны;
5 — штепсельная розетка;
6 — вилки фонарей указателей правой стороны и коляски;
7 — фонари указателей мотоцикла;
8 — фонари указателей коляски.



Расстояние, между крайними внутренними точками рассеивателей фонарей не может быть менее 150 мм для мотоциклов-одиночек или 600 мм для мотоциклов с коляской. Указатели, расположенные на руле, должны отстоять один от другого по меньшей мере на 500 мм. Кроме того, фонари как задние, так и передние на мотоциклах одиночках следует размещать на равном расстоянии от оси симметрии машины, на одинаковой высоте и в одной плоскости.

Передние указатели должны находиться на высоте не более 1300 мм и не менее 400 мм от земли, задние — на высоте не более 1000 мм и не менее 400 мм от земли. Указатель на боковом прицепе располагается на высоте от 400 до 800 мм.

Если мотоцикл, укомплектованный коляской, время от времени эксплуатируется как одиночка, его необходимо оборудовать соответствующими приборами и с правой стороны, предусмотрев, однако. возможность подключения вместо них указателей прицепа. Для этого в схему вводят специальную штепсельную розетку или штепсельный разъем, как показано на рис.1.

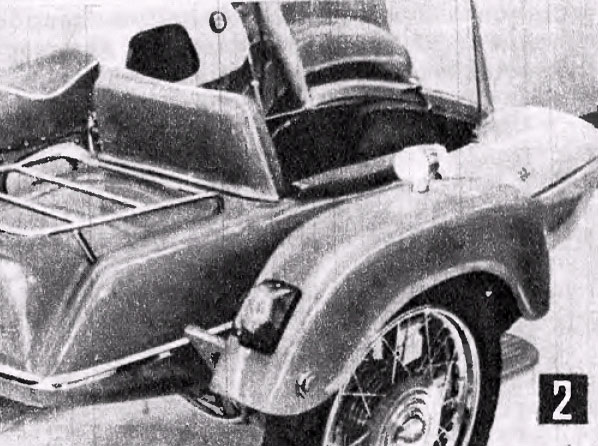

Рис. 2. Так установлены фонари указателей на ИЖ-ЮЗ с коляской

Рис. 2. Так установлены фонари указателей на ИЖ-ЮЗ с коляской



На коляске можно применять два указателя — один сзади, другой спереди, или один в высшей точке крыла коляски при условии, что его свет виден и спереди и сзади. Примером такой установки фонаря может служить мотоцикл ИЖ Юпитер З с коляской (рис. 2).

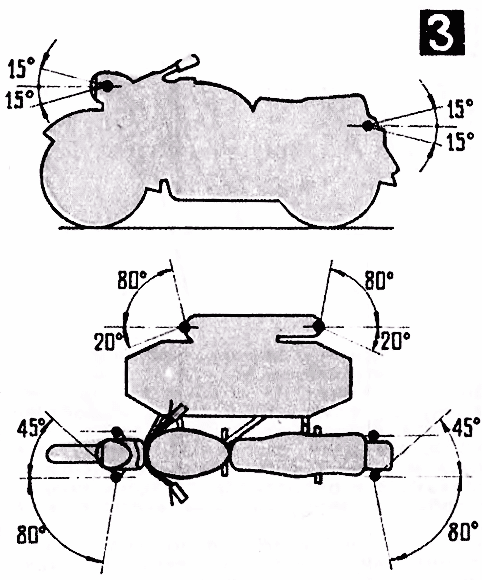

Рис. 3. Углы видимости фонарей указателей поворота на мотоцикле

Рис. 3. Углы видимости фонарей указателей поворота на мотоцикле.



Многие мотоциклисты подключают к реле-прерывателю лампы габаритных фонарей, используя их и как указатели. Такую «рационализацию» нельзя одобрить, потому что при этом не обеспечиваются нужные углы видимости и яркость указателей поворота, оговоренные нормалью (рис. 3).

В соответствии с «Правилами движения» разрешается устанавливать указатели белого и оранжевого цвета впереди и оранжевого и красного сзади.

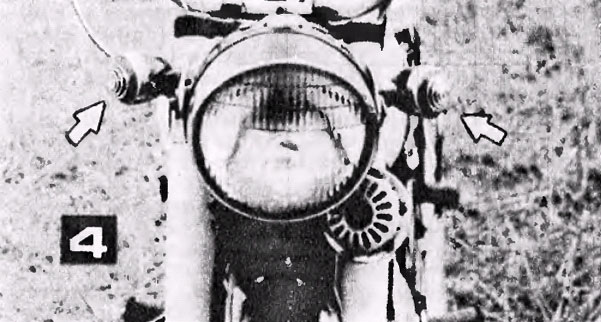

Рис. 4. Установка фонарей ПФ-10 на фаре.

Рис. 4. Установка фонарей ПФ-10 на фаре.



К перечисленным требованиям добавим еще одно: фонари следует располагать так, чтобы они не разбились при случайном падении мотоцикла. С этой точки зрения ручки руля наименее подходящее место. Спереди лучше всего смонтировать фонари на кронштейнах крепления фары (рис.4), а сзади — на крыле. Рекомендуем фонари ПФ-10 (раньше их ставили на автомобили и мотоколяски в качестве подфарников). У них металлический корпус и выпуклый рифленый рассеиватель красного (ПФ-10П) или белого (ПФ-10Н) цвета. В передних надо ставить лампочки мощностью не меньше 10 вт, в задних — не меньше 15 вт. Если же используются фонари с зеркальным отражателем (типа велосипедной фары), мощность лампочек может быть снижена вдвое.

Пригоден для мотоциклов имеющийся в продаже новый задний фонарь мотороллера «Вятка», изготовленный в виде трехсекционной световой панели. Средняя секция — задний фонарь и стоп-сигнал, две оранжевые крайние — указатели поворота. Фонарь не портит внешнего вида машины и легко монтируется, указатели хорошо видны издалека.

Следующий узел схемы — переключатель. Наиболее приемлем из существующих — П25А (или П-200). используемый при включении ближнего дальнего света на мотоциклах. Для его установки на руле не требуется никаких переделок.

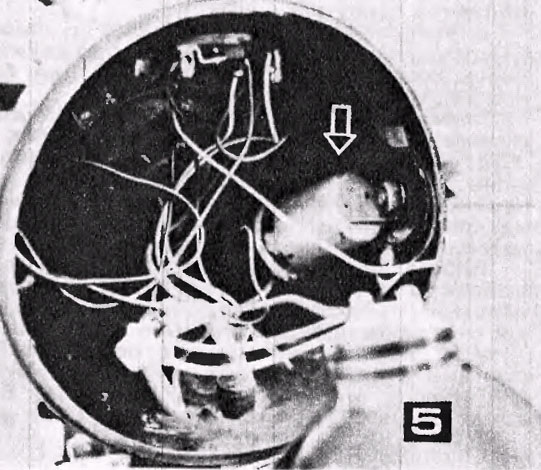

Рис. 5. Размещение реле-прерывателя в фаре

Рис. 5. Размещение реле-прерывателя в фаре.

Реле-прерыватель обычно размещают в фаре (рис. 5) или инструментальном ящике.

Наконец, для контроля за лампами указателей (если их свет не виден водителю) ставят сигнальную лампу (6в; 1,5 вт) на кожухе фары или в другом удобном месте. Она начинает учащенно мигать, если вышла из строя лампа указателя поворота.

Как видите, затраты невелики, работа несложная, а выигрыш неоспорим.
