Установка генератора Г424 на двигатели К750, К750М, К750М-01, М-72

Новый генератор на старые машины







При капитальном ремонте двигателя тяжелых мотоциклов с 6-вольтовым электрооборудованием или б случаях, когда выходит из строя "родной" генератор Г414, у владельца машины возникает естественное желание применить более совершенный и мощный 12-вольтовый Г424. С ним надежнее работает электро-оборудование, выше световые характеристики приборов, можно использовать широко распространенные автомобильные лампы. Поскольку по посадочному месту эти генераторы невзаимозаменяемы, совет об установке Г424 на двигатель К750М-01, опубликованный в октябрьском номере журнала за прошлый год, вызвал интерес читателей и просьбу рассказать подробнее, как это сделать на мотоциклах других марок и моделей.

Предоставляем слово специалисту по ремонту тяжелых мотоциклов инженеру А. СМИРНОВУ, которого редакция познакомила с предложениями читателей на эту тему.

Прежде всего должен напомнить, что переделка электрооборудования не ограничивается установкой нового генератора. Дополнительно придется приобрести и смонтировать катушку зажигания В204 (или автомобильную Б115), реле-регулятор РР330, реле указателей поворота РС427, еще одну 6-вольто-вую аккумуляторную батарею ЗМТ-6 (или вместо старой одну 12-вольтовую 6МТ-9), звуковой сигнал С304 или С205 и все лампы (об этом подробно рассказано в ноябрьском номере журнала за 1983 год).

Суть работ по установке Г424 на картер старого мотоцикла состоит в том, что надо сделать переходную деталь, подготовить место для ее установки и закрепить ее и генератор. Здесь, вероятно, может быть множество вариантов. Рассмотрим наиболее рациональный, обеспечивающий необходимую точность установки генератора. Он основан на предложении читателя журнала Г. Остроумова из г. Благовещенска Амурской области и способе, примененном группой работников предприятия, занимающегося ремонтом тяжелых мотоциклов. Правда, этот вариант относится к категории выполняемых на станочном оборудовании при полностью или частично разобранном (без масляного поддона, крышки и шестерен газораспределения, генератора, масляного насоса и ряда других деталей) двигателе, снятом с мотоцикла. Последовательность работ такова.

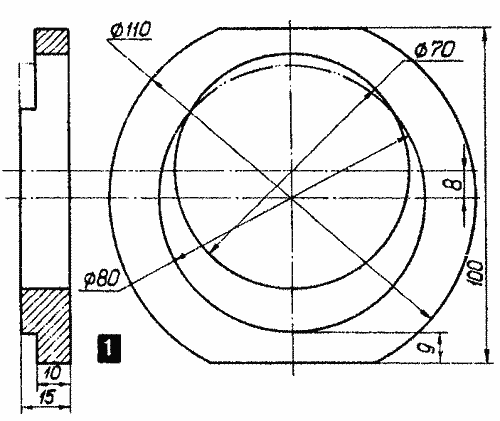

Переходник

Рис.1. Переходник.



Надо изготовить на токарном станке переходник (рис. 1) из алюминиевого сплава или стали любой марки. Установить и закрепить картер или частично разобранный двигатель на столе фрезерного станка и обработать поверхности А и Б (рис. 2). Установить переходник в гнездо картера, предварительно смазав поверхность Б клеем ВФ-2 с алюминиевой пудрой или эпоксидным. Можно вместо клея поставить бумажную прокладку на краске. Сжать детали при помощи кондуктора (рис. 3). Просверлить по кондуктору два отверстия (одновременно в переходнике и картере) диаметром 8,7 мм на-проход. После отверждения клея снять кондуктор с картера.

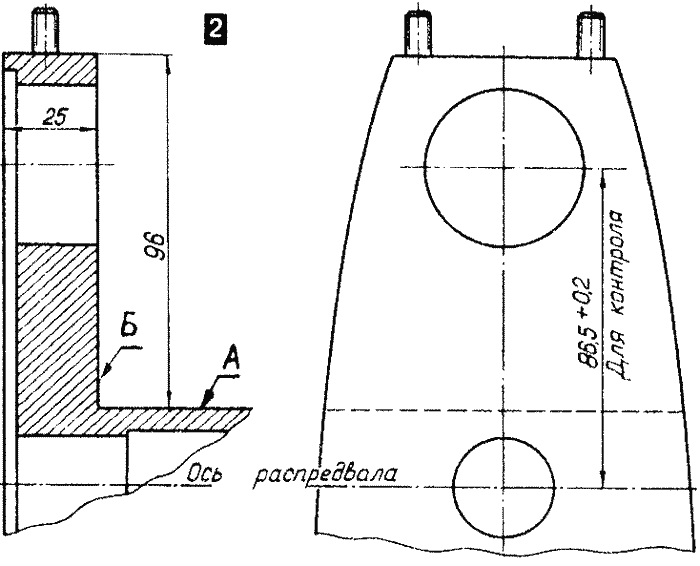

Обработка картера. А и Б — обрабатываемые плоскости

Рис.2. Обработка картера. А и Б — обрабатываемые плоскости.

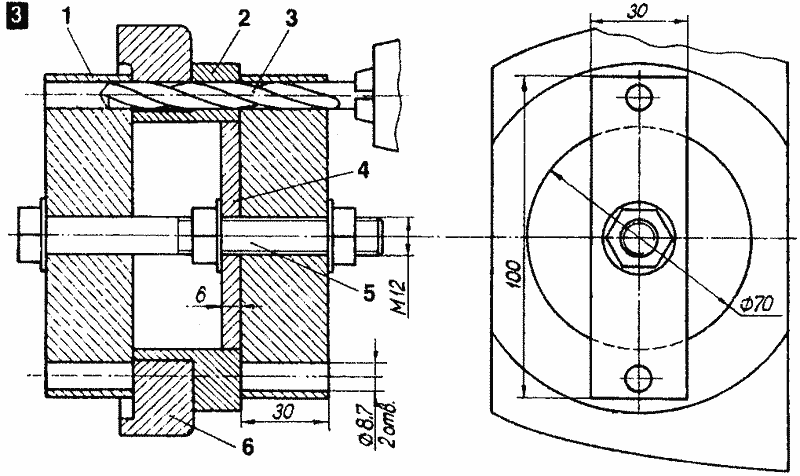

Сверление отверстий по кондуктору

Рис.3. Сверление отверстий по кондуктору: 1 — кондукторная планка (2 шт.); 2 — картер; 3 — сверло; 4 — шайба; 5 — болт М12—50; 6 — привалочная плоскость.



Снять две фаски 2x45°, нарезать резьбу М10х1,25 в переходнике и картере напроход. (Г. Остроумов предлагает использовать при этом только первый метчик — предварительный, чтобы обеспечить плотность резьбового соединения. Так можно поступить, если переходник изготовлен из алюминиевого сплава.)

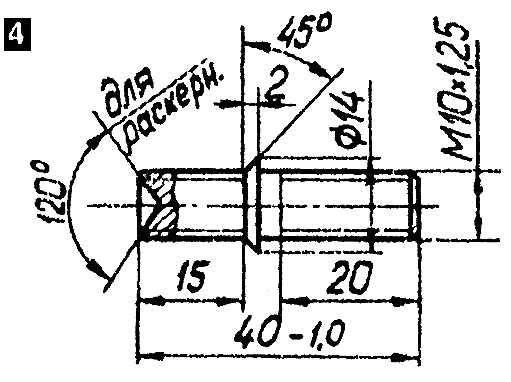

Шпилька

Рис.4. Шпилька.



Ввернуть две шпильки (рис. 4) в переходник и картер на клее БФ-2 или раскернить их после ввертывания со стороны прерывателя.

Установить картер или частично разобранный двигатель на стол координатно-расточного или фрезерного станка и расточить окончательно отверстие диаметром 70 мм в переходнике и картере, выдержав расстояние до оси распределительного вала 86,5 +0,2 мм (см. рис. 2).

Установить генератор Г424 на собранный после окончания станочных операций двигатель, предварительно подложив под его фланец уплотнительную бумажную или паронитовую прокладку. Отрегулировать зацепление шестерен и окончательно закрепить гайками М10Х1,25 с подложенными под них плоскими шайбами. Для более плотной посадки можно обрезать кромку на крышке генератора, которая прикрывает сальник вала ротора.

Мотолюбитель Ю.Бурыкин из г. Гомеля предлагает несколько упрощенный вариант переделки картера, пригодный, однако, только для двигателей К750, К750М, К750М-01 и М72. Он заслуживает внимания, потому что не требует снятия двигателя с мотоцикла и его частичной разборки. Правда, при этом объем ручных, в основном опиловочных работ возрастает, а точность исполнения снижается.

Порядок работы таков.

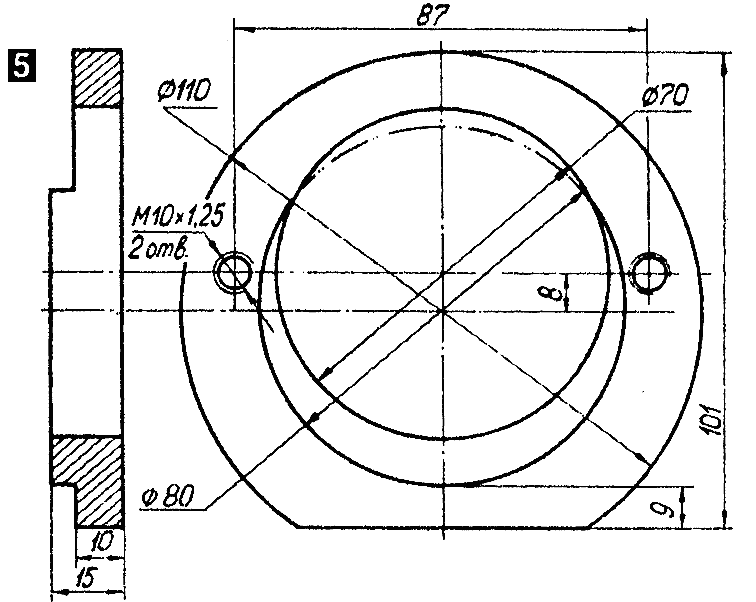

Переходник (для К750, К750М, 750М-01, М72)

Рис.5. Переходник (для К750, К750М, 750М-01, М72).



Следует изготовить из стали переходник (рис. 5). Обработать картер напильником и шарошками по поверхностям А и Б (см. рис. 2).

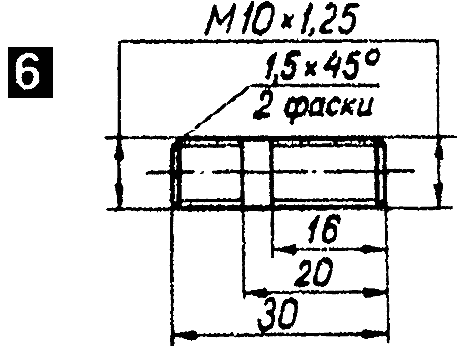

Шпилька

Рис.6. Шпилька.



Снять крышку шестерен газораспределения, вынуть провода высокого напряжения, просверлить с двух сторон на стыке два новых отверстия для них диаметром 6 мм. Изготовить из стали две шпильки (рис. 6) и три втулки (рис. 7).

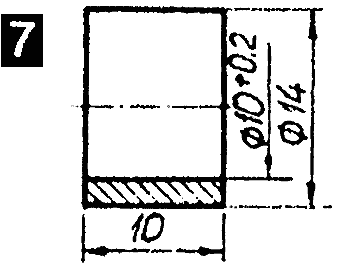

Втулка

Рис.7. Втулка.



Изготовить, установить на шпильки и закрепить гайками стальной уголок на картере двигателя, как показано на рис. 8. Вставить два длинных болта М10 в отверстия картера, болт М10 длиной 25 мм — в угольник, переходник — в отверстие диаметром 80 мм в картере двигателя (см. рис. 8). Надеть на болты втулки, отметить места их расположения на наружной цилиндрической поверхности переходника и, если есть возможность, прихватить электросваркой, Вынуть переходник из картера, снять втулки с болтов и приварить их к переходнику. Установить и закрепить переходник и крышку распределительных шестерен в картере посредством трех болтов (при необходимости головки их подрезать сбоку), шайб, гаек, предварительно обработав привалочную плоскость картера клеем или установив бумажную прокладку на краске.

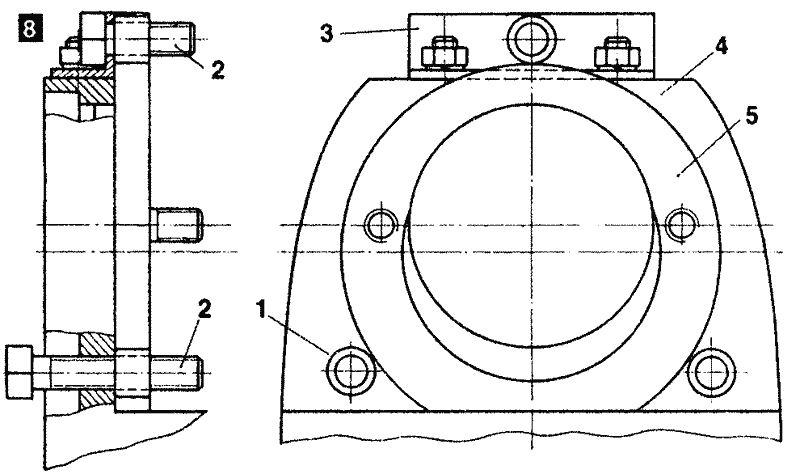

Размещение втулок на переходнике

Рис.8. Размещение втулок на переходнике: 1 — втулка (см. рис. 7 — 3 шт.); 2 — болт М10 (3 шт.); 3 — уголок; 4 — картер; 5 — переходник.



После установки приборов 12-вольтовой системы электрооборудования (катушка зажигания, реле-регулятор, электролампы, аккумулятор и др.) и их подсоединения делают пробный пуск двигателя и окончательно регулируют систему, помня, что даже кратковременное отсутствие нагрузки на генераторе Г424 (работа без подсоединенного аккумулятора или других потребителей электроэнергии) приводит к пробою выпрямительного блока и выходу из строя самой генераторной установки.




1986N06P22-23
