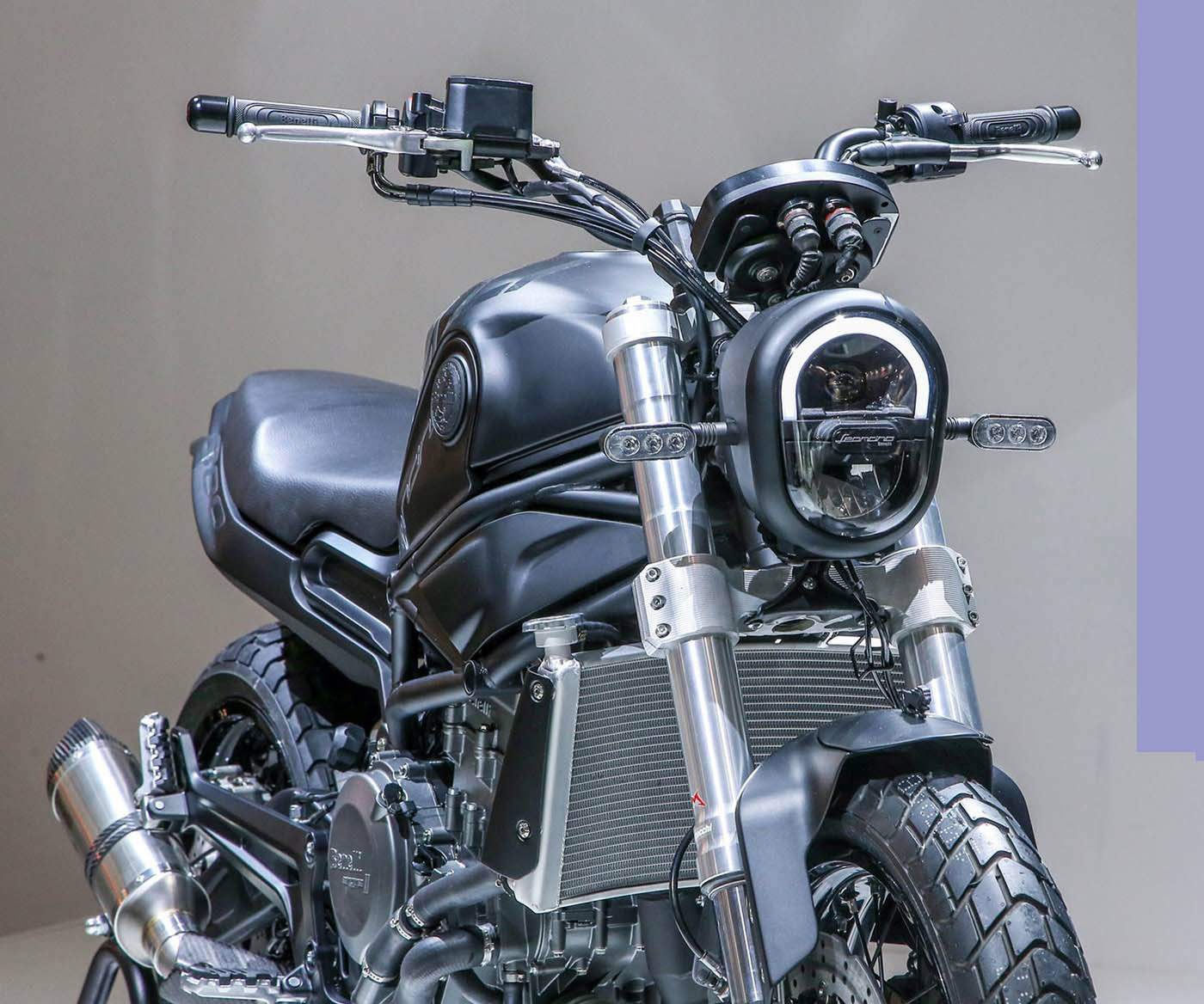

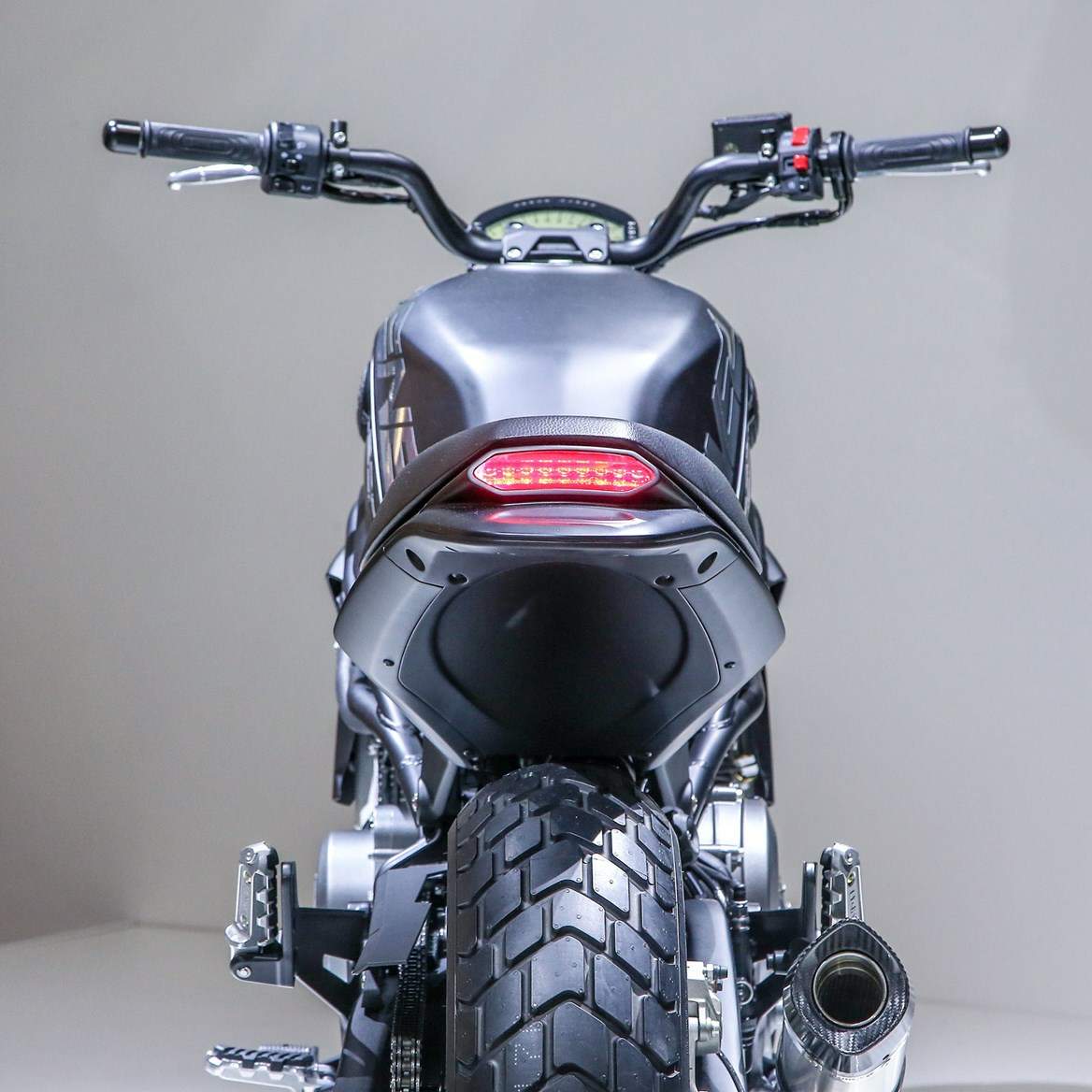

Мотоцикл Benelli Leoncino 800 concept 2019 Фото, Характеристики, Обзор, Сравнение на БАЗАМОТО

Решение проблемы засорения поплавковой камеры в карбюраторе

Владельцам мотоцикла Ява 634 Чтобы сливное отверстие в поплавковой камере карбюратора на мотоцикле Ява 350 634 не засорялось, я вставил в него изогнутую (см. рисунок) пластмассовую трубку (пригоден использованный стержень от шариковой авторучки). Прямую трубку нагрел в кипятке и остудил на предварительно согнутой проволоке подходящего диаметра — так она сохранит форму и на ней не будет изломов. Установить ее легко если предварительно ослабить крепление крышки поплавковой камеры, а затем затянуть винты, зажав конец трубки в сливном отверстии.М. ИВАНОВ172500, Калининская область, г. Нелидово,ул. Куйбышева, 66, кв. 4 Пластмассовая трубка, предохраняющая сливное отверстие карбюратора от загрязнения: 1 — корпус поплавковой камеры; 2 — трубка; 3 — поплавок. 1980N06P33

Надежная фиксация крышки инструментального ящика на мотоцикле CZ

Надежный запор У мотоциклов CZ инструментальные ящики запираются винтом (см. рисунок), который во время движения иногда отворачивается (этот недостаток отмечен в редакционном тесте — «За рулем», 1981 №1). Чтобы избавиться от него, я переделал фиксатор. С винта 3 удалил резьбу и просверлил насквозь отверстие в кронштейне 4 крышки. На винт надел подходящие шайбы 5 и пружину 6, ограничив ее ход шплинтом 7, для которого в винте просверлил отверстие. Фиксация крышки инструментального ящика: а — до переделки; б — после переделки; 1 — крышка ящика; 2 — корпус глушителя впуска; 3 — винт; 4 — кронштейн крышки; 5 — шайбы; б — пружина; 7 — шплинт. Теперь, чтобы открыть ящик, достаточно оттянуть винт за головку. За два года эксплуатации пружинный фиксатор доказал свои преимущества перед винтовым.В. ВАСИЛЬЕВ Донецкая область, г. Краматорск 1981N08P41

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле. Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер. 1979N03P31

Какие подшипники и сальники применяются на мотоциклах ИЖ-Планета и ИЖ-Юпитер

Читатель А. Устинов из Кемерова спрашивает, какие подшипники и сальники применяются на мотоциклах «ИЖ — Планета» и «ИЖ — Юпитер», и просит сообщить их номера.Коленчатый вал мотоцикла «Планета» (всех моделей) опирается на два роликовых подшипника 2505К и на один шариковый подшипник 304 (слева). Его цапфы уплотняются сальником, имеющим обозначение ИЖ-49 сб. 1-30-1 с крышкой (справа) и сальником ИЖ-49 сб. 1-40-3 (слева).Коленчатый вал «Юпитера» (тоже всех моделей) устанавливается на трех шарикоподшипниках 205 и на шарикоподшипниках 304 (слева). Сальники такие: правый — ИЖ-49 сб 1-30-3 с крышкой, левый — ИЖ-Ю сб. 1-50 и по одному сальнику ИЖ-Ю сб. 1-14-1 в каждой из двух крышек кривошипных камер.Вторичный вал коробки передач и у о Планеты» и у «Юпитера» опирается на роликоподшипник 192906 К1М и уплотняется сальником ИЖ-49 сб. 1-28-1.Первичный вал у всех мотоциклов слева опирается на шарикоподшип...

ИЖ Юпитер 5-01 К (ИЖ-6.114-01 )

Самый молодой Юпитер В среднем через каждые два - два с половиной года мотоциклетное производство ПО «Ижмаш» выпускает или новую модель или одну из модификаций «планет» и «юпитеров». Общий вид мотоцикла ИЖ Юпитер-5-01. Обтекатель, новые бак, сиденье, инструментальные ящики изменили внешний вид мотоцикла, осовременили его форму. Когда мы в мае побывали в Ижевске и прошли вдоль нитки самого крупного в стране мотоциклетного конвейера, с которого сходит уже до 400 тысяч машин в год, то сразу отметили для себя: основное место в производственной программе завода занимают новые модели «ИЖ Планета-5» и «ИЖ Юпитер-5-01». Правда, между ними можно было увидеть небольшие вкрапления «Планеты-4» с двумя глушителями и старой экипажной частью. Но, как выяснилось, предназначались они для продажи в некоторых странах Азии и Латинской Америки, где хорошо зарекомендовали себя и где на них сохраняется спрос. Нам же ...
