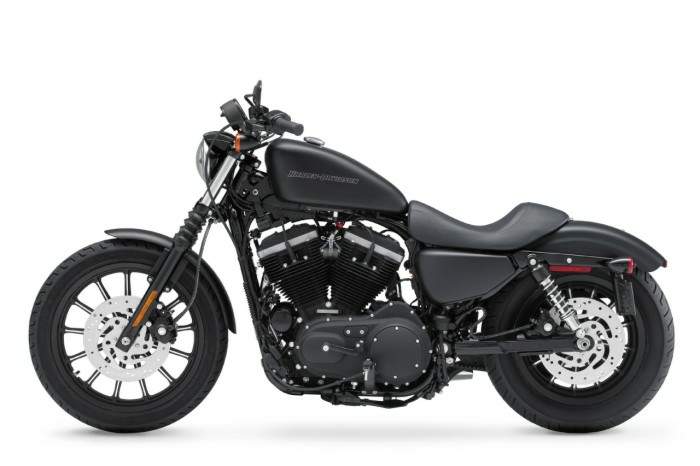

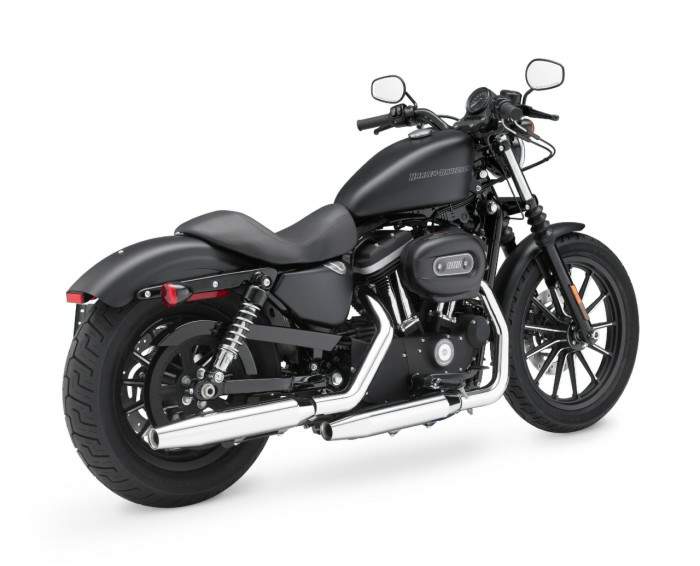

Мотоцикл Harley Davidson XL 883N Iron 2011 Фото

Мотоцикл Harley Davidson XL 883N Iron 2011
Мотоцикл Harley Davidson XL 883N Iron 2011Harley Davidson XL 883N Iron 2011
Мотоцикл Harley Davidson XL 883N Iron 2011Harley Davidson XL 883N Iron 2011
Мотоцикл Harley Davidson XL 883N Iron 2011Harley Davidson XL 883N Iron 2011

Мотоцикл Harley Davidson XL 883N Iron 2011 обзор

Технические характеристики Harley Davidson XL 883N Iron 2011

Двигатель Harley Davidson XL 883N Iron 2011

Двигатель
Air cooled, four stroke, 45 V-Twin, OHV, 2 per cylinder.
Объём двигателя
883
Диаметр цилиндра х Ход поршня
76.2 x 96.8 mm
Макс. Мощность
53 hp 38.6 kW @ 6000 rpm
Макс. Крутящий Момент
67 Nm @ 4100 rpm
Зажигание / Стартер
- / electric
Степень Сжатия
Electronic Sequential Port Fuel Injection (ESPFI)
Макс. момент, Нм.
67
Макс.мощность на об/мин.
6000
Макс. Мощность, кВт
38
Макс. Мощность, Л.с.
53
Макс. крутящий момент на об/мин.
4100

Трансмиссия Harley Davidson XL 883N Iron 2011

КПП / Привод колеса
5 Speed / Belt
Сцепление
Multi-plate, wet
Передаточные Числа
1st 10.407 2nd 7.436 3rd 5.53 4th 4.583 5th 3.93

Размеры и масса Harley Davidson XL 883N Iron 2011

Емкость Топливного Бака
12.5 Litres / 3.3 gal
Высота Сиденья
Unladen 683 mm / 26.9 in.
Мокрый Вес
256.3 kg / 565 lb

Ходовая часть и тормоза Harley Davidson XL 883N Iron 2011

Задний Тормоз
Single 260mm disc 1 piston caliper
Задняя Шина
150/80B16 77H
Передние Тормоза
Single 292mm disc 2 piston calipers
Передняя Шина
100/90B19 57H
Задняя подвеска
Dual hydraulic shock absorbers adjustable for preload
Передняя Подвеска
Conventional cartridge forks
Рама
Mild steel, tubular frame; circular sections; cast junctions Swingarm Mild steel, rectangular tube section, stamped junctions; MIG welded

Динамические характеристики Harley Davidson XL 883N Iron 2011

Информация подготавливается

Прочие характеристики Harley Davidson XL 883N Iron 2011

Год
2011-12
Модель
Harley Davidson XL 883N Iron

Описание Harley Davidson XL 883N Iron 2011

Описание мотоцикла Harley Davidson XL 883N Iron 2011 находится в очереди на публикацию статьи.
Анонс:
Сегодня чуть ли не под каждый нарождающийся на свет мотоцикл маркетологи стремятся выкроить свою нишу. Тот — дорожный спорт, этот — прогулочный эндуро. А вот к какому классу отнести мотоцикл, в котором всего понемногу? Хороший байк должен обладать надежным двигателем, иметь удобную эргономику и простое управление ...

Мотоцикл Harley Davidson Harley Davidson XL 883N Iron 2011 2011Мотоцикл Harley Davidson Harley Davidson XL 883N Iron 2011 2011

Harley Davidson XL 883N Iron низкой популярности в России мотоцикл оснащенный двигателем большой мощности 53лс. Несмотря на то, что хорошие модели мотоциклов отличаются весьма солидной ценой, а сезон их использования относительно короткий, рынок мототехники стремительно развивается. А если верить словам дилеров, то некоторые модели недавно выпущенных мотоциклов в начале сезона расходятся как горячие пирожки, и привезенных в Россию моделей явно не хватает для полного удовлетворения потребительского спроса.

Мотоцикл Harley Davidson Harley Davidson XL 883N Iron 2011 2011

Мотоцикл давно перестал быть альтернативой автомобиля, и забыты те времена, когда эту технику покупали только потому, что не хватало денег на полноценный автомобиль. Сейчас двухколесные транспортные средства во многих случаях можно назвать чудесами техники, и их стоимость может сравниваться с ценой на престижные автомобили.

Многие люди стали покупать мотоциклы для увлечений, так как езда на них или даже коллекционирование стали хорошим развлечением для многих людей. Многие мотоциклы, например Harley Davidson XL 883N Iron технические характеристики которого позволяют назвать модель престижной маркой, пользуются спросом как у начинающих, так и у опытных мотоциклистов.

Мотоциклы, имеющие объем двигателя 883 куб. см., появились в результате длительного труда изобретателей, стремившихся создать модель, не уступающую по характеристикам другим вариантам мотоцикла. В некоторых случаях эти модели не только не уступают, но и опережают другие мотоциклы, так как имеют минимальный расход топлива и прочие отличные параметры.

Мото с объемом двигателя более 400 кб. см, к которым относится Harley Davidson XL 883N Iron - это категория мотоциклов просто не может претендовать на звание «мотоцикла для новичка». Напротив это уже серьезная техника, требующая определенного управления мото-техникой с меньшим объемом двигателя. Да, она привлекает больше внимания, она самая красивая, быстрая, интересная и здесь есть огромный выбор моделей. Но с ростом мощности неизбежно вырастает и вес мотоцикла. В этом классе вы вряд ли найдете мотоциклы легче 180 кг, только если это не мотоциклы самых новых моделей.

Перейти ко всему модельному ряду мотоциклов Harley Davidson, на этой странице вы сможете найти мотоциклы Harley Davidson XL 883N Iron других годов выпуска и информацию о них

Мотоциклы похожие по характеристикам на XL 883N Iron:

Показаны похожие мотоциклы с ограничением 5шт, посмотреть все похожие на XL 883N Iron

Цена Harley Davidson XL 883N Iron по объявлениям о продаже на вторичном рынке (Б/У)

Максимальная цена Harley Davidson XL 883N Iron
среди найденых объявлений
899 000 руб.*
Средняя цена Harley Davidson XL 883N Iron
среди найденых объявлений
620 000руб.*
Минимальная цена Harley Davidson XL 883N Iron
среди найденых объявлений
2 000руб.*
