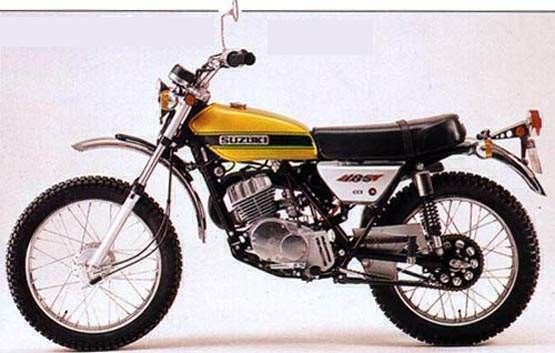

Мотоцикл Suzuki TS 185ER 1992 обзор

Cхема электрооборудования Ява 634

Электрооборудование Jawa 634 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35+35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4— лампа контроля работы генератора (6 В, 2 Вт); 5 — контрольная лампа дальнего света (6 В, 2 Вт); б — лампа освещения спидометра (6 В, 2 Вт); 7 — центральный переключатель; 8 — реле-прерыватель указателя поворота; 9 — звуковой сигнал; 10 — переключатель ближнего—дальнего света с кнопкой включения звукового сигнала; 11 — включатель указателя поворота; 12 — конденсаторы; 13 и 14 — контакты прерывателя зажигания левого и правого цилиндров; 15 и 16 — свечи зажигания; 17 — катушки зажигания; 18 — включатель стоп-сигнала; 19 — реле-регулятор напряжения; 20 — аккумуляторная батарея (6 В, 14 А-ч); 21 — генератор (6 В, 75 Вт); 22 — предохранитель (15 А); 23 — лампа стоп...

Использование кожуха цепи от мотоцикла Восход на Ява 634

Чехлы для Явы На некоторых мотоциклах Ява-634 (из первых партий поставки) довольно быстро выходят из строя чехлы цепи, а приобрести новые пока еще трудно. Вместо них для защиты цепи можно использовать чехлы от мотоцикла Восход. Переделка кожуха:1— рамка; 2— пластина; 3— распорная втулка; 4 — старая часть кожуха; 5 — удлинитель Чтобы закрепить их. надо изготовить два удлинителя 5 (см. рисунок) и две распорные втулки 3, посредством которых соединяем половины кожуха. Удлинители делаем, пользуясь оправкой. К ним привариваем (или припаиваем) рамки 1, которые предварительно при помощи тонкого зубила срубаем со старыхкожухов. Все соединения на кожухе желательно загерметизировать пайкой или другим способом. Для более надежного крепления кожухов следует изготовить новые хомутики или усилить старые, приварив к ним металлические пластинки.На моем мотоцикле после пробега 5000 километров чехлы имеют первоначальный вид.А. КОРНИЛОВ 606230, Горьковская обла...

Энергоснабжение Явы

Переделка кроссового мотоцикла ЧЗ-250 в многодневный

Переделка кроссового CZ-250 в многодневный   Многодневные мотоциклетные соревнования — самый универсальный вид мотоспорта. Они требуют от гонщика отличной физической подготовки, мастерства кроссовика и шоссейника, а от машины — надежности, хороших ходовых качеств и выносливости. Недаром международные шестидневные соревнования называют мотоолимпиадой, подчеркивая тем самым их значимость. В 1972 году советская команда заняла на «шестидневке», проходившей в ЧССР, четвертое место. Это, конечно, успех: наши спортсмены, как и победители, не получили штрафных очков в основных соревнованиях (призеров выявили лишь специальные испытания). Но чтобы подняться на пьедестал почета, многое предстоит еще сделать.В нашей стране проводятся городские, республиканские и всесоюзные многодневки. Число участвующих в них спортсменов сравнительно невелико. Росту массовости, помимо организационных трудностей, препятствует отсутствие технически совершенных мотоциклов. К сож...

Как увеличить долговечность реле поворотов ИЖРП-1С на мотоциклах ИЖ Планета 3 и Юпитер 3

Реле ИЖРП-1С На мотоциклах «ИЖ— Планета-3» и «ИЖ-Юпитер-3» реле указателей поворота ИЖРП-1С постоянно включено одновременно с зажиганием. Чтобы оно работало только при пользовании указателями поворота, некоторые мотоциклисты переделывают переключатели, как об этом рассказывалось в журнале «За рулем».Мотолюбители, которые знакомы с основами электро- и радиотехники, могут достичь той же цели незначительной переделкой реле. Достаточно ввести в схему два диода типа Д208 (или Д7) и изменить цепи коммутации, как показано на рисунке.Переделанное таким образом реле безотказно работает уже в течение трех лет.Б. РОГОЖИН141300, Московская область, г. Загорск, 4, кв. 4 Схема переделанного реле ИЖРП-1С(изменения выделены жирными линиями). 1976N06P37
