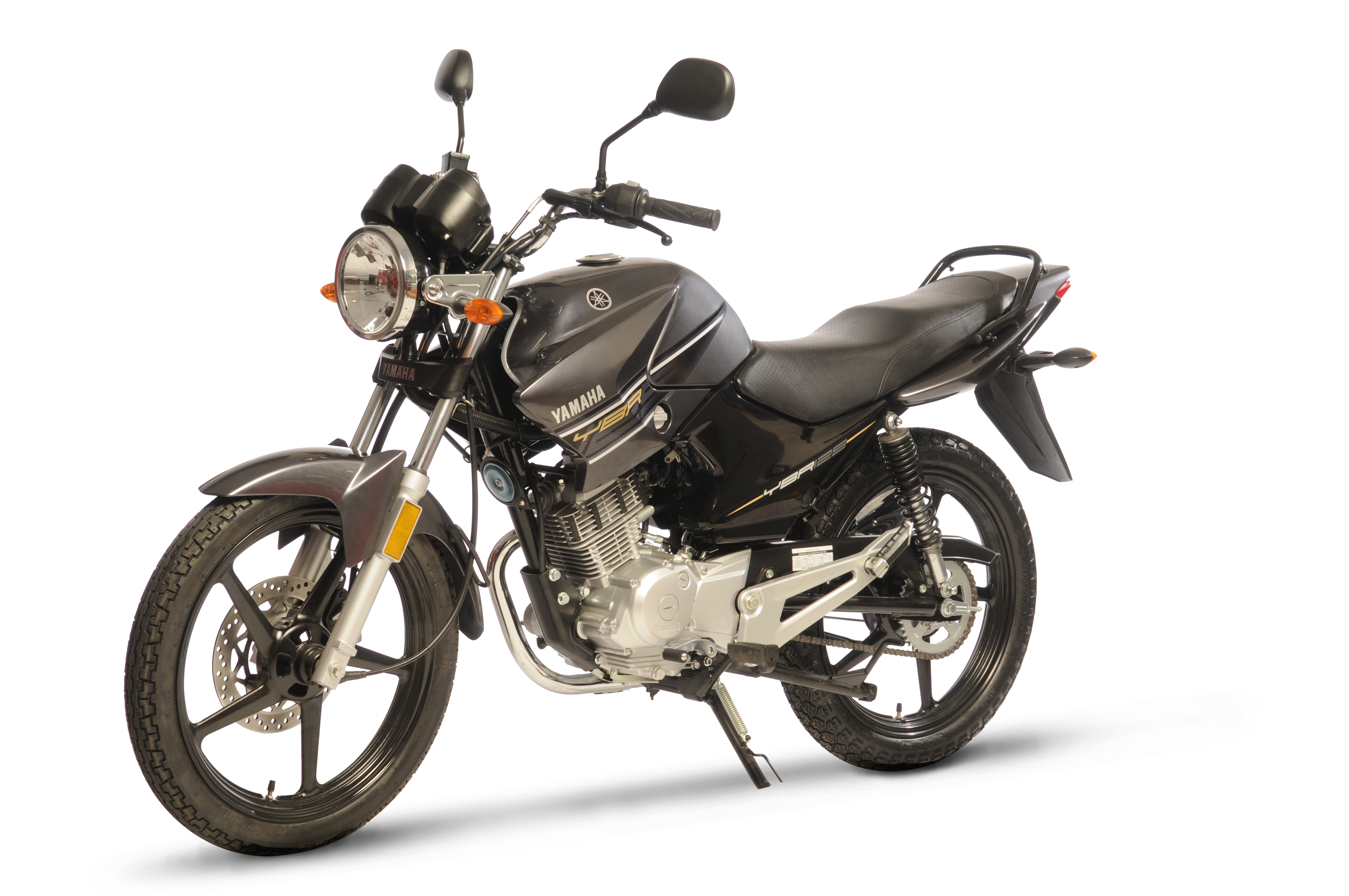

Третья модель Yamaha претерпела существенные изменения. Новая более привлекательная цветовая схема, новые бескамерные шины. Изменились некоторые расходные материалы
Новые колёсные пятиспицевые (пятилучевые) диски под бескамерные шины (Tubeless-TL) смотрятся современно и привлекательно.
Вернулся первоначальный карбюратор (Mikuni VM22) с рычажком подсоса, также добавились в нём и электронные компоненты — подогрев карбюратора призван облегчить запуск двигателя в холодную погоду.
Новая бескамерная дорожная резина, где передняя — ChengShin/C-910, а задняя — ChengShin/C-905. Постоянно включенный ближний свет при работающем двигателе (требования стандарта евро-3). Дожигатель несгоревшего топлива.

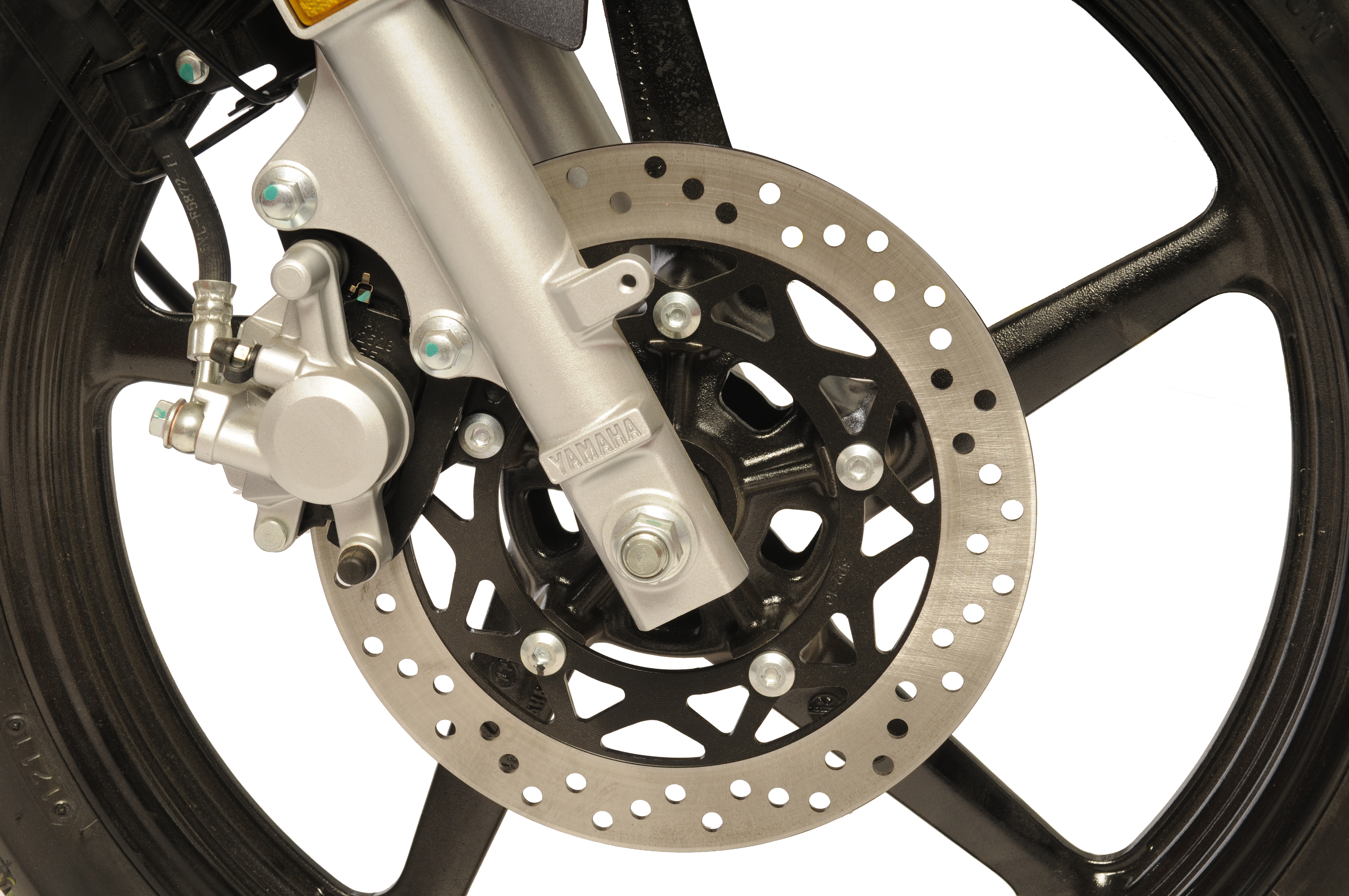

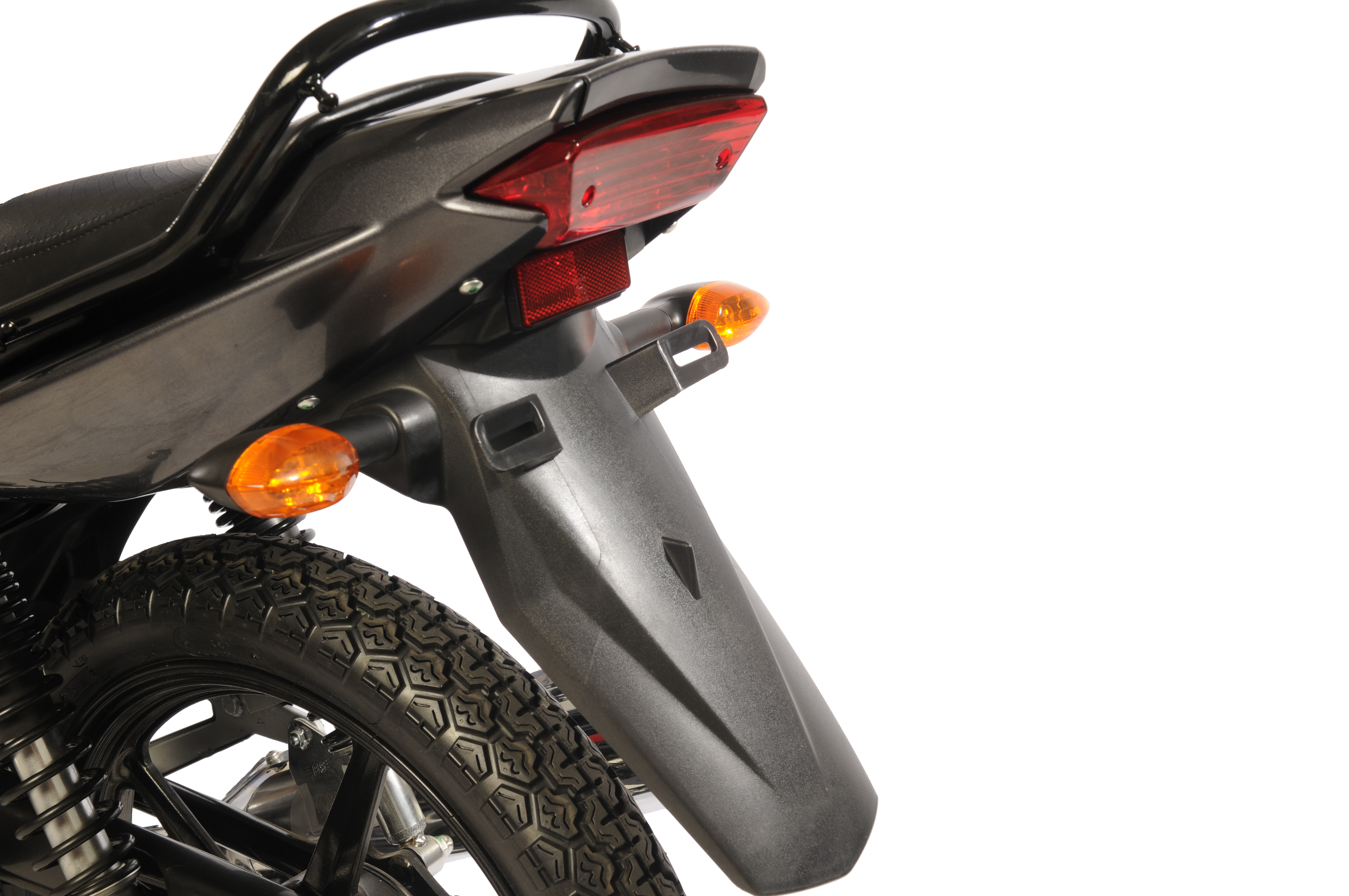

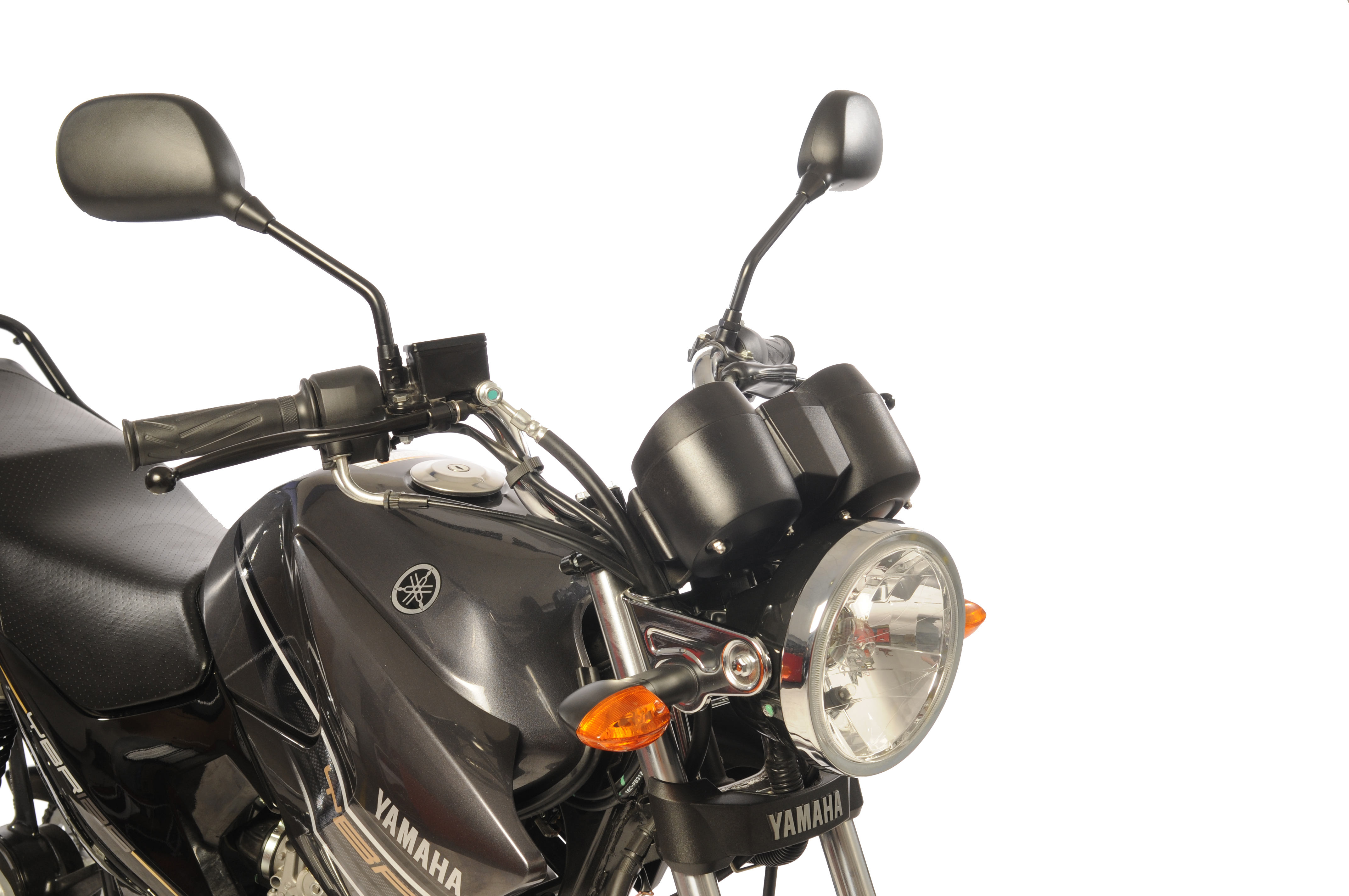

Изменились стаканы перьев, другое крепление тормозного суппорта. Другой правый пульт (связано это с постоянно включенными габаритными огнями). Новые зеркала и задние поворотники (общее нововведение для новых моделей Yamaha). Другое расположение бензинового фильтра. Появился датчик боковой подножки. Новый тормозной диск с креплением на пять винтов (следствие пятиспицевого колёсного диска) взамен крепления на шесть винтов (на моделях с трёхлучевым колёсным диском). Изменился механизм блокировки руля, теперь только одностороннее положение. Другой блок центральной подставки. Новая цепь DID с сальниками O-ring ходит до 18 000 км, прежние бессальниковые цепи ходят порой и до 5 000 км. Новые колодки переднего тормоза и передняя звезда.
