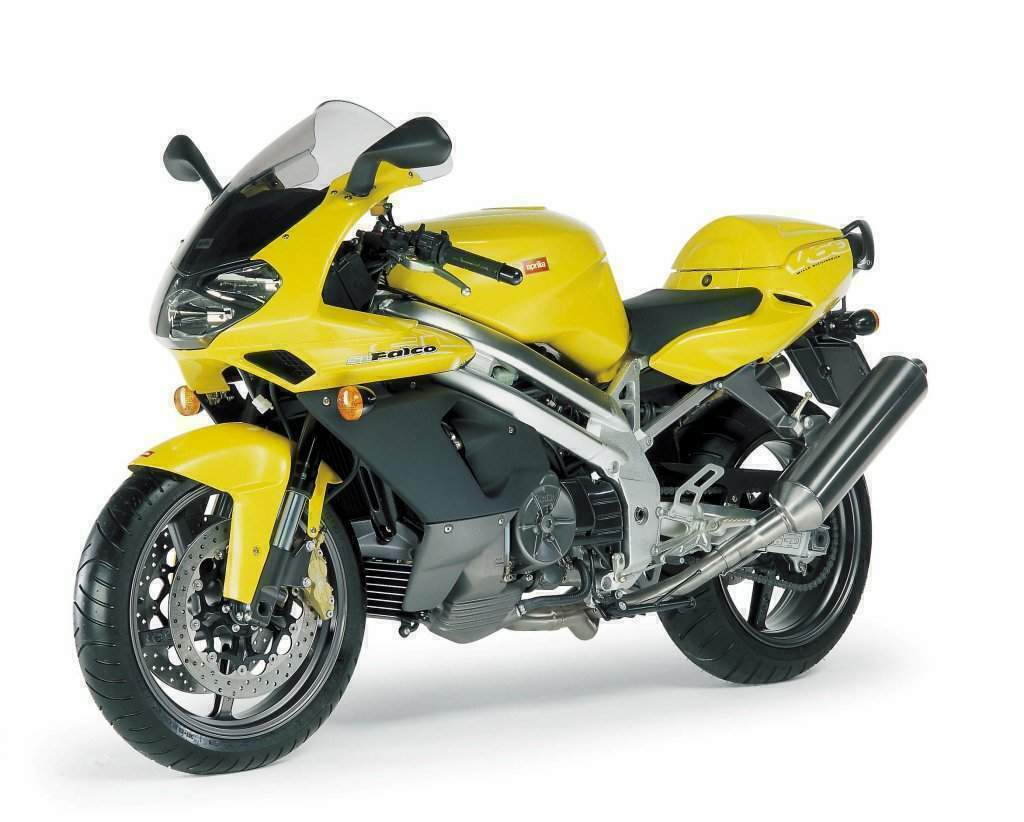

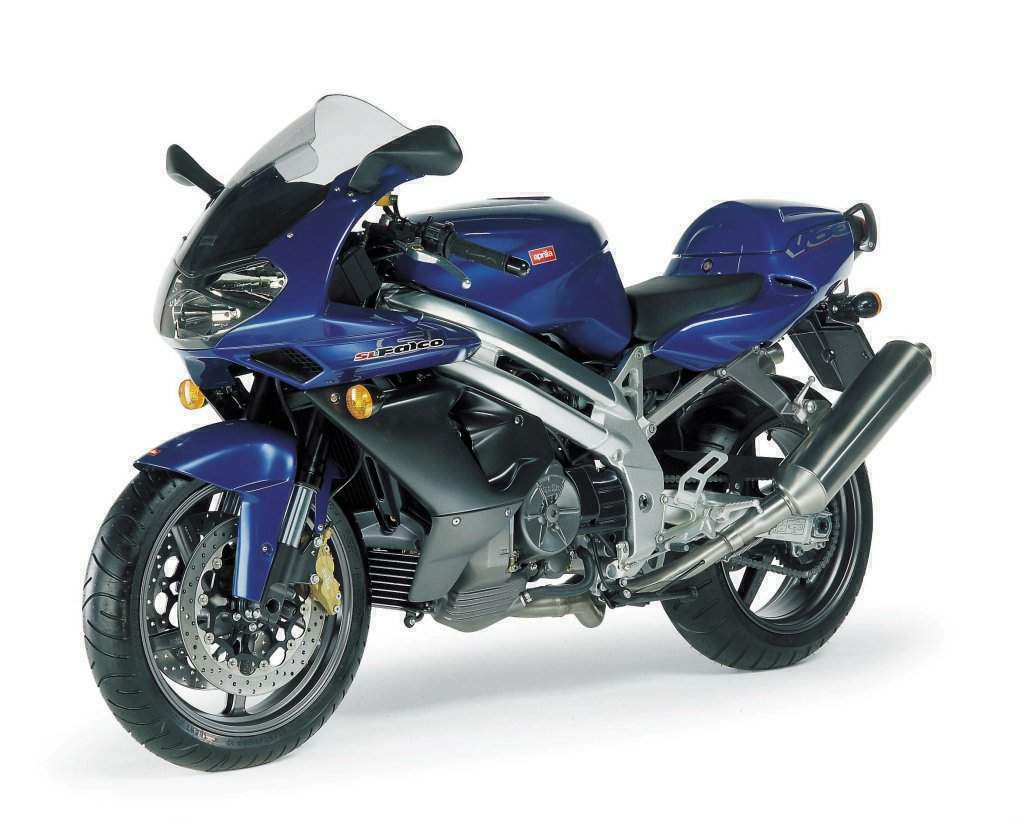

Мотоцикл Aprilia SL 1000 Falco 2000 обзор

Ява 634-7-00

Новая модель В магазинах, торгующих мотоциклами, в нынешнем году появилась ЯВА-634 7.00. Эта машина представляет собой дальнейшую модернизацию базовой модели ЯВА-634 («За рулем». 1974, № 8). которая после усовершенствований в 1977 году получила индекс ЯВА-634.8.00 («За рулем», 1977, № 3). Новый блок контрольных приборов: слева — спидометр, справа — тахометр, в центре — сигнальные лампы. Мотоцикл ЯВА образца 1981 года отличается от предшествующих модификаций прежде всего новым блоком контрольных приборов (тахометр, спидометр, четыре сигнальные лампы), эластично укрепленным на передней вилке. Тахометр (новинка на дорожных машинах этой марки) имеет механический привод. Кроме того, изменена форма переключателей (производства завода «Пирна» в ГДР) и рычагов управления, расположенных на руле. Бензобак, переключатели и рычаги на руле. Среди других нововведений — увеличенная с 16,2 до 17 л емкость и измененное...

Энергоснабжение Явы

Цветная схема электрооборудования CZ 350 472

Электрооборудование CZ 472 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35 + 35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4 — контрольная лампа указателя поворота (б В, 2 Вт); 5 — контрольная лампа дальнего света (6 В» 2 Вт); 6 — контрольная лампа включения нейтральной передачи (6 В, 2 Вт); 7 — лампа контроля работы генератора (6 В, 2 Вт); 8 — лампа освещения спидометра (в В, 2 Вт); 9 — центральный переключатель; 10 — реле-прерыватель указателя поворота; 11 — включатель указателя поворота; 12 — переключатель ближнего — дальнего света с кнопкой включения звукового сигнала; 13 — звуковой сигнал; 14 и 16 — свечи зажигания; 15 — катушки зажигания; 17 — включатель стоп-сигнала; 18 — включатель контрольной лампы нейтральной передачи; 19 — контакт прерывателя правого цилиндра; 20 — конденсаторы...

Устранение разбалтывания педали тормоза у мотоцикла ИЖ с коляской

Надежное крепление   У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала. Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно. Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось. Такая переделка не помешает и тем, кто ездит без коляски.   г. ГорькийГ. ГРАЧЕВ     1987N09P33

Мотоциклы для массового спорта. ИЖ-64М, Ковровец 175С

Для массового спорта Отечественная промышленность в течение многих лет наряду с дорожными выпускает мотоциклы для спорта — кроссовые и многодневные. Ведущая роль в этом деле принадлежит Ковровскому и Ижевскому заводам. Пионерами были ижевцы, построившие в 1947—1948 гг. первую партию машин ИЖ-350С. С тех пор завод разработал 24 модели спортивных мотоциклов, которые поступают в спортклубы, мотосекции, низовые спортивные коллективы. Год IV летней Спартакиады народов СССР Ижевский завод встретил новой серийной спортивной моделью ИЖ-64, которая пришла на смену ИЖ-60. Так же как и его предшественник, новый мотоцикл выпускается в кроссовом (ИЖ-64К) и многодневном (ИЖ-64М) вариантах. Принципиально его двигатель (размерность цилиндра 72 X 85 мм, 346 см3) не изменился. Однако новая форма камеры сгорания («жокейский картуз»), подбор сопротивления выпускных труб, уменьшение «вредного» объема кривошипной камеры позволили, не меняя степени сжатия (8,0&mdash...
