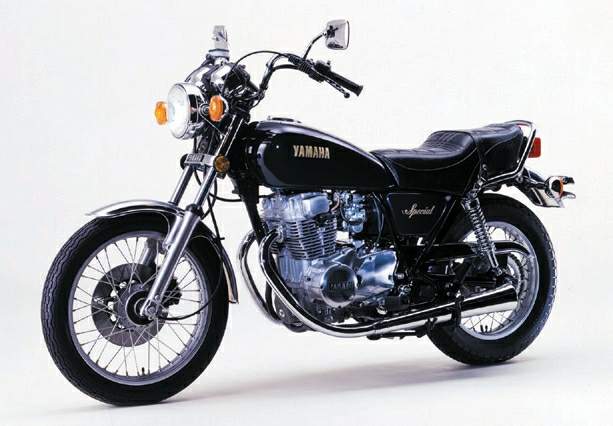

Мотоцикл Yamaha XS 250 Special 1980 обзор

Три совета владельцам Явы 634

На мотоциклах Ява 634-01, 634-08 трубка, по которой отводятся пары электролита из батареи, заканчивается у заднего колеса. Во время движения, особенно летом, электролит попадает на колесо, глушитель, другие детали и повреждает их покрытие. Фото 1. Установка пузырька для сбора электролита. Я избавился от этой неприятности, укоротив трубку и опустив ее в пузырек с пробкой, который установил в правом инструментальном ящике, как показано на фото 1. Чтобы пузырек не разбился, сделал для него рамку из пенопласта. Скопившийся в пузырьке электролит можно использовать, доливая его в батарею. * * * Снять поршень с шатуна, имеющего игольчатый подшипник в верхней головке, — дело простое (нужно лишь следить, чтобы иглы не попали в картер). А вот без специальных приспособлений, описанных в февральском номере «За рулем» за 1978 год. установить его трудно. Если это приходится делать в дороге, можно воспользоваться простейшей втулкой внутренним диаметром 16 мм, длиной 21 мм, ко...

Дорожный ремонт генератора на мотоцикле Ява 634

 В дальней поездке на мотоцикле ЯВА-350 модели «634.01» неожиданно отказал генератор. В результате разборки и прозвонки при помощи лампочки и аккумулятора я обнаружил, что какая-то из обмоток якоря пробита на «массу», из-за чего генератор давал недостаточное напряжение. Внешним осмотром место замыкания найти не удалось, и я поступил следующим образом. Обмотав коллектор якоря медным проводом (соединив таким образом все обмотки якоря параллельно), подключил мощный автомобильный аккумулятор 12 В между коллектором и сердечником якоря. Неисправная обмотка быстро нагрелась, задымила и заискрила в месте замыкания — там, где обмоточный провод изгибается и входит в паз сердечника. Дальше — уже дело техники. Отодвинув провод от острой грани сердечника, изолировал провод и залил место ремонта лаком для ногтей. Генератор заработал. С этим якорем я благополучно вернулся домой, езжу до сих пор. уже более 5000 километров, и не замечал ни перебоев, ни каких-либ...

Энергоснабжение Явы

ИЖ Планета Спорт. Схема реле указалетей поворота ИЖ РП-2С

Схема ИЖ РП-2С «Просим опубликовать схему реле указателей поворота, применяемую на мотоцикле ИЖ Планета-спорт, поскольку ее нет в инструкции». С таким пожеланием обратились в редакцию мотолюбители В. Верещако из Донецкой области, К. Николаев из Перми и другие. Представляем схему реле ИЖ РП-2С (рис. 1) и для справок — цоколевку транзисторов (рис. 2). Рис. 1. Электрическая схема реле ИЖ РП-2С: резисторы R1 — R7 типа ВС; R8, R9 — типа МЛТ; конденсаторы С1 и С2 типа К50-3; величины напряжений могут отличаться от указанных на схеме на ±20%; R4 — подбирают при регулировании; приборы, обведенные пунктиром, установлены на мотоцикле.  Рис. 2. Цоколевка транзисторов: 1 — ГТ403В, 2 — КТ315Б, 3 — П216Б; Б — база; К — коллектор; Э — эмиттер.  1979N03P31

Ремонт глушителя. Урал М63 и подобных.

О ремонте глушителей   На мотоциклах М-63 Урал глушители выходят из строя из-за разрушения (прогара) внутреннего набора. Сначала отказывает один глушитель один грушитель, и тогда при больших оборотах двигателя мотоцикл трясет. Я продлил срок службы глушителей, заменив их внутренний набор трубой с 20 отверстиями, как показано на рисунке. К трубе спереди привариваем опорный диск 2, сзади — втулку 6 и подгоняем их так чтобы диск плотно сидел в выпускной трубе 1, а втулка — в сужающейся части глушителя. Отверстие для винта 5 (или двух болтов) сверлим после подготовки и установки трубы. Переделанный глушитель: 1 — выпускная труба; 2 — опорный диск; 3 — корпус глушителя: 4 — труба-вставка: 5— винт М5. разрезная шайба и гайка;6— втулка. Все детали — стальные Ремонтировать нужно одновременно оба глушителя, чтобы их сопротивление было одинаковым. Для этой же цели диски 2 следует отбрабатывать совместно, соединив их винтом М5.Отремон...
